Vòng bi - Bạc đạn 32224

Vòng Bi | Bạc Đạn Côn : Là loại Vòng Bi | Bạc Đạn được thiết kế để chịu được tải trọng hướng tâm và lực đẩy.

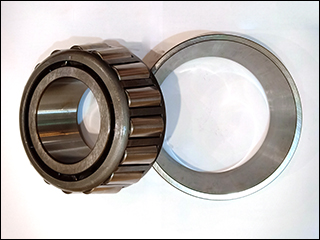

Cấu tạo từ hai bộ phận chính là cụm vòng trong và vòng ngoài có thể tách rời ra được. Vành trong và bi đũa không tách rời gọi là "côn", còn vành ngoài gọi là "chén".

Vòng Bi | Bạc Đạn Côn rất dễ bị hư hỏng, nếu bị lắp lệch tâm, hoặc bị lắp với độ "rơ" dọc trục cao .
Các ứng dụng đặc trưng của Vòng Bi | Bạc Đạn Côn : Vòng bi côn có khả năng chịu tải cao cũng như hoạt động ở tốc độ cao, đặc biệt thích hợp cho các ứng dụng trong ngành ôtô và công nghiệp như: Hộp giảm tốc, trục bánh ô tô, trục cán trong máy cán thép ...

Vòng bi - bạc đạn 32224 là model thông dụng với nhiều thương hiệu nổi tiếng trên thế giới như : SKF, NSK, NTN, FAG, TIMKEN, KOYO, NACHI ....

Thông tin chi tiết : Vòng bi - Bạc đạn 32224

• Đường kính trong ( d )  : 120 mm
• Đường kính ngoài ( D ) : 215 mm
• Độ dày ( t ) : 61.5 mm
• Độ dày ( B ) : 58 mm
• Trọng lượng : 9.0 kg

Bản vẽ chi tiết vòng bi 32224
