Vòng bi - Bạc đạn 32021

Vòng bi 32021 là dòng bạc đạn côn chịu tải trọng cực cao, sở hữu kích thước tiêu chuẩn 105x160x35mm, tối ưu cho hộp giảm tốc và trục cán công nghiệp. Nhằm đảm bảo hiệu suất truyền động và giảm tối đa thời gian dừng máy, quý doanh nghiệp hãy trang bị ngay linh kiện chính hãng tại Công Ty Thương Mại Anh Nguyễn.

Đặc điểm cấu tạo và thông số kỹ thuật của vòng bi 32021

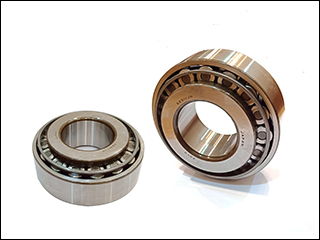

Vòng bi - Bạc đạn 32021 thuộc chủng loại vòng bi côn (Tapered Roller Bearing), được thiết kế chuyên biệt để chịu được tải trọng hướng tâm và lực đẩy (tải trọng hướng trục) cùng một lúc. Sản phẩm được sản xuất bởi các thương hiệu nổi tiếng trên thế giới như SKF, NSK, NTN, FAG, TIMKEN, KOYO, NACHI với chất lượng thép hợp kim cao cấp.

Đặc điểm nổi bật nhất của dòng bạc đạn này là cấu tạo từ hai bộ phận chính có thể tách rời. Trong thuật ngữ cơ khí cơ bản, cụm vành trong và bi đũa (con lăn) không tách rời được gọi là "côn" (Cone), còn cụm vành ngoài gọi là "chén" (Cup). Thiết kế tách rời này mang lại lợi thế rất lớn trong quá trình lắp ráp, bảo dưỡng và điều chỉnh khe hở dọc trục của máy móc.

Thông số kích thước tiêu chuẩn của vòng bi 32021:

• Đường kính trong (d): 105 mm
• Đường kính ngoài (D): 160 mm
• Độ dày tổng thể (t / T): 35.0 mm
• Độ dày vành trong (B): 35.0 mm
• Trọng lượng cơ bản: 2.48 kg

Thông Số Kỹ Thuật	Giá Trị / Quy Cách	Lợi Ích Vận Hành Thực Tế
Đường kính trong (d)	105 mm	Lắp ghép chặt với ngõng trục phi 105mm, đảm bảo độ đồng tâm hoàn hảo, truyền mô-men xoắn mà không gây trượt xước.
Đường kính ngoài (D)	160 mm	Kích thước vòng ngoài vừa vặn với ổ đỡ (housing), giúp phân tán lực hướng tâm đồng đều ra toàn bộ thành vách máy.
Độ dày cụm (T) & Trọng lượng	35 mm / 2.48 kg	Thiết kế mỏng nhưng khối lượng thép đặc trị giá 2.48kg tạo độ cứng vững chắc chắn, chống biến dạng dưới áp lực nén mạnh.
Cấu tạo Cup & Cone rời	Tách biệt vành ngoài & trong	Rút ngắn 40% thời gian tháo lắp, cho phép áp dụng kỹ thuật tải đặt trước (preload) để gia tăng độ cứng vững của trục quay.

Đánh giá hiệu năng vòng bi 32021: Khả năng chịu tải & Độ bền vận hành

Đánh giá tổng quan về hiệu suất, vòng bi 32021 thể hiện sự vượt trội trong khả năng chịu tải trọng hỗn hợp. Do các con lăn có hình nón, các đường thẳng kẻ dọc theo bề mặt con lăn và rãnh lăn đều hội tụ tại một điểm duy nhất trên trục quay của vòng bi. Cơ chế động học này đảm bảo chuyển động lăn hoàn toàn trơn tru, loại bỏ sự trượt ma sát giữa con lăn và rãnh lăn trong suốt quá trình hoạt động.

Khả năng chịu tải hướng trục (axial load) của vòng bi côn phụ thuộc phần lớn vào góc tiếp xúc (contact angle). Góc tiếp xúc càng lớn thì khả năng chịu tải hướng trục càng cao. Tuy mã 32021 thuộc series góc tiếp xúc tiêu chuẩn, nhưng sự phân bổ hàng nghìn con lăn nhỏ trên tiết diện diện tích rộng giúp nó phân tán xung lực cực kỳ hiệu quả. Khi trục máy bị tác động bởi các cú sốc cơ học đột ngột (shock loads), cấu trúc thép dập nguyên khối của lồng giữ (cage) ngăn chặn tình trạng kẹt bi, giữ cho hệ thống truyền động duy trì vòng quay (RPM) ổn định ở mức cao.

Tuổi thọ mỏi (fatigue life) của vòng bi bạc đạn 32021 thường đạt hàng nghìn giờ hoạt động liên tục nếu được bôi trơn đúng tiêu chuẩn. Với kết cấu thép hợp kim carbon - crom tinh khiết cao từ các hãng như SKF, NSK hay KOYO, sản phẩm hạn chế tối đa hiện tượng rỗ bề mặt hay bong tróc rãnh lăn khi làm việc trong môi trường sinh nhiệt độ cao lên tới 120°C.

Ứng dụng thực tế và trải nghiệm vận hành của bạc đạn 32021

Do khả năng kiểm soát ma sát ưu việt và độ bền kết cấu hoàn hảo, bạc đạn côn 32021 trở thành chi tiết không thể thiếu trong nhiều cụm máy móc trọng yếu. Sự phân bổ lực nén thông minh giúp nó giải quyết hàng loạt bài toán đau đầu về hao mòn vật tư trong các nhà máy cơ khí hạng nặng.

Hệ thống truyền động hộp giảm tốc công nghiệp

Trong các hộp giảm tốc bánh răng nghiêng hoặc bánh răng côn, lực đẩy hướng trục sinh ra là rất lớn. Vòng bi 32021 thường được lắp đặt theo từng cặp (lắp chữ X hoặc chữ O) ở hai đầu trục truyền động. Cách bố trí này giúp triệt tiêu phản lực từ mọi phía, cố định trục quay ở vị trí chuẩn xác tuyệt đối (độ lệch trục gần như bằng 0). Kết quả là sự ăn khớp của hệ thống bánh răng diễn ra hoàn hảo, giảm tiếng ồn máy móc xuống 20% và hạn chế nguy cơ mẻ răng do rung động.

Cụm moay ơ và trục bánh xe tải nặng

Ngành công nghiệp ô tô, đặc biệt là chế tạo xe tải nặng, xe đầu kéo và xe ben khai trường, sử dụng lượng lớn vòng bi côn 32021 cho cụm trục bánh xe (wheel hub). Khi xe di chuyển qua địa hình gồ ghề hoặc vào cua gấp, ổ trục bánh xe phải chịu tổ hợp lực uốn khổng lồ. Vòng bi 32021 tiếp nhận hoàn toàn lực nén dọc (trọng lượng xe) và lực ngang (lực ly tâm), giữ cho bánh xe quay mượt mà, ngăn ngừa kẹt phanh hay hiện tượng rơ lắc lốp nguy hiểm.

Trục cán trong nhà máy luyện kim và cán thép

Các máy cán thép làm việc trong điều kiện cực kỳ khắc nghiệt: nhiệt độ môi trường vượt ngưỡng 80°C, áp lực cán phôi thép lên đến hàng trăm tấn. Bạc đạn 32021 được dùng ở các trục dẫn hướng hoặc cụm tỳ phụ. Nhờ vật liệu thép carbon mác cao, vòng bi không bị ủ mềm ở nhiệt độ cao, duy trì độ cứng bề mặt rãnh lăn. Điều này trực tiếp kéo dài chu kỳ bảo dưỡng, tiết kiệm hàng chục triệu đồng tiền nhân công tháo lắp tại các xưởng luyện kim.

So sánh vòng bi 32021 với các mã sản phẩm tương đương

Khi lựa chọn vòng bi cho trục phi 105mm, kỹ sư vận hành thường phân vân giữa mã 32021 và các mã có cùng đường kính lỗ trục như 30221 hay 32221. Điểm khác biệt mấu chốt nằm ở cấp độ chịu tải và tiết diện (Series dimensions). Mã 32021 thuộc dải sản phẩm series 320xx (kích thước thành mỏng), phù hợp cho thiết kế máy cần sự nhỏ gọn nhưng vẫn chịu được tải lớn.

Mã Sản Phẩm (Dòng Bi Côn)	Kích Thước (d x D x B) mm	Đặc Điểm Ứng Dụng Kỹ Thuật
Vòng bi 32021	105 x 160 x 35	Thành ngoài mỏng (D=160), trọng lượng nhẹ (2.48kg). Ưu tiên lắp cho không gian hẹp, tải trọng trung bình khá, tốc độ vòng quay cao.
Vòng bi 30221	105 x 190 x 36	Kích thước đường kính ngoài lớn hơn. Khả năng chịu lực nén hướng tâm tốt hơn, nhưng yêu cầu ổ đỡ (housing) có đường kính lớn.
Vòng bi 32221	105 x 190 x 53	Tiết diện dày, bề rộng B lên tới 53mm. Trọng lượng nặng, thiết kế đặc thù cho siêu tải trọng, môi trường rung chấn cực mạnh.

Tùy thuộc vào không gian buồng máy và áp lực thực tế, việc chọn đúng mã số sẽ định đoạt độ bền của toàn bộ cụm trục.

Vòng bi 32021 phù hợp với loại máy móc nào? Tư vấn từ kỹ thuật viên Anh Nguyễn

Như đã phân tích trong tài liệu cơ sở kỹ thuật, vòng bi côn rất dễ bị hư hỏng, phá hủy rãnh lăn nếu bị lắp lệch tâm, hoặc bị lắp với độ "rơ" dọc trục (clearance) quá cao. Khi khe hở dọc trục lớn, trục cốt bị rung động ngang, dẫn đến con lăn đập mạnh vào vành dẫn hướng, sinh ra mòn khuyết và vỡ lồng thép. Để ngăn chặn sự cố này, đội ngũ kỹ thuật Vòng bi Anh Nguyễn khuyến cáo:

• Kiểm soát lực siết ê-cu: Khi lắp vòng bi 32021, thao tác điều chỉnh đai ốc trục phải thực hiện tỉ mỉ bằng cờ-lê lực. Không siết quá chặt gây bó kẹt bi, làm cháy mỡ bôi trơn ngay khi vận hành. Không nới quá lỏng tạo độ rơ dọc.
• Đảm bảo độ đồng tâm của cụm lắp ráp: Ổ đỡ (housing) và ngõng trục phải gia công đạt dung sai từ h6 đến k6. Bề mặt tiếp xúc không được có gờ hay rỉ sét làm lệch trục (misalignment).
• Môi trường làm việc: Bạc đạn 32021 cực kỳ phù hợp cho môi trường công nghiệp xi măng, cán thép, và chế biến khoáng sản. Tuy nhiên, nó yêu cầu phải có hệ thống phớt chặn mỡ làm kín chất lượng cao để ngăn bột đá, mạt kim loại và nước xâm nhập vào rãnh lăn.
• Lựa chọn thương hiệu thay thế uy tín: Hãy ưu tiên sử dụng sản phẩm từ các hãng SKF, NSK, KOYO, NTN, NACHI, TIMKEN để bảo chứng cho độ tinh khiết của kim loại. Các dòng bi trôi nổi thường biến dạng vỡ nát chỉ sau 3 tháng chịu tải hỗn hợp.

Các câu hỏi thường gặp về vòng bi côn 32021 (FAQs)

• Vòng bi 32021 có tự giữ mỡ bôi trơn bên trong không?

Không. Vòng bi côn 32021 thiết kế dạng hở, không có sẵn nắp chắn cao su (2RS) hay nắp thép (ZZ). Kỹ sư cần bơm mỡ chuyên dụng và sử dụng hệ thống phớt chặn độc lập ở cụm ổ trục máy.

• Làm thế nào để tháo vòng bi 32021 ra khỏi trục an toàn?

Do cấu tạo tách rời, việc tháo dỡ khá dễ dàng. Khuyến cáo sử dụng cảo thủy lực đa năng ngoạm chặt vào phần vành trong (cone) để kéo ra. Tuyệt đối không dùng búa tạ đóng trực tiếp lên lồng bi thép hoặc con lăn để tránh gây biến dạng xước trục.

• Nên dùng mỡ bôi trơn loại nào cho mã bạc đạn này?

Tùy thuộc môi trường. Với hộp giảm tốc vòng tua cao, nên dùng dầu bôi trơn tuần hoàn. Đối với hệ thống băng tải, trục cán, nên bơm mỡ chịu cực áp (EP - Extreme Pressure) hoặc mỡ lithium chịu nhiệt độ lên đến 150°C để tạo màng bảo vệ phim dầu mượt mà.

• Tại sao vòng bi 32021 lại có giá trị độ hở dọc trục có thể tùy chỉnh?

Nhờ cấu trúc tách rời chén (cup) và côn (cone), kỹ sư có thể di chuyển vành ngoài dọc theo trục ổ đỡ trong quá trình lắp ráp. Việc dùng vòng đệm (shim) để chỉnh khoảng cách nén ép giúp cài đặt chính xác khe hở chạy máy, phù hợp với sự giãn nở nhiệt thực tế của thiết bị.

Đặt mua vòng bi 32021 chính hãng giá cạnh tranh tại Vòng bi Anh Nguyễn

Việc lựa chọn sai mã số vòng bi hoặc mua phải hàng giả, hàng nhái kém chất lượng sẽ gây thiệt hại khôn lường cho máy móc cơ khí, kéo theo rủi ro đứt gãy dây chuyền sản xuất. Để đảm bảo mua đúng vòng bi - bạc đạn côn 32021 chuẩn thông số từ SKF, NSK, KOYO, NTN, NACHI, quý khách hãy liên hệ ngay với Công Ty Thương Mại Anh Nguyễn. Chúng tôi cam kết cung cấp vật tư chính hãng, chứng từ nguồn gốc CO/CQ minh bạch, hỗ trợ giao hàng thần tốc toàn quốc. Gọi Hotline: 0243 227.2176 - 0904.390.083 hoặc ghé kho tại Số 41 ngõ 105 phố Yên Hòa, Tổ 18, Phường Yên Hoà, Quận Cầu Giấy, TP. Hà Nội để nhận bảng báo giá tốt nhất thị trường 2025-2026.

Lưu ý: Thông số kích thước và hình ảnh sản phẩm có thể thay đổi theo từng lô sản xuất của hãng. Quý khách vui lòng liên hệ Công Ty Thương Mại Anh Nguyễn để nhận bảng thông số thực tế và báo giá ưu đãi nhất.
