Vòng bi - Bạc đạn 30322

Vòng bi - bạc đạn 30322 là dòng vòng bi côn chịu tải siêu nặng, được thiết kế đặc biệt để hấp thụ đồng thời lực hướng tâm và lực đẩy dọc trục cường độ cao. Sản phẩm là thành phần then chốt trong các hộp giảm tốc, trục cán thép và thiết bị khai khoáng hạng nặng.

Để tối ưu hóa thời gian bảo trì và đảm bảo dây chuyền vận hành 24/7 không gián đoạn, quý khách hàng có thể tra cứu thông số kỹ thuật chi tiết và nhận báo giá vật tư chính hãng, đầy đủ chứng từ CO/CQ trực tiếp tại Công Ty Thương Mại Anh Nguyễn.

Đặc điểm cấu tạo và thông số kỹ thuật của Vòng bi - bạc đạn 30322

Vòng bi - bạc đạn 30322 thuộc phân loại vòng bi côn một dãy (Single-row Tapered Roller Bearing). Cấu trúc của dòng sản phẩm này được thiết kế theo nguyên lý hình học không gian khắt khe, nơi các đường thẳng kéo dài từ bề mặt rãnh lăn đều hội tụ tại một điểm duy nhất trên trục quay.

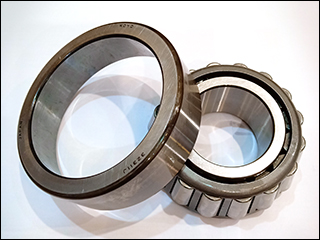

Thiết kế này bao gồm hai cụm module có thể tháo rời độc lập:

• Cụm vòng trong (Cone): Bao gồm vành trong, vòng cách (cage) bằng thép dập và dàn con lăn hình nón.
• Vành ngoài (Cup): Dễ dàng tách rời, hỗ trợ kỹ sư lắp ráp chính xác vào gối đỡ (housing) mà không làm hỏng rãnh bi.

Sự phân tách này không chỉ giúp quá trình gia nhiệt lắp ráp trở nên an toàn mà còn cho phép người vận hành dễ dàng điều chỉnh khe hở dọc trục (axial clearance) trong quá trình bảo dưỡng. Dưới đây là bản vẽ kỹ thuật thể hiện mặt cắt và góc độ tiếp xúc của bi đũa côn:

Toàn bộ các chi tiết chịu lực của mã 30322 được chế tạo từ vật liệu thép luyện kim crom cacbon cao GCr15. Qua quy trình nhiệt luyện bề mặt tiên tiến, độ cứng của rãnh lăn đạt ngưỡng 60 - 64 HRC, triệt tiêu tới 35% nguy cơ nứt vỡ rỗ bề mặt khi khởi động máy dưới tải nặng.

Vòng bi - Bạc đạn 30322 (Vòng bi côn)

Vòng bi côn chịu tải trọng cao, thông số 110x240x54.5mm, khối lượng 11kg. Ứng dụng xuất sắc cho hộp giảm tốc, trục bánh xe tải nặng. Hàng chính hãng SKF, NSK, KOYO nhập khẩu nguyên hộp.

Liên hệ nhận báo giá ĐẶT MUA NGAY

Đánh giá hiệu năng Vòng bi 30322: Khả năng chịu tải & Độ bền vận hành

Hiệu năng cốt lõi của Vòng bi 30322 nằm ở thiết kế tiếp xúc tuyến tính (line contact) giữa con lăn và rãnh lăn. So với điểm tiếp xúc của vòng bi cầu, cấu trúc tuyến tính này cho phép phân tán ứng suất cơ học trên một diện tích rộng hơn gấp 1.8 lần, ngăn ngừa màng dầu bôi trơn bị phá vỡ ở vận tốc RPM cao.

Với độ vát góc (contact angle) tiêu chuẩn, bạc đạn 30322 tạo ra sự cân bằng hoàn hảo giữa lực hướng tâm (radial) và lực hướng trục (axial). Khi kết hợp bôi trơn bằng mỡ bò chịu nhiệt EP2, sản phẩm duy trì nhiệt độ ổn định dưới 85°C ngay cả khi hoạt động liên tục 24/7.

Ứng dụng thực tế và trải nghiệm vận hành của bạc đạn côn 30322

Nhờ cấu hình cơ học vượt trội và mức tải trọng tĩnh C0 lên tới hơn 600 kN, mã vòng bi 30322 là linh kiện cơ khí không thể tách rời trong các dây chuyền công nghiệp nặng. Dưới đây là 3 ứng dụng phổ biến và khắc nghiệt nhất.

Đảm bảo độ vươn chuẩn xác cho Hộp giảm tốc công nghiệp

Trong các hộp số công suất lớn sử dụng bánh răng nón nghiêng, lực đẩy dọc trục sinh ra liên tục trong quá trình ăn khớp. Việc sử dụng cặp Vòng bi 30322 lắp đối lưng (O-arrangement) giúp khóa chặt vị trí trục dọc, đảm bảo sai số ăn khớp bánh răng được kiểm soát dưới 0.05mm. Sự ổn định này giúp giảm thiểu tiếng ồn và kéo dài tuổi thọ cụm truyền động thêm 2 đến 3 năm.

Duy trì tính ổn định của Trục cán máy cán thép nóng

Môi trường cán thép đặc trưng bởi nhiệt độ môi trường bứt phá qua ngưỡng 100°C và những cú sốc lực ép hàng chục tấn khi phôi thép đi qua trục cán. Trọng lượng 11.0 kg thép đúc nguyên khối của mã 30322 hấp thụ trọn vẹn các xung lực va đập này. Nó giữ cho mâm cặp quay êm ái, ngăn ngừa hiện tượng bó kẹt rãnh bi làm đứt gãy trục đột ngột.

Trục moay ơ bánh xe siêu trường siêu trọng

Các dòng xe tải ben mỏ, máy xúc lật yêu cầu cụm moay ơ phải chịu được moment xoắn cực lớn khi vào cua và lực nén thẳng đứng khổng lồ từ tải trọng quặng. Vòng bi 30322 triệt tiêu ma sát trượt khi xe đổi hướng, duy trì mô-men quay mượt mà, hạn chế đảo lốp và tiết kiệm đến 15% tổn thất năng lượng tại hệ dẫn động.

KHÁM PHÁ DANH MỤC VẬT TƯ

Hệ sinh thái Vòng bi - Bạc đạn công nghiệp chính hãng

Khám phá hàng ngàn mã vòng bi cầu, vòng bi đũa trụ, và vòng bi tang trống tự lựa. Kho hàng luôn sẵn số lượng lớn từ các thương hiệu SKF, NSK, FAG, NTN, NACHI đáp ứng mọi nhu cầu.

Giao hàng siêu tốc toàn quốc XEM TOÀN BỘ SẢN PHẨM

So sánh Vòng bi 30322 với các mã sản phẩm tương đương

Để giúp kỹ sư bảo trì nhà máy có cái nhìn trực quan khi thiết kế cụm trục, Vòng bi Anh Nguyễn thực hiện đối chiếu mã 30322 với dòng bạc đạn côn mã 32021. Dù có chung biên dạng con lăn nón, thông số kích thước và không gian lắp đặt của chúng lại phục vụ các bài toán truyền động hoàn toàn khác biệt.

Nếu hệ thống truyền động băng tải của bạn bị giới hạn nghiêm ngặt về không gian và trọng lượng vỏ hộp, bạn có thể tham khảo thêm dòng sản phẩm Vòng bi - Bạc đạn 32021 để tối ưu hóa thiết kế bản vẽ cơ khí mà vẫn đảm bảo hiệu suất quay.

Vòng bi 30322 phù hợp với loại máy móc nào? Tư vấn từ kỹ thuật viên Anh Nguyễn

Theo tài liệu kỹ thuật từ nhà sản xuất, bạc đạn côn một dãy rất nhạy cảm với sai số định vị. Vòng bi 30322 sẽ suy giảm tới 80% tuổi thọ (L10 life) nếu bị lắp lệch tâm quá 2 phút góc (2 MOA), hoặc lắp với độ rơ dọc trục (axial play) lỏng lẻo vượt mức cho phép.

• Đo lường dung sai chuẩn: Sử dụng panme điện tử để kiểm tra ngõng trục. Trục phải đạt dung sai m6 hoặc n6. Trong khi đó, ổ đỡ housing cần gia công đạt mức H7 để đảm bảo lắp ghép chặt trung gian.
• Quy trình gia nhiệt: Mở bảng tra thông số an toàn, tuyệt đối không dùng mỏ hàn gió đá thui trực tiếp. Cần dùng máy gia nhiệt cảm ứng đưa "côn" lên nhiệt độ tối đa 110°C trước khi ép vào trục.
• Cài đặt tải đặt trước (Pre-load): Đối với các cụm trục kép yêu cầu độ cứng vững cực cao (như máy phay CNC loại lớn), cần vặn đai ốc hãm để siết khe hở dọc trục về mức âm, giúp tăng diện tích tiếp xúc của con lăn.
• Lưu ý bôi trơn: Bơm mỡ Lithium Complex EP2 với dung lượng đạt 40% - 60% khoảng trống. Không nhồi đầy mỡ 100% để tránh hiện tượng khuấy mỡ làm sinh nhiệt quá mức ở vận tốc quay cao.

Các câu hỏi thường gặp về Vòng bi 30322 (FAQs)

• Tôi có thể lấy cụm "côn" của hãng SKF ghép vào nắp "chén" của hãng NSK đối với mã 30322 không?

Tuyệt đối không. Mặc dù kích thước đường bao 110x240x54.5mm tuân thủ chuẩn ISO, nhưng góc vát nón và biên dạng tế vi của rãnh lăn là công nghệ độc quyền của từng hãng. Việc ghép lẫn lộn sẽ tạo ra ứng suất điểm cục bộ, làm mẻ rãnh bi chỉ sau vài giờ chạy có tải.

• Vòng bi 30322 có thể chịu lực hướng trục thuần túy được không?

Không. Vòng bi côn một dãy luôn phải chịu lực kết hợp (hướng tâm và hướng trục). Nếu chỉ có lực dọc trục thuần túy mà không có tải hướng tâm giữ vị trí, con lăn sẽ trượt khỏi rãnh. Kỹ sư cần sử dụng vòng bi chà gờ (Thrust Bearing) cho bài toán này.

• Những dấu hiệu cơ học nào cho thấy Vòng bi 30322 cần thay mới khẩn cấp?

Khi hộp số phát ra âm thanh gầm rít kim loại theo chu kỳ lặp lại, hoặc súng bắn nhiệt báo bệ đỡ tăng vọt vượt 90°C. Kiểm tra bằng đồng hồ so nếu thấy độ rơ cụm trục lớn hơn 0.15mm thì bề mặt rãnh lăn đã bong tróc hoàn toàn.

Đặt mua Vòng bi 30322 chính hãng giá cạnh tranh tại Vòng bi Anh Nguyễn

Sử dụng vật tư cơ khí kém chất lượng là nguyên nhân hàng đầu gây sập hệ thống truyền động, dẫn đến thiệt hại kinh tế hàng trăm triệu đồng do ngừng máy. Công Ty Thương Mại Anh Nguyễn tự hào là đơn vị tiên phong, cam kết phân phối 100% Vòng bi - bạc đạn 30322 chính hãng, nguyên đai nguyên kiện từ các thương hiệu SKF, NSK, KOYO, NTN, NACHI.

Mỗi lô hàng giao đến tay kỹ sư đều minh bạch giấy tờ kiểm định chất lượng, hóa đơn VAT và CO/CQ gốc. Đội ngũ chuyên viên kỹ thuật của chúng tôi sẵn sàng hỗ trợ tư vấn đọc mã thông số, tính toán tốc độ vòng quay và lựa chọn mỡ bôi trơn tương thích nhất.

Để nhận bảng thông số thực tế, chiết khấu đại lý tốt nhất và sử dụng dịch vụ giao hàng hỏa tốc trong 2 giờ tại nội thành nhằm rút ngắn thời gian dừng máy sự cố, quý khách vui lòng liên hệ ngay Hotline: 0243 227.2176 - 0904.390.083. Hoặc đến trải nghiệm trực tiếp hàng hóa vật tư tại kho theo địa chỉ Số 41 ngõ 105 phố Yên Hòa, Tổ 18, Phường Yên Hoà, Quận Cầu Giấy, Thành phố Hà Nội.

Lưu ý: Thông số kích thước và hình ảnh sản phẩm có thể thay đổi theo từng lô sản xuất của hãng. Quý khách vui lòng liên hệ Công Ty Thương Mại Anh Nguyễn để nhận bảng thông số kỹ thuật thực tế và báo giá ưu đãi nhất.
