Vòng bi - Bạc đạn 30316

Vòng bi - bạc đạn 30316 là giải pháp truyền động cơ khí hàng đầu thuộc phân khúc bạc đạn côn (Tapered Roller Bearing), mang lại hiệu năng chịu tải trọng hướng tâm và lực đẩy cực lớn. Khám phá ngay bảng thông số kỹ thuật chi tiết cùng báo giá vật tư chính hãng chuẩn xác nhất tại Công Ty Thương Mại Anh Nguyễn để tối ưu hóa dây chuyền máy móc của bạn.

Đặc điểm cấu tạo và thông số kỹ thuật của vòng bi - bạc đạn 30316

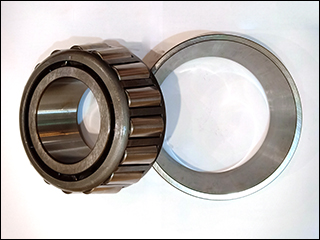

Vòng bi - bạc đạn 30316 là loại bạc đạn côn tiêu chuẩn được thiết kế một cách tinh xảo nhằm mục đích chịu được tải trọng hướng tâm và lực đẩy (lực hướng trục) ở cường độ cực cao. Đặc trưng lớn nhất của dòng sản phẩm này là cấu tạo từ hai bộ phận chính bao gồm cụm vòng trong và vòng ngoài có thể tách rời ra được, mang lại sự linh hoạt tối đa trong quá trình bảo dưỡng và thay thế tại nhà máy.

Về mặt thuật ngữ chuyên môn cơ khí, vành trong (inner ring) và hệ thống bi đũa lăn (rollers) kết hợp với vòng cách được gắn liền không tách rời gọi là "côn" (cone). Trong khi đó, vành ngoài (outer ring) đóng vai trò làm rãnh trượt độc lập được gọi là "chén" (cup). Sự kết hợp giữa côn và chén tạo nên góc tiếp xúc tối ưu, quyết định tỷ lệ chịu lực giữa hướng tâm và hướng trục.

Sản phẩm vòng bi - bạc đạn 30316 là model thông dụng với nhiều thương hiệu nổi tiếng trên thế giới mà Công Ty Thương Mại Anh Nguyễn đang phân phối chính hãng như: SKF, NSK, NTN, FAG, TIMKEN, KOYO, NACHI. Sự đa dạng về thương hiệu giúp các kỹ sư dễ dàng lựa chọn sản phẩm phù hợp với cả đặc tính kỹ thuật lẫn ngân sách của dự án.

Thông tin chi tiết thông số kích thước của vòng bi - bạc đạn 30316 như sau:

• Đường kính trong (d): 80 mm (Chuẩn xác để lắp chặt vào trục cốt).
• Đường kính ngoài (D): 170 mm (Định vị hoàn hảo vào gối hoặc ổ đỡ).
• Độ dày tổng (t): 42.50 mm (Kích thước phủ bì khi ráp hoàn chỉnh côn và chén).
• Độ dày ca ngoài (B): 39.0 mm (Bề rộng của phần chén).
• Trọng lượng: 4.27 kg (Mật độ thép đặc khối, đảm bảo độ bền cơ học cao).

Dưới đây là bản vẽ chi tiết vòng bi 30316 giúp các kỹ sư có cái nhìn trực quan nhất về biên dạng mặt cắt và cấu trúc hình học:

Đánh giá hiệu năng vòng bi 30316: Khả năng chịu tải & Độ bền vận hành

Đánh giá hiệu năng vận hành của vòng bi - bạc đạn 30316 dựa trên các thông số tải trọng và độ cứng vật liệu cho thấy đây là một "người khổng lồ" thực sự trong hệ sinh thái linh kiện truyền động. Vòng bi sử dụng các con lăn dạng nón cụt, tạo ra bề mặt tiếp xúc đường (line contact) thay vì tiếp xúc điểm (point contact) như dòng bi cầu. Cấu trúc này phân tán đều áp lực lên toàn bộ diện tích rãnh lăn, giúp ngăn ngừa triệt để hiện tượng nứt gãy vi mô khi máy móc bị sốc tải.

Nhờ được rèn từ hợp kim thép carbon crom cường độ cao và trải qua quá trình nhiệt luyện khép kín, bạc đạn 30316 đạt được độ cứng bề mặt HRC lý tưởng. Cấu trúc vòng cách thường được dập từ thép tấm hoặc làm bằng vòng cách đồng thau nguyên khối (tùy thuộc vào mã đuôi của từng hãng như SKF hay NSK), giúp giảm tối đa ma sát nội tại, phân bổ mỡ bôi trơn đồng đều, từ đó duy trì Tốc độ vòng quay RPM ổn định ở mức an toàn.

Thông số kỹ thuật / Đặc tính	Giá trị / Quy cách tiêu chuẩn	Lợi ích vận hành thực tế tại nhà máy
Tải trọng động C	Khoảng 315 kN (Tùy thuộc hãng sản xuất)	Chịu được các xung lực va đập mạnh, duy trì sự ổn định của cụm trục trong thời gian dài mà không bị biến dạng rãnh lăn.
Tải trọng tĩnh C0	Khoảng 375 kN (Tùy thuộc hãng sản xuất)	Chống chịu lực đè nén cực tốt ngay cả khi máy móc đang ở trạng thái dừng hoặc khởi động đột ngột với phôi nặng.
Tốc độ giới hạn (Dùng mỡ / Dùng dầu)	2,800 RPM (Mỡ) / 3,800 RPM (Dầu)	Đảm bảo bạc đạn không bị quá nhiệt (overheating) khi quay ở tốc độ cao, kéo dài tuổi thọ của mỡ bôi trơn chuyên dụng.

Ứng dụng thực tế và trải nghiệm vận hành của bạc đạn 30316

Các ứng dụng đặc trưng của vòng bi - bạc đạn côn là cực kỳ phong phú. Nhờ khả năng chịu tải cao cũng như hoạt động ở tốc độ cao đáng nể, mã sản phẩm 30316 đặc biệt thích hợp cho các ứng dụng khắt khe nhất trong ngành ôtô và công nghiệp nặng. Phân tích dưới đây sẽ làm rõ vai trò của linh kiện này trong thực tiễn.

Hộp giảm tốc và hệ thống bánh răng công nghiệp

Trong các cụm hộp giảm tốc (gearboxes), trục thứ cấp và sơ cấp thường xuyên phải chịu lực vặn xoắn và lực đẩy hướng trục sinh ra từ các bánh răng nghiêng. Bạc đạn 30316 khi được lắp ráp thành từng cặp đối xứng (lưng tựa lưng hoặc mặt tựa mặt) sẽ giúp triệt tiêu hoàn toàn lực xô ngang, khóa chặt trục ở vị trí trung tâm. Điều này đảm bảo khe hở ăn khớp giữa các bánh răng luôn ở mức chuẩn, giảm thiểu rung động, hạ thấp tiếng ồn và tránh mẻ răng khi chịu tải đột ngột.

Trục bánh ô tô tải và phương tiện vận tải hạng nặng

Trục bánh xe (wheel hubs) của xe tải nặng, rơ-moóc hoặc xe công trình là nơi đòi hỏi độ tin cậy tuyệt đối. Bạc đạn 30316 đảm nhận nhiệm vụ nâng đỡ toàn bộ xác xe chứa đầy hàng hóa (tải trọng hướng tâm) và đồng thời phải chống lại lực ly tâm xô đẩy mâm xe khi xe vào cua gắt (tải trọng hướng trục). Với cấu trúc côn vững chãi, bạc đạn đảm bảo cho bánh xe quay trơn tru, hạn chế bó phanh và ngăn ngừa sự cố gãy trục nguy hiểm trên các tuyến đường dài.

Trục cán trong máy cán thép và khai khoáng

Máy cán thép và máy nghiền đá hoạt động trong môi trường cực kỳ khắc nghiệt: nhiệt độ bức xạ cao, mạt kim loại và bụi bẩn dày đặc. Khối lượng bạc đạn lên tới 4.27 kg với độ dày thành ca ngoài 39.0 mm cung cấp một rào chắn cơ học vững chắc. Mặc dù cấu trúc mở của bi côn cần được bảo vệ thêm bằng phớt 2RS hoặc các phớt chặn dầu của cụm gối đỡ bên ngoài, nhưng chính độ bền dẻo dai của vật liệu thép làm bi 30316 giúp hệ thống chịu đựng được hàng ngàn giờ vận hành liên tục mà không cần thay thế.

So sánh vòng bi - bạc đạn 30316 với các mã sản phẩm tương đương

Để hiểu rõ hơn vị thế của 30316, chúng ta cần đặt nó lên bàn cân với các mã bạc đạn côn cùng có đường kính trục d=80mm nhưng thuộc các chuỗi kích thước (dimension series) khác nhau. Việc chọn đúng mã quyết định tới 80% độ bền của hệ thống truyền động.

Mã Vòng Bi Côn	Kích thước (d x D x T)	Đánh giá đặc tính và Ứng dụng khuyên dùng
30316	80 x 170 x 42.50 mm	Thuộc dòng 303xx series (Medium series). Cân bằng xuất sắc giữa tải hướng tâm lớn và lực đẩy dọc trục cường độ cao. Tối ưu cho trục ô tô, trục chính hộp số máy cán.
30216	80 x 140 x 28.25 mm	Thuộc dòng 302xx series (Light series). Có đường kính ngoài D hẹp hơn, tiết kiệm không gian lắp ráp. Khả năng chịu tải nhẹ hơn, dùng cho các trục phụ tốc độ cao.
32316	80 x 170 x 61.50 mm	Thuộc dòng 323xx series (Heavy/Wide series). Chiều dày T lớn hơn đáng kể, tạo bề mặt rãnh lăn cực rộng. Chuyên trị lực đẩy dọc trục khổng lồ trong các trục đùn ép.

Vòng bi 30316 phù hợp với loại máy móc nào? Tư vấn từ kỹ thuật viên Anh Nguyễn

Với thông số d=80mm, D=170mm, mã 30316 đáp ứng xuất sắc cho hộp giảm tốc, trục bánh xe và máy cán thép. Tuy nhiên, hiệu năng thực tế của linh kiện phụ thuộc rất lớn vào quy trình lắp đặt chuẩn kỹ thuật cơ khí. Các kỹ thuật viên giàu kinh nghiệm tại Anh Nguyễn nhấn mạnh rằng: Vòng bi - bạc đạn côn rất dễ bị hư hỏng, nếu bị lắp lệch tâm, hoặc bị lắp với độ "rơ" dọc trục cao.

Khác với dòng bi cầu có sẵn độ hở xuyên tâm (ví dụ Radial Clearance C3), khe hở vận hành của bi côn được quyết định ngay trong lúc xiết đai ốc hoặc chêm căn lá (shims) khi lắp ráp cụm vành trong (côn) vào vành ngoài (chén). Nếu bạn xiết quá chặt (tạo độ căng dự ứng lực - preload cao), bi sẽ sinh nhiệt cực nhanh và cháy mỡ. Ngược lại, nếu để khe hở dọc trục quá lớn, các con lăn sẽ va đập loạn nhịp trong rãnh trượt, dẫn đến phá hủy vòng cách đồng thau hoặc vòng cách thép dập chỉ sau một thời gian ngắn.

Lời khuyên bảo dưỡng từ chuyên gia Anh Nguyễn:

• Dụng cụ lắp ráp: Tuyệt đối không dùng búa thép đóng trực tiếp lên bề mặt vòng bi. Hãy sử dụng cảo thủy lực, ống đóng cơ khí hoặc máy gia nhiệt cảm ứng (để nung vành trong lên tối đa 110°C) nhằm tạo khe hở lắp ghép êm ái vào cốt trục.
• Quản lý bôi trơn: Lấp đầy mỡ bôi trơn chịu nhiệt độ cao vào khoảng trống giữa các con lăn trước khi ráp chén. Lượng mỡ nên chiếm khoảng 30% - 40% khoảng trống vỏ chứa để tối ưu hóa khả năng tản nhiệt.
• Kiểm tra định kỳ: Sử dụng đồng hồ so đo độ đảo dọc trục định kỳ để phát hiện sự nới lỏng của đai ốc trục, từ đó hiệu chỉnh lại khe hở một cách kịp thời nhằm hạn chế tiếng ồn và sự mài mòn.

Các câu hỏi thường gặp về vòng bi - bạc đạn 30316 (FAQs)

• Vòng bi 30316 của thương hiệu nào có độ bền cao nhất?

SKF (Thụy Điển), NSK (Nhật Bản) và FAG (Đức) là các thương hiệu dẫn đầu về chất lượng vật liệu và tuổi thọ mỏi. KOYO, NTN hay NACHI lại mang đến hiệu suất xuất sắc trong một mức chi phí đầu tư vô cùng hợp lý, phù hợp với đại đa số nhà máy tại Việt Nam.

• Tại sao vòng bi côn 30316 thường được khuyên lắp theo cặp?

Bởi cấu tạo rãnh lăn nghiêng, khi chịu tải hướng tâm, bạc đạn côn sẽ tự sinh ra một lực đẩy hướng trục nội tại (induced axial load). Việc lắp một vòng bi côn đối xứng ở đầu trục kia (theo kiểu chữ X hoặc chữ O) giúp triệt tiêu hoàn toàn lực phản lực này, giữ trục ở trạng thái cân bằng động hoàn hảo.

• Có thể kiểm tra nguồn gốc vòng bi 30316 chính hãng bằng cách nào?

Bạn có thể sử dụng ứng dụng quét mã vạch hoặc QR code của chính hãng sản xuất trên vỏ hộp hộp nguyên niêm phong, kiểm tra độ sắc nét của chữ khắc laser trên mặt mép vòng bi. Phương án an tâm nhất là yêu cầu nhà cung cấp như Vòng bi Anh Nguyễn xuất trình giấy chứng nhận xuất xứ, chất lượng (CO/CQ) nguyên bản.

Đặt mua vòng bi 30316 chính hãng giá cạnh tranh tại Vòng bi Anh Nguyễn

Giảm thiểu tối đa 35% thời gian dừng máy sự cố và kéo dài tuổi thọ trục cốt thêm nhiều năm bằng cách sử dụng vòng bi - bạc đạn 30316 chuẩn chính hãng. Với lợi thế tổng kho lưu trữ đa dạng mã hàng SKF, NSK, KOYO, NTN, NACHI, FAG, Công Ty Thương Mại Anh Nguyễn tự hào mang đến cho quý khách hàng giải pháp vật tư cơ khí vượt trội, giao hàng hỏa tốc toàn quốc cùng dịch vụ tư vấn kỹ thuật chuyên sâu.

Hãy kết nối ngay với chúng tôi để nhận báo giá sỉ ưu đãi và hỗ trợ đo đạc thông số tận xưởng qua Hotline: 0243 227.2176 - 0904.390.083 hoặc ghé thăm văn phòng giao dịch tại Số 41 ngõ 105 phố Yên Hòa, Tổ 18, Phường Yên Hoà, Quận Cầu Giấy, Thành phố Hà Nội.

Lưu ý: Thông số kích thước và hình ảnh sản phẩm vòng bi - bạc đạn 30316 có thể thay đổi thiết kế bao bì theo từng lô sản xuất của các hãng. Quý khách vui lòng liên hệ trực tiếp Công Ty Thương Mại Anh Nguyễn để nhận bản vẽ thông số thực tế cập nhật mới nhất và bảng báo giá chiết khấu ưu đãi nhất.
