Vòng bi - Bạc đạn 30226

Vòng bi 30226 là dòng bạc đạn côn chuyên dụng, thiết kế tối ưu hóa để chịu tải trọng hỗn hợp cực cao trong hộp giảm tốc và trục bánh xe. Khám phá chi tiết thông số kỹ thuật và đặt mua vật tư cơ khí chính hãng tại Công Ty Thương Mại Anh Nguyễn nhằm tối đa hóa hiệu suất máy móc.

Đặc điểm cấu tạo và thông số kỹ thuật của vòng bi 30226

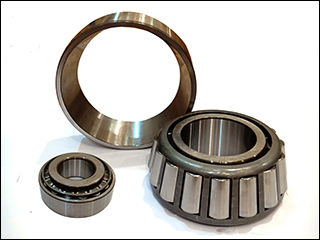

Vòng bi 30226 (Tapered Roller Bearing) thuộc phân khúc bạc đạn côn kích thước lớn, được chế tạo đặc biệt với các con lăn hình nón. Cấu tạo cơ bản bao gồm cụm vòng trong mang con lăn (gọi là "côn") và vòng ngoài (gọi là "chén") có thể tách rời hoàn toàn, giúp quá trình tháo lắp, kiểm tra và bảo dưỡng tại nhà máy trở nên linh hoạt. Sự liên kết chính xác giữa các bề mặt rãnh lăn góc nghiêng cho phép mã 30226 tiếp nhận hiệu quả cả tải trọng hướng tâm (radial load) và lực đẩy hướng trục (axial load) trên cùng một thời điểm.

Chi tiết các thông số kỹ thuật định danh của mã vòng bi - bạc đạn 30226 được tiêu chuẩn hóa trên toàn cầu bởi các thương hiệu hàng đầu như SKF, NSK, NTN, FAG, KOYO, NACHI:

• Đường kính trong (d): 130 mm.
• Đường kính ngoài (D): 230 mm.
• Độ dày tổng thể (t / T): 43.75 mm.
• Độ dày ca trong (B): 40 mm.
• Trọng lượng tiêu chuẩn: 7.25 kg.

Dưới đây là bản vẽ kỹ thuật cắt ngang mô tả biên dạng và các kích thước cốt lõi, hỗ trợ kỹ sư cơ khí trong quá trình đo đạc dung sai và thiết kế bản vẽ lắp ngõng trục:

Đánh giá hiệu năng vòng bi 30226: Khả năng chịu tải & Độ bền vận hành

Hiệu năng cơ khí của vòng bi 30226 được đánh giá thông qua tải trọng động (C), tải trọng tĩnh (C0) và khả năng duy trì tốc độ vòng quay (RPM) ổn định mà không sinh nhiệt quá mức. Nhờ sử dụng thép hợp kim crom có độ tinh khiết cao, bề mặt rãnh lăn được nhiệt luyện đạt độ cứng tối ưu, giúp giảm thiểu ma sát trượt và ngăn chặn hiện tượng rỗ bề mặt (pitting) khi chịu tải va đập.

Thông số kỹ thuật / Đặc tính	Giá trị / Quy cách (Tham khảo)	Lợi ích vận hành thực tế
Khả năng chịu tải trọng hỗn hợp	Góc tiếp xúc α tiêu chuẩn từ 10° - 19°	Cho phép trục vừa quay tốc độ cao vừa chịu lực ép dọc trục mạnh mà không làm vỡ vòng cách hay biến dạng con lăn.
Khả năng tách rời linh kiện	Cụm "côn" (Vòng trong) và "chén" (Vòng ngoài) độc lập	Giảm 40% thời gian dừng máy (downtime) khi cần thay thế hoặc căn chỉnh lại khe hở dọc trục.
Trọng lượng và độ đầm chắc	Khối lượng tịnh 7.25 kg, vật liệu thép cường lực	Hấp thụ rung chấn xuất sắc, triệt tiêu tiếng ồn lạch cạch từ cụm hộp số, kéo dài tuổi thọ cụm truyền động.

Ứng dụng thực tế và trải nghiệm vận hành của bạc đạn 30226

Với đường kính ngõng trục 130mm và khả năng gánh tải lên tới hàng chục tấn, vòng bi 30226 không dành cho các ứng dụng dân dụng nhẹ mà là "trái tim" của các hệ thống công nghiệp nặng. Dưới đây là phân tích chi tiết các môi trường vận hành lý tưởng:

Tối ưu truyền động trong hệ thống hộp giảm tốc công nghiệp

Trong các hộp giảm tốc trục vít - bánh vít hoặc bánh răng nghiêng, lực đẩy dọc trục sinh ra là rất lớn. Việc lắp ráp đối xứng 2 vòng bi côn 30226 ở hai đầu trục sẽ triệt tiêu hoàn toàn lực đẩy hướng trục hai chiều, giúp bánh răng ăn khớp chính xác, giảm thiểu hiện tượng mẻ mài mòn mặt răng và đảm bảo hộp số vận hành êm ái dưới mô-men xoắn cao.

Đảm bảo an toàn tuyệt đối cho trục bánh xe tải nặng

Trục moay-ơ của các dòng xe ô tô tải nặng, xe đầu kéo, xe ben khai thác mỏ liên tục phải chịu các cú sốc do mặt đường gồ ghề (tải trọng hướng tâm) và lực văng khi vào cua (tải trọng hướng trục). Thiết kế vòng bi 30226 giúp cụm bánh xe phân tán áp lực đồng đều, ngăn chặn sự cố gãy trục hoặc kẹt cứng bánh xe đang di chuyển ở tốc độ cao.

Ứng dụng trong dây chuyền cán thép và khai khoáng

Môi trường khai thác mỏ và cán thép luôn đi kèm với bụi bẩn bám cặn và dao động nhiệt lớn. Khi kết hợp với phớt chặn dầu chuẩn (2RS / DDU) và mỡ bôi trơn chịu nhiệt, bạc đạn 30226 có thể hoạt động liên tục 24/7 trong các băng tải quặng đá, máy nghiền côn, trục lô máy cán mà không bị lột ca ngoài hay kẹt con lăn.

So sánh vòng bi 30226 với các mã sản phẩm tương đương

Để kỹ sư có cái nhìn tổng quan khi thiết kế trục máy, Vòng bi Anh Nguyễn cung cấp bảng đối chiếu thông số của mã 30226 so với các mã bạc đạn côn cùng sê-ri chịu tải:

Mã Vòng Bi Côn	Đường Kính Trong (d)	Đường Kính Ngoài (D)	Độ Dày Tổng (T/t)	Phân Khúc Ứng Dụng
30226	130 mm	230 mm	43.75 mm	Trục chịu tải siêu nặng, xe mỏ, máy cán thép lớn.
32026 (Series nhẹ hơn)	130 mm	200 mm	45 mm	Hộp số có không gian hẹp, thiết bị yêu cầu tốc độ trung bình.
32226 (Series chịu tải trục)	130 mm	230 mm	67.75 mm	Ứng dụng đòi hỏi tải trọng hướng trục cực lớn, siêu bền bỉ.

Vòng bi 30226 phù hợp với loại máy móc nào? Tư vấn từ kỹ thuật viên Anh Nguyễn

Mặc dù vòng bi côn 30226 sở hữu hiệu năng tuyệt vời, nhưng việc lắp đặt đòi hỏi kỹ thuật cao. Theo kinh nghiệm tư vấn và cung cấp vật tư cho hơn 500 nhà máy của Công Ty Thương Mại Anh Nguyễn, mã sản phẩm này rất dễ bị hư hỏng nghiêm trọng nếu:

• Lắp đặt lệch tâm: Tâm của trục và lỗ vỏ hộp không đồng trục, tạo ra ứng suất cục bộ bóp nát con lăn.
• Thiết lập sai độ "rơ" dọc trục (Axial Clearance): Khác với bi cầu, bi côn cần được ép tì với một lực vừa đủ. Nếu lắp quá chặt sẽ gây cháy vòng bi (quá nhiệt). Nếu lắp với độ rơ dọc trục cao, trục sẽ bị rung lắc mạnh, phá hủy phớt chặn và bánh răng ăn khớp.
• Giải pháp khắc phục: Đo đường kính trục d bằng panme đảm bảo sai số dung sai chuẩn. Sử dụng đồng hồ so để căn chỉnh khe hở dọc trục theo đúng manual của nhà sản xuất máy. Bổ sung mỡ bò chịu tải nặng (mỡ Lithium Complex) lấp đầy khoảng 30% - 40% thể tích khoảng trống bên trong vòng bi.

Các câu hỏi thường gặp về vòng bi 30226 (FAQs)

• Làm sao để biết vòng bi 30226 đang bị hỏng trong quá trình máy chạy?

Dấu hiệu rõ nhất là nhiệt độ cụm ngõng trục tăng đột biến vượt quá 90°C, kèm theo tiếng kêu rít liên tục hoặc tiếng lụp cụp do con lăn bị mẻ. Cần dừng máy ngay lập tức để kiểm tra.

• Nên chọn mua vòng bi 30226 của thương hiệu nào?

Tùy thuộc vào ngân sách và độ quan trọng của vị trí lắp đặt. Các thương hiệu SKF, FAG, NSK, NTN cung cấp độ bền tối đa cho trục chính, trong khi KOYO, NACHI là giải pháp cân bằng hoàn hảo giữa hiệu năng và chi phí.

• Có được dùng búa đóng trực tiếp khi lắp vòng bi côn 30226 không?

Tuyệt đối không sử dụng búa thép đóng trực tiếp lên ca ngoài hoặc ca trong. Lực va đập sẽ tạo ra các vết lõm trên bề mặt rãnh lăn. Hãy sử dụng máy gia nhiệt hoặc ống lót kim loại mềm cùng búa cao su để đóng từ từ.

Đặt mua vòng bi 30226 chính hãng giá cạnh tranh tại Vòng bi Anh Nguyễn

Tự hào là nhà cung cấp vật tư cơ khí uy tín cho các khu công nghiệp toàn quốc, Công Ty Thương Mại Anh Nguyễn cam kết phân phối vòng bi - bạc đạn 30226 chính hãng 100% từ SKF, NSK, KOYO, NTN. Chúng tôi hỗ trợ giao hàng hỏa tốc, cung cấp đầy đủ giấy tờ CO/CQ chứng minh nguồn gốc và tư vấn kỹ thuật chuyên sâu tận tình.

Liên hệ ngay Hotline: 0243 227.2176 - 0904.390.083 hoặc ghé thăm văn phòng trực tiếp tại Số 41 ngõ 105 phố Yên Hòa, Tổ 18, Phường Yên Hoà, Quận Cầu Giấy, Hà Nội để nhận bảng giá đại lý ưu đãi nhất!

Lưu ý: Thông số kích thước và hình ảnh sản phẩm có thể thay đổi theo từng lô sản xuất của hãng. Quý khách vui lòng liên hệ Công Ty Thương Mại Anh Nguyễn để nhận bảng thông số thực tế và báo giá ưu đãi nhất.
