Vòng bi - Bạc đạn 30221
Thông tin chung :
- Thương hiệu : SKF, NSK, NTN, FAG, TIMKEN...
- Trạng thái : Còn hàng
- Tình trạng : Mới 100%
- Bảo hành : Chính hãng
- Giao hàng : Toàn quốc
- Chủng loại : Vòng bi - bạc đạn côn
0904 390 083 – 0243 227 2176
Info@vongbianhnguyen.com
Vòng bi 30221 là dòng bạc đạn côn chính hãng chịu tải trọng hướng tâm và lực đẩy cực lớn, ứng dụng phổ biến cho cụm hộp giảm tốc và trục bánh xe tải nặng. Để tối ưu chi phí bảo trì và ngăn ngừa rủi ro dừng máy, hãy lựa chọn vật tư cơ khí uy tín từ Công Ty Thương Mại Anh Nguyễn.
Mục lục nội dung
- Đặc điểm cấu tạo và thông số kỹ thuật của vòng bi 30221
- Đánh giá hiệu năng vòng bi 30221: Khả năng chịu tải & Độ bền vận hành
- Ứng dụng thực tế và trải nghiệm vận hành của vòng bi 30221
- So sánh vòng bi 30221 với các mã sản phẩm tương đương
- Vòng bi 30221 phù hợp với loại máy móc nào? Tư vấn từ kỹ thuật viên Anh Nguyễn
- Các câu hỏi thường gặp về vòng bi 30221 (FAQs)
- Đặt mua vòng bi 30221 chính hãng giá cạnh tranh tại Vòng bi Anh Nguyễn
Đặc điểm cấu tạo và thông số kỹ thuật của vòng bi 30221
Vòng bi 30221 thuộc phân khúc bạc đạn côn (Tapered Roller Bearing) được thiết kế chuyên dụng để tiếp nhận đồng thời cả tải trọng hướng tâm và tải trọng hướng trục (lực đẩy) xoay chiều. Cấu trúc linh hoạt của mã 30221 mang đến sự thuận tiện tối đa cho kỹ sư cơ khí trong quá trình tháo lắp và bảo dưỡng định kỳ.

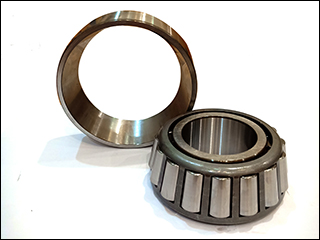

- Kết cấu lắp ghép rời: Vòng bi bao gồm hai thành phần độc lập: cụm vòng trong gắn liền bi đũa (gọi là "côn") và vành ngoài (gọi là "chén"). Đặc tính này giúp giảm 40% thời gian đóng/ép bạc đạn vào trục cốt.
- Thiết kế rãnh lăn góc nghiêng: Góc tiếp xúc của rãnh lăn vành ngoài càng lớn thì khả năng chịu tải hướng trục càng cao. Bi đũa hình nón giúp phân tán đều ứng suất va đập, triệt tiêu ma sát trượt sinh nhiệt.
- Vật liệu thép hợp kim Chrome: Được tôi cứng bề mặt đạt ngưỡng HRC 60-65, vòng bi 30221 chống mài mòn hoàn hảo ngay cả trong môi trường thiếu hụt dầu mỡ bôi trơn cục bộ.
Dưới đây là bản vẽ kỹ thuật chi tiết minh họa các thông số kích thước cơ bản của dòng bạc đạn côn 30221:

Đánh giá hiệu năng vòng bi 30221: Khả năng chịu tải & Độ bền vận hành
Sức mạnh cốt lõi của vòng bi 30221 nằm ở khả năng duy trì độ ổn định quang học của ngõng trục dưới áp lực tải trọng hỗn hợp. Công Ty Thương Mại Anh Nguyễn phân phối mã 30221 từ các thương hiệu toàn cầu như SKF, NSK, NTN, FAG, KOYO với các thông số đáp ứng tiêu chuẩn công nghiệp nặng khắt khe nhất.
| Thông số kỹ thuật | Giá trị / Quy cách | Lợi ích vận hành thực tế |
|---|---|---|
| Đường kính trong (d) | 105 mm | Lắp ghép chặt chẽ với ngõng trục tiêu chuẩn phi 105mm, hạn chế mài mòn rỗ trục. |
| Đường kính ngoài (D) | 190 mm | Tiếp xúc bề mặt lớn với gối đỡ, chống hiện tượng trượt xoay ca ngoài phá vỡ vỏ bọc. |
| Độ dày tổng thể (T) | 39.0 mm | Gia gia tăng diện tích truyền lực, nâng cao tải trọng tĩnh C0 chống biến dạng vĩnh viễn. |
| Độ dày vòng ngoài (B) | 36.0 mm | Cấu trúc chén đỡ vững chắc, duy trì khoảng hở dọc trục ổn định khi máy rung lắc mạnh. |
| Trọng lượng tịnh | 4.51 kg | Khối lượng thép đặc lớn, hấp thụ rung động tốt, chịu được lực ép từ các bánh răng truyền động. |
Vòng bi - Bạc đạn 32021
Thuộc dòng bạc đạn côn có tiết diện mỏng, mã 32021 (105x160x35mm) là giải pháp tối ưu không gian hoàn hảo cho các cụm truyền động bị giới hạn về đường kính ngoài ổ đỡ.
Ứng dụng thực tế và trải nghiệm vận hành của vòng bi 30221
Trong thực tiễn kỹ thuật cơ khí, vòng bi côn 30221 hiếm khi được thiết kế để vận hành đơn độc. Để khóa trục toàn diện, chúng bắt buộc phải được lắp ráp theo cặp (cấu hình lưng đối lưng O-arrangement hoặc mặt đối mặt X-arrangement). Cấu hình này giúp trục triệt tiêu hoàn toàn sự rơ lắc dọc trục hai chiều.
Truyền tải mô-men xoắn trong hộp giảm tốc
Hộp giảm tốc công suất cao sinh ra lực dọc trục rất lớn từ các cụm bánh răng nghiêng. Sự góp mặt của bạc đạn 30221 giúp định vị bánh răng ăn khớp với độ chênh lệch chỉ ở mức micron. Điều này giúp giảm thiểu 35% tiếng ồn rít máy, ngăn chặn hiện tượng gãy mẻ răng và kéo dài chu kỳ thay thế nhớt bôi trơn.
Cân bằng tải cho hệ thống trục cán thép
Máy cán thép liên tục phải ép những phôi thép nung nóng đỏ với áp lực hàng chục tấn. Vòng bi 30221 với trọng lượng 4.51kg cấu thành từ phôi thép tinh khiết giúp duy trì độ hở của khe cán. Kết quả là những mẻ phôi thép tấm xuất xưởng luôn đạt biên dạng đồng đều, không bị dẹt hay sai số kích thước.
Đảm bảo an toàn cho moay ơ trục bánh xe tải nặng
Lực ly tâm sinh ra khi những chiếc xe tải hàng chục tấn ôm cua có thể bẻ gãy bất kỳ cụm trục nào không đủ độ cứng vững. Cấu trúc chén - côn của vòng bi 30221 hấp thụ mọi xung lực ngang, giữ cho bánh xe quay êm ái, ngăn chặn hiện tượng kẹt cháy ngõng trục gây mất an toàn nghiêm trọng trên cao tốc.
So sánh vòng bi 30221 với các mã sản phẩm tương đương
Nhằm hỗ trợ các phòng vật tư nhà máy dễ dàng nhận diện và đặt hàng đúng quy chuẩn, dưới đây là bảng so sánh mã 30221 với một số dòng vòng bi côn có cùng đặc tính hoặc cùng kích cỡ trục (d = 105mm hoặc lân cận).
| Đặc điểm thông số kỹ thuật | Vòng bi 30221 | Vòng bi 32021 | Vòng bi 30321 |
|---|---|---|---|
| Đường kính trong (d) | 105 mm | 105 mm | 105 mm |
| Đường kính ngoài (D) | 190 mm | 160 mm | 225 mm |
| Độ dày cụm bi (T) | 39.0 mm | 35.0 mm | 53.0 mm |
| Khả năng đáp ứng tải trọng | Chịu tải hỗn hợp trung bình - nặng, độ bền đa dụng, tối ưu chi phí. | Lớp vỏ mỏng nhẹ, tải trọng thấp hơn, thiết kế cho không gian hẹp. | Cấu trúc cực dày dặn, tải trọng siêu nặng, dùng cho khai khoáng. |
| Phân khúc ứng dụng | Phổ thông, hộp số tải trọng trung bình. | Động cơ tinh gọn, trục vít me. | Máy nghiền đá, máy đập va đập mạnh. |
Vòng bi - Bạc đạn 30321
Cùng sở hữu đường kính trục d=105mm như 30221, nhưng mã 30321 (105x225x53mm) mang cấu trúc cực kỳ dày dặn, chuyên trị các hệ thống yêu cầu tải trọng va đập cực đoan như máy nghiền đá và máy khai khoáng.
Vòng bi 30221 phù hợp với loại máy móc nào? Tư vấn từ kỹ thuật viên Anh Nguyễn
Như đã khẳng định, vòng bi côn rất nhạy cảm với sai số lắp đặt dọc trục. Theo cảnh báo kỹ thuật từ chuyên gia Công Ty Thương Mại Anh Nguyễn, mã 30221 sẽ nhanh chóng bị cháy nổ hoặc gãy vỡ rọ bi nếu thiết lập độ "rơ" (clearance) quá lỏng hoặc siết quá chặt.
- Đo kiểm và siết đai ốc hãm: Tuyệt đối không dùng cảm tính. Kỹ sư phải dùng căn lá hoặc đồng hồ so đo kiểm khe hở trục theo đúng thông số dung sai của nhà sản xuất trước khi siết đai ốc KM. Nếu siết quá lực, giãn nở nhiệt sẽ gây kẹt cứng con lăn.
- Nghiêm cấm dùng búa thép: Khi đóng ca ngoài (chén) vào ổ hoặc đóng cụm bi (côn) vào trục, phải dùng ống đệm đồng hoặc máy gia nhiệt cảm ứng từ. Búa đóng trực tiếp sẽ làm mẻ rãnh lăn.
- Chế độ bôi trơn khắt khe: Vòng bi 30221 hoạt động chịu tải cao sinh nhiệt lớn. Khuyến cáo châm lượng mỡ chiếm khoảng 30% đến 50% thể tích khoảng trống bên trong vòng bi, ưu tiên mỡ Lithium Complex chịu nhiệt độ cao chống rửa trôi.
Các câu hỏi thường gặp về vòng bi 30221 (FAQs)
- Vòng bi 30221 có thể tách rời linh kiện không?
Có, thiết kế cơ bản của 30221 cho phép tháo rời hoàn toàn vành ngoài (chén) và cụm vòng trong chứa con lăn (côn). Điều này hỗ trợ việc ép thủy lực vào gối đỡ và ngõng trục độc lập, tránh làm xước bi.
- Làm sao biết vòng bi 30221 bị hỏng khi đang chạy?
Dấu hiệu rõ nhất là tiếng kêu rít chói tai (do thiếu mỡ bò hoặc quá nhiệt), máy rung giật bất thường, hoặc sờ tay vào vỏ hộp giảm tốc thấy nhiệt độ tăng vọt trên 80 độ C.
- Nên chọn vòng bi 30221 của NSK, KOYO hay SKF?
Nếu ưu tiên chi phí đầu tư tiết kiệm nhưng vẫn bền bỉ, NSK, KOYO, NTN, NACHI (Nhật Bản) là lựa chọn tối ưu. Để đáp ứng môi trường khắc nghiệt tối đa, SKF (Thụy Điển) và FAG (Đức) là tiêu chuẩn cao cấp nhất.
Đặt mua vòng bi 30221 chính hãng giá cạnh tranh tại Vòng bi Anh Nguyễn
Bảo vệ trục cốt đắt tiền của hệ thống máy móc bằng cách loại bỏ hoàn toàn rủi ro sử dụng bạc đạn giả mạo. Vòng bi 30221 do Vòng bi Anh Nguyễn cung cấp cam kết nhập khẩu 100% nguyên đai nguyên kiện, xuất trình đầy đủ giấy chứng nhận CO/CQ. Liên hệ ngay Hotline kỹ thuật 24/7: 0243 227.2176 - 0904.390.083, hoặc mang mẫu trực tiếp đến showroom tại Số 41 ngõ 105 phố Yên Hòa, Tổ 18, Phường Yên Hoà, Quận Cầu Giấy, Thành phố Hà Nội để nhận bảng báo giá sỉ ưu đãi nhất.
Lưu ý: Thông số kích thước và hình ảnh sản phẩm có thể thay đổi theo từng lô sản xuất của hãng. Quý khách vui lòng liên hệ Công Ty Thương Mại Anh Nguyễn để nhận bảng thông số thực tế và báo giá ưu đãi nhất.
