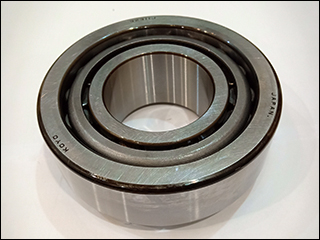

Vòng bi - Bạc đạn 30220

Vòng bi 30220 là dòng bạc đạn côn chính hãng chịu tải trọng hướng tâm và lực đẩy cực cao, chuyên dụng cho hộp giảm tốc và trục bánh xe tải nặng. Để tối ưu chi phí và hạn chế thời gian dừng máy sự cố, hãy lựa chọn vật tư cơ khí uy tín từ Công Ty Thương Mại Anh Nguyễn.

Đặc điểm cấu tạo và thông số kỹ thuật của vòng bi 30220

Vòng bi 30220 (bạc đạn côn) sở hữu thiết kế thông minh bao gồm hai bộ phận chính: cụm vòng trong (có kèm bi đũa) và vòng ngoài hoàn toàn có thể tách rời. Đặc điểm này giúp việc tháo lắp bảo dưỡng diễn ra nhanh chóng, giảm 30% thời gian thao tác trên trục máy.

• Vành trong vành ngoài: Vành trong gắn liền với con lăn tạo thành cụm "côn", trong khi vành ngoài hoạt động độc lập như một chiếc "chén" đỡ.
• Con lăn hình nón: Thiết kế con lăn dạng nón giúp phân bổ đều ứng suất tiếp xúc, triệt tiêu ma sát sinh nhiệt khi quay ở tốc độ cao.
• Chất liệu thép Chrome: Đảm bảo độ cứng bề mặt đạt chuẩn HRC 60-65, chống mài mòn hoàn hảo trong điều kiện dầu mỡ bôi trơn kém.

Bản vẽ kỹ thuật chi tiết của dòng bạc đạn côn 30220:

Đánh giá hiệu năng vòng bi 30220: Khả năng chịu tải & Độ bền vận hành

Khả năng chịu tải hỗn hợp (cả hướng tâm và dọc trục) là điểm sáng giá nhất của vòng bi 30220. Sản phẩm đang được Vòng bi Anh Nguyễn phân phối từ các thương hiệu hàng đầu thế giới như SKF, NSK, NTN, FAG, TIMKEN, KOYO, NACHI.

Thông số kỹ thuật	Giá trị / Quy cách	Lợi ích vận hành thực tế
Đường kính trong (d)	100 mm	Lắp vừa vặn cho các ngõng trục tiêu chuẩn phi 100mm, đảm bảo dung sai chặt.
Đường kính ngoài (D)	180 mm	Tương thích hoàn hảo với ổ đỡ vỏ máy, chống hiện tượng xoay ca ngoài.
Độ dày cụm bi (T)	37.0 mm	Tăng diện tích tiếp xúc truyền lực, giúp chịu lực đẩy dọc trục cực lớn.
Độ dày vòng ngoài (B)	34.0 mm	Giữ cố định hệ thống con lăn, duy trì độ ổn định khi máy rung lắc mạnh.
Trọng lượng	3.78 kg	Khối lượng thép đặc nguyên khối, chống biến dạng dưới tác động của lực va đập.

Ứng dụng thực tế và trải nghiệm vận hành của vòng bi 30220

Do cấu trúc đặc thù, vòng bi côn 30220 hiếm khi được sử dụng đơn lẻ. Chúng thường được lắp đặt theo cặp (đối lưng hoặc đối mặt) để khóa chặt trục, ngăn chặn hoàn toàn sự rơ lắc hướng trục.

Ứng dụng trong cụm hộp giảm tốc công nghiệp

Hộp giảm tốc đòi hỏi khả năng truyền mô-men xoắn lớn. Vòng bi 30220 giữ vai trò định vị trục bánh răng nón, giúp bánh răng ăn khớp chính xác tuyệt đối. Điều này giảm thiểu tiếng ồn, giảm sinh nhiệt và kéo dài tuổi thọ cụm truyền động lên thêm 2 tới 3 năm.

Lắp ráp cụm trục bánh xe ô tô và xe tải nặng

Trong ngành ô tô, lực ma sát và lực ly tâm khi vào cua rất lớn. Thiết kế mặt côn của 30220 tiếp nhận và phân tán lực đè từ trọng lượng xe lên toàn bộ dàn con lăn, ngăn ngừa hiện tượng bó kẹt hay cháy trục khi xe di chuyển hàng ngàn kilomet.

Hệ thống trục cán thép và máy nghiền

Máy cán thép tạo ra lực ép kinh khủng. Sự hiện diện của bạc đạn 30220 với tải trọng tĩnh C0 khổng lồ giúp duy trì khoảng cách khe hở trục cán, mang lại những mẻ thép tấm đồng đều, không bị sai số độ dày.

So sánh vòng bi 30220 với các mã sản phẩm 32020 và 30320

Để kỹ sư bảo trì dễ dàng lựa chọn, dưới đây là bảng so sánh mã 30220 với các dòng vòng bi côn có cùng đường kính trục (d = 100mm) nhưng khác nhau về tiết diện và khả năng chịu tải.

Tiêu chí đánh giá	Vòng bi 30220	Vòng bi 32020	Vòng bi 30320
Đường kính trong (d)	100 mm	100 mm	100 mm
Đường kính ngoài (D)	180 mm	150 mm	215 mm
Độ dày (T)	37.0 mm	32.0 mm	51.5 mm
Đặc tính vận hành	Tải trọng trung bình khá, phổ biến đa dụng.	Tiết diện mỏng, dùng cho không gian hẹp.	Chịu tải trọng siêu nặng, cấu trúc dày dặn.
Phân khúc giá	Tầm trung - Dễ đầu tư	Tầm trung - Tiết kiệm	Cao cấp - Chuyên dụng

Vòng bi 30220 phù hợp với loại máy móc nào? Tư vấn từ kỹ thuật viên Anh Nguyễn

Như đã đề cập, vòng bi côn rất nhạy cảm với sai số lắp đặt. Theo kinh nghiệm thực chiến từ Công Ty Thương Mại Anh Nguyễn, vòng bi 30220 rất dễ bị hư hỏng nếu bị lắp lệch tâm hoặc thiết lập độ "rơ" dọc trục quá lớn.

• Kiểm soát khe hở dọc trục: Quá trình siết đai ốc hãm phải dùng cờ lê lực chuyên dụng. Khe hở quá nhỏ sẽ gây cháy bi đũa do giãn nở nhiệt.
• Khuyến cáo bôi trơn: Nên sử dụng mỡ bò chịu nhiệt độ cao hoặc hệ thống phun dầu tuần hoàn để tản nhiệt liên tục cho cụm vòng cách.
• Ngăn ngừa rỉ sét: Tuyệt đối không để vòng bi 30220 tiếp xúc với nước hoặc hóa chất ăn mòn nếu không có hệ thống phớt chặn chuẩn.

Các câu hỏi thường gặp về vòng bi 30220 (FAQs)

• Vòng bi 30220 có tách rời ca ngoài được không?

Có, thiết kế của bạc đạn côn 30220 cho phép vòng ngoài (chén) và cụm vòng trong (côn) tách rời hoàn toàn, thuận tiện cho việc ép vào trục và ổ đỡ.

• Nguyên nhân nào khiến vòng bi côn 30220 nhanh hỏng?

Nguyên nhân chính là do lắp đặt lệch tâm, chỉnh khe hở dọc trục không chính xác, hoặc sử dụng búa đóng trực tiếp lên ca bi gây mẻ con lăn.

• Mua vòng bi 30220 của thương hiệu nào tốt nhất?

Các thương hiệu Nhật Bản như NSK, KOYO, NTN, NACHI mang lại tỷ lệ p/p (hiệu năng/giá) cực tốt. Nếu cần độ bền tối đa, SKF (Thụy Điển) và FAG (Đức) là lựa chọn hàng đầu.

Đặt mua vòng bi 30220 chính hãng giá cạnh tranh tại Vòng bi Anh Nguyễn

Đảm bảo dây chuyền sản xuất của bạn luôn vận hành trơn tru với vòng bi 30220 chính hãng nhập khẩu 100%. Vòng bi Anh Nguyễn cam kết đầy đủ CO/CQ, bảo hành minh bạch và sẵn sàng giao hàng hỏa tốc trong 2 giờ. Gọi ngay Hotline: 0243 227.2176 - 0904.390.083 hoặc ghé thăm văn phòng tại Số 41 ngõ 105 phố Yên Hòa, Tổ 18, Phường Yên Hoà, Quận Cầu Giấy, Thành phố Hà Nội để nhận bảng giá chiết khấu đại lý tốt nhất.

Lưu ý: Thông số kích thước và hình ảnh sản phẩm có thể thay đổi theo từng lô sản xuất của hãng. Quý khách vui lòng liên hệ Công Ty Thương Mại Anh Nguyễn để nhận bảng thông số thực tế và báo giá ưu đãi nhất.
