Vòng bi - Bạc đạn 30213

Vòng bi - bạc đạn 30213 là giải pháp vòng bi côn tối ưu giúp chịu tải trọng hướng tâm và lực đẩy cực lớn, duy trì sự ổn định tuyệt đối cho các trục cán và hộp giảm tốc. Khám phá chi tiết thông số kỹ thuật và nhận báo giá vật tư chính hãng từ Công Ty Thương Mại Anh Nguyễn.

Đặc điểm cấu tạo và thông số kỹ thuật của Vòng bi - bạc đạn 30213

Vòng bi - bạc đạn 30213 thuộc chủng loại vòng bi côn (Tapered Roller Bearing), được thiết kế đặc biệt với khả năng phân tán ứng suất đồng đều, giúp thiết bị chịu được tải trọng hướng tâm và tải trọng dọc trục (lực đẩy) cùng lúc một cách hiệu quả.

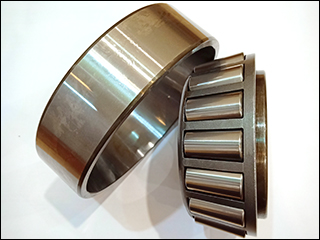

Cấu tạo cốt lõi của mã 30213 bao gồm hai bộ phận chính có thể tách rời: cụm vành trong gắn liền với bi đũa (gọi là "côn") và vành ngoài (gọi là "chén"). Sự linh hoạt này giúp quá trình lắp đặt, bôi trơn và bảo dưỡng trở nên nhanh chóng hơn. Dưới đây là thông số kích thước tiêu chuẩn của sản phẩm:

• Đường kính trong (d): 65 mm
• Đường kính ngoài (D): 120 mm
• Độ dày cụm lắp ráp (t/T): 24.75 mm
• Độ dày vành ngoài (B): 23 mm
• Trọng lượng: 1.180 kg

Sản phẩm mã 30213 hiện có sẵn với các phiên bản từ những thương hiệu hàng đầu thế giới như SKF, NSK, NTN, FAG, TIMKEN, KOYO, và NACHI. Dưới đây là bản vẽ mặt cắt chi tiết giúp kỹ sư dễ dàng hình dung dung sai lắp ghép:

Đánh giá hiệu năng Vòng bi côn 30213: Khả năng chịu tải & Độ bền vận hành

Điểm khác biệt lớn nhất của vòng bi côn 30213 so với các dòng bi cầu thông thường là khả năng vận hành ở tốc độ cao trong điều kiện chịu nén cực mạnh. Góc tiếp xúc của rãnh lăn vành ngoài càng lớn thì khả năng chịu tải dọc trục càng cao. Dòng sản phẩm này khắc phục triệt để hiện tượng trượt con lăn nhờ thiết kế hình học tối ưu.

Thông số / Yếu tố kỹ thuật	Giá trị / Quy cách	Lợi ích vận hành thực tế
Tải trọng động cơ bản (C)	~ 112 kN (Tùy hãng)	Đảm bảo tuổi thọ quay kéo dài dưới áp lực mỏi của máy cán thép, hộp giảm tốc.
Tải trọng tĩnh cơ bản (C0)	~ 135 kN (Tùy hãng)	Ngăn ngừa biến dạng dẻo tại điểm tiếp xúc giữa con lăn và rãnh lăn khi chịu va đập mạnh.
Tốc độ giới hạn (RPM)	4000 - 5300 v/p	Giảm 35% lượng nhiệt phát sinh so với thế hệ cũ, kéo dài chu kỳ châm mỡ chịu nhiệt.
Vật liệu vòng cách	Thép dập tiêu chuẩn	Chống đứt gãy dưới tác động của lực ly tâm, duy trì khoảng cách đều giữa các viên bi đũa.

Ứng dụng thực tế và trải nghiệm vận hành của Vòng bi 30213

Nhờ đặc tính tách rời và khả năng gánh tải hỗn hợp (Radial & Axial), vòng bi côn 30213 được đội ngũ kỹ sư tại Công Ty Thương Mại Anh Nguyễn tư vấn lắp ráp cho rất nhiều dây chuyền sản xuất cơ khí hạng nặng.

Ứng dụng trong hệ thống hộp giảm tốc

Hộp giảm tốc công nghiệp đòi hỏi bạc đạn phải hấp thụ hoàn toàn độ rung giật khi các bánh răng ăn khớp. Vòng bi 30213 với thiết kế con lăn đũa côn giúp triệt tiêu ma sát trượt, duy trì độ đồng trục chính xác, từ đó giảm 35% thời gian dừng máy sự cố và kéo dài tuổi thọ trục cốt thêm 2 năm.

Cấu kiện trục bánh xe ô tô và xe tải nặng

Trong ngành công nghiệp ô tô, đặc biệt là xe thương mại, mã 30213 thường được lắp thành cặp đối xứng. Cách lắp đặt này giúp bánh xe chịu được lực xô ngang khi vào cua gắt, đồng thời phân bổ đều trọng lượng khổng lồ của toàn bộ thân xe xuống trục.

Hệ thống trục cán trong máy cán thép

Môi trường cán thép vô cùng khắc nghiệt với nhiệt độ cao và lực ép biến dạng lớn. Sự bền bỉ của vành thép trên bạc đạn 30213 giúp chống lại hiện tượng rỗ nứt rãnh lăn, đảm bảo độ dày của phôi thép cán ra luôn đồng đều và đạt chuẩn.

So sánh Vòng bi 30213 với các mã sản phẩm tương đương

Để giúp kỹ sư đưa ra quyết định thay thế vật tư chính xác, dưới đây là bảng đối chiếu mã 30213 với các mã vòng bi côn có cùng đường kính trục d = 65mm nhưng khác series kích thước:

Mã Vòng Bi	Kích thước d x D x T (mm)	Đặc điểm Series	Ứng dụng đề xuất
30213	65 x 120 x 24.75	Dòng tải nhẹ, đường kính ngoài trung bình.	Trục bánh xe, hộp số công suất vừa.
32213	65 x 120 x 32.75	Cùng D nhưng bề dày T lớn hơn (dòng 322).	Cần chịu tải dọc trục lớn hơn mã 30213.
30313	65 x 140 x 36.00	Đường kính ngoài và độ dày lớn (dòng 303).	Máy xúc, thiết bị khai khoáng tải nặng.

Vòng bi 30213 phù hợp với loại máy móc nào? Tư vấn từ kỹ thuật viên Anh Nguyễn

Theo kinh nghiệm tư vấn và cung cấp vật tư cho hơn 500 nhà máy của Công Ty Thương Mại Anh Nguyễn, vòng bi - bạc đạn côn 30213 đặc biệt nhạy cảm với sai số lắp đặt. Do cụm "côn" và "chén" rời nhau, kỹ sư bắt buộc phải thao tác điều chỉnh độ hở dọc trục (axial clearance) trong quá trình ép bi vào ngõng trục.

• Lắp quá chặt (Âm khe hở): Gây sinh nhiệt cục bộ làm cháy mỡ bôi trơn, dẫn đến hiện tượng kẹt lột dên trục chỉ sau vài giờ chạy máy.
• Lắp quá lỏng (Độ rơ lớn): Làm giảm diện tích tiếp xúc của con lăn, gây rung lắc mạnh và mẻ rãnh lăn.
• Lời khuyên bảo dưỡng: Sử dụng mỡ chịu nhiệt độ cao chuyên dụng, kiểm tra định kỳ phớt chắn bụi, và sử dụng máy gia nhiệt từ tính để ép vòng trong vào trục phi 65mm.

Các câu hỏi thường gặp về Vòng bi 30213 (FAQs)

• Vòng bi 30213 của hãng nào có độ bền tốt nhất?

Các thương hiệu Nhật Bản như NSK, NTN, KOYO mang lại tỷ lệ p/p (hiệu năng/giá thành) cực tốt cho máy công nghiệp. Trong khi SKF (Thụy Điển) và FAG (Đức) là lựa chọn tối cao cho các cụm trục yêu cầu độ chính xác tuyệt đối.

• Làm sao để biết bạc đạn côn 30213 đang bị hỏng?

Các dấu hiệu đặc trưng bao gồm: tiếng gằn kim loại phát ra từ hộp số, nhiệt độ gối đỡ tăng vọt bất thường, và trục máy xuất hiện độ rơ dọc trục khi dùng tay lắc thử.

• Mã 30213 có nắp chắn bụi 2RS hay ZZ không?

Đa số vòng bi côn tiêu chuẩn như 30213 là dạng thiết kế mở (Open), không có nắp chắn phớt có sẵn. Khả năng làm kín phụ thuộc hoàn toàn vào gioăng phớt của vỏ hộp số hoặc gối đỡ bên ngoài.

Đặt mua Vòng bi - bạc đạn 30213 chính hãng giá cạnh tranh tại Vòng bi Anh Nguyễn

Tránh rủi ro mua phải vòng bi giả mạo gây phá hủy trục máy bằng cách liên hệ ngay với Công Ty Thương Mại Anh Nguyễn. Chúng tôi cam kết cung cấp vòng bi 30213 nhập khẩu 100% chính hãng, xuất đủ hóa đơn VAT và giấy tờ chứng nhận xuất xứ. Vui lòng gọi Hotline: 0243 227.2176 - 0904.390.083 hoặc ghé thăm kho tại Số 41 ngõ 105 phố Yên Hòa, Quận Cầu Giấy, Hà Nội để được hỗ trợ kỹ thuật.

Lưu ý: Thông số kích thước và hình ảnh sản phẩm có thể thay đổi theo từng lô sản xuất của hãng. Quý khách vui lòng liên hệ Công Ty Thương Mại Anh Nguyễn để nhận bảng thông số thực tế và báo giá ưu đãi nhất.
