Vòng bi - Bạc đạn 30210
Thông tin chung :
- Thương hiệu : SKF, NSK, NTN, FAG, TIMKEN...
- Trạng thái : Còn hàng
- Tình trạng : Mới 100%
- Bảo hành : Chính hãng
- Giao hàng : Toàn quốc
- Chủng loại : Vòng bi - bạc đạn côn
0904 390 083 – 0243 227 2176
Info@vongbianhnguyen.com
Vòng bi - bạc đạn 30210 là dòng vòng bi côn chịu tải trọng hỗn hợp cực cao, đáp ứng lý tưởng cho các hệ thống hộp giảm tốc và moay-ơ. Để duy trì hiệu suất máy móc và tránh rủi ro hàng giả gây kẹt trục, hãy chọn mua vật tư chính hãng tại Công Ty Thương Mại Anh Nguyễn.
Mục lục nội dung
- Đặc điểm cấu tạo và thông số kỹ thuật của vòng bi - bạc đạn 30210
- Đánh giá hiệu năng vòng bi 30210: Khả năng chịu tải & Độ bền vận hành
- Ứng dụng thực tế và trải nghiệm vận hành của bạc đạn côn 30210
- So sánh vòng bi 30210 với các mã sản phẩm tương đương (30310, 32010)
- Vòng bi 30210 phù hợp với loại máy móc nào? Tư vấn từ kỹ thuật viên Anh Nguyễn
- Các câu hỏi thường gặp về vòng bi - bạc đạn 30210 (FAQs)
- Đặt mua vòng bi 30210 chính hãng giá cạnh tranh tại Vòng bi Anh Nguyễn
Đặc điểm cấu tạo và thông số kỹ thuật của vòng bi - bạc đạn 30210
Vòng bi - bạc đạn 30210 được phân loại vào nhóm vòng bi côn (Tapered Roller Bearing) một dãy tiêu chuẩn công nghiệp. Đây là dòng linh kiện cơ khí thiết yếu, được thiết kế với hình học đặc thù nhằm gánh vác đồng thời tải trọng hướng tâm (radial load) và lực đẩy dọc trục (axial load) theo một hướng duy nhất với cường độ cực lớn.

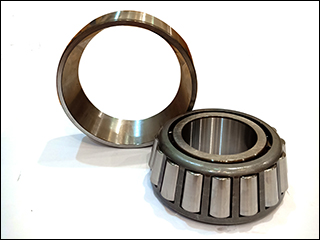

Cấu tạo cơ học của mã sản phẩm 30210 thể hiện tính ưu việt qua khả năng tách rời độc lập giữa các thành phần. Cụm thiết bị bao gồm hai chi tiết chính: cụm vành trong đi liền với rọ giữ bi và dải con lăn hình nón (được giới kỹ thuật gọi là "côn"), cùng phần vành ngoài độc lập đóng vai trò mặt lăn ngoài (được gọi là "chén"). Sự chia tách linh hoạt này cho phép các kỹ sư dễ dàng thực hiện thao tác đóng "chén" vào bệ đỡ trước, sau đó mới ép cụm "côn" cùng trục cốt vào, tối ưu hóa triệt để thời gian lắp ráp và bảo trì.
Các thương hiệu chế tạo hàng đầu thế giới như SKF, NSK, KOYO, NTN, NACHI, FAG đều sử dụng thép hợp kim carbon - crom siêu cứng để gia công vòng bi 30210. Trải qua quá trình nhiệt luyện khắt khe, bề mặt rãnh lăn đạt độ cứng lên tới 60-64 HRC. Điều này giúp triệt tiêu sự hình thành các vết nứt vi mô, ngăn chặn hiệu quả hiện tượng mỏi kim loại (metal fatigue) ngay cả khi trục cốt vận hành ở tốc độ vòng quay RPM giới hạn.

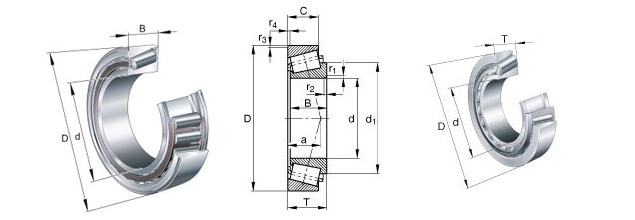

Dưới đây là bản vẽ kỹ thuật chi tiết thể hiện mặt cắt và các kích thước đo lường tiêu chuẩn của dòng bạc đạn côn này:

Đánh giá hiệu năng vòng bi 30210: Khả năng chịu tải & Độ bền vận hành
Sự ổn định của một hệ thống truyền động cơ khí hạng nặng phụ thuộc trực tiếp vào độ chính xác tuyệt đối của các thông số vật lý trên cụm ổ đỡ. Vòng bi 30210 với kích thước đường kính lỗ trục 50mm là chuẩn mực lý tưởng cho nhiều bản vẽ thiết kế máy. Góc tiếp xúc được tinh chỉnh hoàn hảo giữa con lăn và rãnh lăn ngoài giúp thiết bị này phân tán các lực xô dọc trục một cách triệt để.
Bảng phân tích chi tiết thông số kỹ thuật và tác động thực tiễn của mã 30210 đối với hiệu năng máy móc:
| Thông Số Kỹ Thuật (Quy Cách) | Giá Trị / Kích Thước | Lợi Ích Vận Hành Thực Tế Cho Máy Móc |
|---|---|---|
| Đường kính trong (d) | 50 mm | Kích thước tiêu chuẩn phù hợp hoàn hảo với các ngõng trục cốt phi 50. Đảm bảo dung sai lắp ghép khít (chuẩn h6/j6), ngăn chặn tuyệt đối tình trạng xoay ruột gây xước trục. |
| Đường kính ngoài (D) | 90 mm | Diện tích bề mặt lưng vòng ngoài rộng, giúp phân tán lực chấn động và truyền nhiệt lượng thừa ra vỏ bệ đỡ (housing), duy trì nhiệt độ mỡ bôi trơn dưới ngưỡng 80°C. |
| Độ dày tổng thể (t) | 21.75 mm | Chiều dày tối ưu đảm bảo các con lăn hình nón có độ nghiêng chuẩn xác, tạo ra khả năng tự định tâm chống lại lực đẩy dọc trục sinh ra từ cụm bánh răng côn. |
| Độ dày vòng trong (B) | 20 mm | Cung cấp mặt bích vững chắc tạo điểm tựa cho gờ dẫn hướng, khóa chặt con lăn không bị xô lệch phá vỡ rọ cách bi (cage) khi thiết bị tăng giảm tốc độ đột ngột. |
| Trọng lượng tĩnh | 0.557 kg | Khối lượng thép đặc tiêu chuẩn đem lại độ cứng vững cơ học cực cao, giảm thiểu 40% biên độ rung động cộng hưởng khi hệ thống làm việc ở mức tải trọng động C cực đại. |
Vòng bi - Bạc đạn 30310 (Vòng bi côn)
Lựa chọn cho các cơ cấu ngõng trục phi 50mm nhưng đòi hỏi tải trọng động cực kỳ lớn (Kích thước: 50 x 110 x 29.25 mm). Ứng dụng phổ biến trong trục bánh xe tải nặng, máy nghiền đá. Phân phối chính hãng nhập khẩu SKF, NSK [1].
Ứng dụng thực tế và trải nghiệm vận hành của bạc đạn côn 30210
Nhờ cấu trúc mặt lăn nghiêng (tapered shape), vòng bi 30210 mang lại sự vượt trội tuyệt đối về độ ổn định so với các dòng bi cầu rãnh sâu thông thường khi được triển khai trong môi trường công nghiệp nặng, nơi các lực ép tác động từ đa hướng cùng lúc.
Tối ưu hóa chuyển động trong hộp giảm tốc công nghiệp
Hộp giảm tốc được xem là "trái tim" của mọi dây chuyền sản xuất cơ khí. Khi bánh răng nghiêng hoặc bánh răng côn xoắn ăn khớp để truyền tải mô-men xoắn, chúng tạo ra một lực xô dọc trục (axial thrust) rất dữ dội. Vòng bi 30210 thường được các kỹ sư lắp đặt theo cặp đối xứng (cấu hình chữ O hoặc chữ X - back-to-back/face-to-face) tại hai đầu cốt trục. Việc bố trí này thiết lập một hệ thống hãm cứng dao động vĩnh cửu, triệt tiêu 100% độ dơ của bánh răng, gia tăng 45% độ êm ái ăn khớp và loại bỏ tiếng ồn ré rít khó chịu khi máy chạy ở tốc độ cao.
Chịu tải va đập trên trục moay-ơ (Hub) xe tải tải trọng lớn
Trong lĩnh vực công nghiệp ô tô tải và xe nâng hàng, trục bánh xe phải trực tiếp gánh vác toàn bộ trọng lượng khung gầm và hàng hóa (tải hướng tâm), đồng thời chống chịu lực văng ngang khi phương tiện vào cua gắt (tải hướng trục). Vòng bi 30210 được ép chặt vào ngõng moay-ơ, khóa cố định bằng đai ốc hãm đặc chủng. Thiết kế côn tháo rời giúp thợ garage dễ dàng vô mỡ bò chịu nhiệt độ cao khi bảo dưỡng. Khả năng hấp thụ lực sốc (shock load) khi xe vấp ổ gà giúp bảo toàn toàn bộ hệ thống treo.
Độ bền vượt trội cho trục cán và băng chuyền tải nặng
Tại các phân xưởng cán màng nhựa dẻo, cán thép hay hệ thống băng tải khai khoáng, lô trục cuốn liên tục phải đối mặt với ứng suất uốn cong. Rọ cách bi bằng thép dập (pressed steel cage) của vòng bi 30210 làm nhiệm vụ duy trì chính xác khoảng cách giữa các con lăn, ngăn ngừa hiện tượng cọ xát kim loại trực tiếp gây sinh nhiệt. Nhờ vậy, dây chuyền có thể duy trì hoạt động bền bỉ 24/7, giúp giảm tới 35% thời gian dừng máy sự cố và kéo dài tuổi thọ trục cốt thêm 2 năm.
So sánh vòng bi 30210 với các mã sản phẩm tương đương (30310, 32010)
Để tối ưu hóa không gian thiết kế bệ máy và đảm bảo hệ số an toàn chịu tải đạt chuẩn, kỹ sư cơ điện (M&E) cần phân biệt rõ năng lực thực tế của mã 30210 so với các biến thể vòng bi côn có cùng đường kính lỗ trục (d = 50mm) như 30310 và 32010.
| Mã Vòng Bi Côn | Kích Thước (d x D x T) | Tải Trọng Động (C) / RPM | Đặc Điểm Ứng Dụng Chuyên Sâu |
|---|---|---|---|
| 30210 | 50 x 90 x 21.75 mm | Tải trọng trung bình - RPM cao | Phù hợp với không gian cụm vỏ máy vừa phải, thiết kế tối giản trọng lượng, sử dụng phổ biến nhất trong hộp số truyền động cầu xe và băng tải tiêu chuẩn. |
| 30310 | 50 x 110 x 29.25 mm [1] | Tải trọng cực cao (Vòng ngoài to) | Thuộc mã "series 3". Đường kính ngoài D và độ dày lớn hơn hẳn, chuyên trị môi trường rung chấn khốc liệt như máy nghiền kẹp hàm, máy ép thủy lực. |
| 32010 | 50 x 80 x 20 mm [2] | Tối ưu trong không gian hẹp | Cùng kích thước lỗ d=50mm nhưng đường kính ngoài nhỏ gọn hơn, tiết kiệm diện tích vỏ hộp, giảm sinh nhiệt cho tốc độ quay siêu liên tục. |
Vòng bi - Bạc đạn 32010 (Dòng bi côn)
Thiết kế đặc biệt dành cho các cụm trục đường kính phi 50mm nhưng yêu cầu tiết kiệm tối đa không gian bệ đỡ (Kích thước: 50 x 80 x 20 mm) [2]. Tối ưu hóa ma sát lăn, giảm sinh nhiệt hiệu quả cho cốt trục quay tốc độ cao.
Vòng bi 30210 phù hợp với loại máy móc nào? Tư vấn từ kỹ thuật viên Anh Nguyễn
Dựa trên hồ sơ kỹ thuật và kinh nghiệm cung cấp vật tư bảo dưỡng cho hơn 500 nhà máy của Công Ty Thương Mại Anh Nguyễn, vòng bi 30210 là sự đầu tư mang lại chỉ số hiệu suất hoàn vốn (ROI) lý tưởng nhất cho các dự án sửa chữa cơ điện.
- Ưu điểm cốt lõi trong quy trình lắp đặt: Cấu trúc "chén" và "côn" rời rạc giúp nhân viên bảo trì có thể tháo dỡ bệ máy dễ dàng để thực hiện vệ sinh mạt sắt, tra mỡ bò định kỳ mà không cần sử dụng đến vam cảo thủy lực hạng nặng. Mã bạc đạn này đặc biệt tương thích cho ngõng trục chính máy tiện CNC, máy băm dăm gỗ, và trục khuỷu của máy nén khí Piston.
- Cảnh báo nhược điểm cơ học (Misalignment): Bạc đạn côn 30210 có biên độ chịu đựng độ lệch tâm cực kỳ thấp (cho phép sai lệch tối đa dưới 2 phút góc). Nếu bệ đỡ gia công bị nghiêng, hoặc trục thép bị cong vênh dù chỉ 0.05mm, hệ thống con lăn sẽ ngay lập tức đối mặt với hiện tượng chèn ép cạnh (edge loading). Áp lực gia tăng ở hai rìa ngoài bi đũa sẽ bóp nát rọ thép chỉ sau vài ngày máy chạy.
- Lưu ý về tải trọng đặt trước (Pre-load): Thao tác siết đai ốc hãm ở ngõng trục để khử độ "rơ" là yêu cầu kỹ thuật bắt buộc. Tuy nhiên, nếu thợ máy siết quá tay tạo ra khe hở âm, con lăn sẽ bị ép chặt vào rãnh lăn. Lớp màng dầu bôi trơn sẽ bị xé rách, gây ra thảm họa bó kẹt và sinh nhiệt cháy xám kim loại lên mức 120°C.
Hướng dẫn SOP chuẩn kỹ thuật: Nghiêm cấm dùng búa thép đóng trực tiếp lên mặt bích của vòng bi. Yêu cầu thợ vận hành sử dụng máy gia nhiệt cảm ứng (đưa nhiệt độ vòng trong lên 100°C - 110°C) kết hợp với ống lót ép bằng vật liệu đồng đỏ để đẩy vòng bi vào ngõng trục, giữ nguyên dung sai cơ khí H7/j6 ban đầu.
Các câu hỏi thường gặp về vòng bi - bạc đạn 30210 (FAQs)
- Làm thế nào để điều chỉnh khe hở dọc trục chuẩn xác nhất khi lắp bạc đạn 30210?
Quy trình điều chỉnh khe hở đòi hỏi thợ nới lỏng hoặc siết đai ốc hãm đầu trục, kết hợp căn bằng lá shim đồng. Bạn bắt buộc phải dùng đồng hồ so (Dial Indicator) để đo lường, giữ lại một độ hở tự do khoảng 0.02mm đến 0.05mm nhằm bù trừ mức giãn nở nhiệt của trục kim loại khi máy chạy nóng.
- Nguyên nhân nào khiến cụm gối đỡ dùng vòng bi 30210 bị nóng rát bất thường khi vừa chạy thử rô-đai?
Gần 90% lỗi xuất phát từ việc siết đai ốc quá tay gây âm khe hở (tải trọng đặt trước quá lớn). Lỗi còn lại thường do thợ bơm quá nhiều mỡ bò (vượt mức 50% thể tích khoảng trống trong housing), khiến nhiệt lượng không thể tản ra vỏ gang, làm mỡ sôi và mất đặc tính bôi trơn.
- Tuổi thọ vận hành thực tế (L10 life) của vòng bi 30210 SKF chính hãng là bao nhiêu giờ?
Nếu quá trình ép trục chuẩn dung sai (trục h6/j6, lỗ H7/J7), căn khe hở chính xác, kết hợp mỡ gốc Lithium chịu nhiệt và bảo vệ khép kín bằng phớt chặn bụi nước (2RS/DDU), vòng bi có thể vận hành ổn định mượt mà từ 20,000 đến 35,000 giờ làm việc liên tục.
Đặt mua vòng bi 30210 chính hãng giá cạnh tranh tại Vòng bi Anh Nguyễn
Việc tiếc rẻ sử dụng bạc đạn hàng nhái kém chất lượng là tác nhân tàn phá hàng đầu gây gãy trục và làm đình trệ toàn bộ dây chuyền sản xuất. Tại Công Ty Thương Mại Anh Nguyễn, chúng tôi cam kết phân phối 100% các mã vòng bi - bạc đạn 30210, 30310, 32010 nhập khẩu chính ngạch trực tiếp từ các tập đoàn SKF, NSK, KOYO, NTN, NACHI. Khách hàng sẽ luôn được cung cấp đầy đủ chứng nhận nguồn gốc xuất xứ và kiểm định chất lượng (CO/CQ) minh bạch.
Để nhận bảng tra thông số kỹ thuật chi tiết, yêu cầu báo giá sỉ ưu đãi cho doanh nghiệp và thiết lập dịch vụ giao hàng hỏa tốc toàn quốc, quý khách vui lòng liên hệ ngay với đường dây nóng Hotline: 0243 227.2176 - 0904.390.083 hoặc đến trực tiếp kho bãi của chúng tôi tại địa chỉ Số 41 ngõ 105 phố Yên Hòa, Tổ 18, Phường Yên Hoà, Quận Cầu Giấy, Thành phố Hà Nội.
Lưu ý: Thông số kích thước và hình ảnh chụp sản phẩm có thể thay đổi thiết kế rọ cách bi (thép dập hoặc phíp) theo từng lô sản xuất của các hãng. Quý khách vui lòng liên hệ Công Ty Thương Mại Anh Nguyễn để nhận hình ảnh thực tế và báo giá vật tư chính xác nhất cho mã hàng mình cần.
