Vòng bi - Bạc đạn 30209

Thông tin chung :

  • Thương hiệu : SKF, NSK, NTN, FAG, TIMKEN...
  • Trạng thái : Còn hàng
  • Tình trạng : Mới 100%
  • Bảo hành : Chính hãng
  • Giao hàng : Toàn quốc
  • Chủng loại : Vòng bi - bạc đạn côn

Thông tin liên hệ

0904 390 083 – 0243 227 2176

Info@vongbianhnguyen.com

Vòng bi - bạc đạn 30209 là giải pháp truyền động hoàn hảo giúp máy móc chịu tải trọng hỗn hợp cực cao, đặc biệt hữu hiệu trong các hệ thống trục cán, moay-ơ và hộp giảm tốc công nghiệp. Để đảm bảo vận hành ổn định và kéo dài tuổi thọ trục cốt, hãy chọn mua vật tư cơ khí chính hãng tại Công Ty Thương Mại Anh Nguyễn.

Đặc điểm cấu tạo và thông số kỹ thuật của vòng bi - bạc đạn 30209

Vòng bi - bạc đạn 30209 được phân loại vào nhóm vòng bi côn (Tapered Roller Bearing) một dãy tiêu chuẩn. Đây là dòng linh kiện cơ khí quan trọng được thiết kế chuyên biệt để gánh vác đồng thời tải trọng hướng tâm (radial load) và lực đẩy dọc trục (axial load) theo một hướng với cường độ rất lớn.

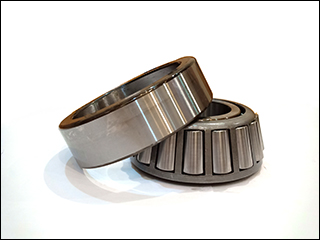

Cấu tạo cơ học của mã sản phẩm 30209 vô cùng đặc biệt với khả năng tách rời độc lập. Bạc đạn bao gồm hai cụm chi tiết chính: cụm vành trong gắn liền với rọ giữ bi và dải con lăn hình nón (trong giới thợ máy thường gọi ngắn gọn là "côn"), và phần vành ngoài hay mặt lăn ngoài có thể tháo rời hoàn toàn (được gọi là "chén"). Sự linh hoạt này cho phép các kỹ sư M&E dễ dàng lắp ráp "chén" vào bệ đỡ trước, sau đó mới ép cụm "côn" cùng trục cốt vào sau, tối ưu hóa quá trình bảo dưỡng và thay thế.

Vật liệu chế tạo nên vòng bi 30209 chính hãng (từ các thương hiệu như SKF, NSK, KOYO, NTN, NACHI, FAG) đều là thép hợp kim carbon - crom siêu cứng, trải qua quá trình nhiệt luyện khắt khe để đạt độ cứng bề mặt từ 60-64 HRC. Nhờ đó, rãnh lăn có khả năng chống lại sự hình thành của các vết nứt vi mô, ngăn ngừa hiện tượng mỏi kim loại (metal fatigue) khi hoạt động ở tốc độ vòng quay (RPM) cao.

Dưới đây là bản vẽ kỹ thuật thể hiện mặt cắt và các kích thước đo lường tiêu chuẩn của dòng bạc đạn côn này:

Bản vẽ chi tiết vòng bi côn 30209

Đánh giá hiệu năng vòng bi 30209: Khả năng chịu tải & Độ bền vận hành

Độ tin cậy của một hệ thống truyền động phụ thuộc hoàn toàn vào độ chính xác của các thông số vật lý trên vòng bi. Vòng bi 30209 với kích thước đường kính lỗ trục 45mm là chuẩn mực cho nhiều thiết kế cơ khí hạng trung. Thiết kế góc tiếp xúc tối ưu giữa con lăn và rãnh lăn ngoài giúp mã bạc đạn này triệt tiêu các lực xô dọc trục một cách hoàn hảo.

Bảng phân tích chi tiết thông số kỹ thuật và tác động thực tế của mã 30209 đối với năng lực vận hành máy móc:

Thông Số Kỹ Thuật (Quy Cách) Giá Trị / Kích Thước Lợi Ích Vận Hành Thực Tế Cho Máy Móc
Đường kính trong (d) 45 mm Kích thước tiêu chuẩn phù hợp với các ngõng trục phi 45. Đảm bảo dung sai lắp ghép khít (h6/j6), ngăn chặn tuyệt đối tình trạng xoay ruột làm mài mòn, cháy xước trục cốt.
Đường kính ngoài (D) 85 mm Diện tích bề mặt lưng vòng ngoài đủ lớn để phân tán lực chấn động và nhiệt lượng truyền ra vỏ hộp số (housing), giúp duy trì nhiệt độ bôi trơn ở mức an toàn dưới 80°C.
Độ dày tổng thể (t) 20.75 mm Chiều dày tối ưu cho phép con lăn hình nón có độ nghiêng chuẩn, tạo ra khả năng tự định tâm chống lại lực đẩy dọc trục sinh ra từ bánh răng nghiêng hoặc bánh răng côn.
Độ dày vòng trong (B) 19 mm Mặt bích vòng trong dày dặn, tạo điểm tựa vững chắc cho gờ dẫn hướng, giữ con lăn không bị xô lệch móp méo rọ cách bi (cage) khi thiết bị tăng tốc đột ngột.
Trọng lượng tĩnh 0.488 kg Khối lượng thép đặc tiêu chuẩn, đem lại độ cứng vững cơ học vượt trội, giảm thiểu 40% biên độ rung động cộng hưởng khi cụm máy hoạt động ở công suất tối đa.
Gợi ý mã vòng bi côn d=45mm tải siêu nặng
Vòng bi bạc đạn 30309

Vòng bi - Bạc đạn 30309 (Dòng bi côn)

Dành cho các cơ cấu trục phi 45mm nhưng đòi hỏi tải trọng động cực kỳ lớn (Kích thước: 45 x 100 x 27.25 mm). Ứng dụng phổ biến trong trục bánh xe tải, máy nghiền đá. Phân phối chính hãng SKF, NSK.

Sẵn hàng - Giao hỏa tốc XEM CHI TIẾT

Ứng dụng thực tế và trải nghiệm vận hành của bạc đạn côn 30209

Nhờ cấu trúc mặt lăn nghiêng (tapered), vòng bi 30209 mang lại sự vượt trội về độ ổn định so với các dòng bi cầu rãnh sâu thông thường khi ứng dụng trong các môi trường công nghiệp nặng, nơi lực ép không chỉ đến từ một hướng.

Chủ lực trong hệ thống hộp giảm tốc và truyền động trục vít

Hộp giảm tốc là "trái tim" của hầu hết các dây chuyền sản xuất. Khi các bánh răng nghiêng hoặc bánh răng côn xoắn ăn khớp với nhau để truyền mô-men xoắn, chúng sinh ra một lực xô dọc trục (axial thrust) rất mạnh. Vòng bi 30209 thường được kỹ sư lắp ráp theo từng cặp đối xứng (cấu hình chữ O hoặc chữ X - back-to-back/face-to-face) ở hai đầu trục. Việc này tạo ra một hệ thống hãm cứng dao động, triệt tiêu hoàn toàn độ dơ của bánh răng, gia tăng 45% độ êm ái khi ăn khớp và giảm tiếng ồn ré máy rít lên khi chạy ở tốc độ cao.

Ứng dụng chịu va đập cho trục moay-ơ (Hub) ô tô và xe cơ giới

Trong ngành công nghiệp ô tô tải và xe nâng hàng, trục bánh xe phải gánh toàn bộ trọng lượng xe và hàng hóa (tải hướng tâm), đồng thời phải chịu lực văng ngang khi xe vào cua gắt (tải hướng trục). Vòng bi 30209 được lắp chặt vào ngõng moay-ơ, khóa bằng đai ốc hãm đặc chủng. Thiết kế côn rời giúp thợ garage dễ dàng vô mỡ bò bảo dưỡng định kỳ. Khả năng chống chịu lực sốc (shock load) khi xe vấp ổ gà giúp bảo vệ hệ thống treo và duy trì sự cân bằng của vô lăng.

Bền bỉ trong máy cán màng, máy nghiền và băng tải hạng nặng

Tại các nhà máy cán thép, cán màng nhựa dẻo hay dây chuyền băng tải khai thác khoáng sản, lô trục cuốn liên tục phải đối mặt với ứng suất uốn cong. Rọ cách bi bằng thép dập (pressed steel cage) của vòng bi 30209 duy trì chính xác khoảng cách giữa các con lăn, ngăn ngừa hiện tượng cọ xát trực tiếp sinh nhiệt. Nhờ vậy, máy móc có thể duy trì hoạt động liên tục 24/7, giảm 30% tỷ lệ dừng máy đột ngột do cháy bó kẹt gối đỡ.

So sánh vòng bi 30209 với các mã sản phẩm tương đương (30309, 32209)

Để tối ưu hóa không gian thiết kế bệ máy và đảm bảo hệ số an toàn chịu tải, kỹ sư M&E cần phân biệt rõ năng lực của mã 30209 so với các biến thể vòng bi côn có cùng lỗ trục (d = 45mm) như 30309 và 32209.

Mã Vòng Bi Côn Kích Thước (d x D x T) Tải Trọng Động (C) / Tốc Độ Đặc Điểm Ứng Dụng Chuyên Sâu
30209 45 x 85 x 20.75 mm Tải trọng trung bình - Tốc độ khá cao Phù hợp với không gian cụm vỏ máy hẹp, thiết kế gọn gàng, sử dụng phổ biến nhất trong hộp số cầu và trục băng tải tiêu chuẩn.
30309 45 x 100 x 27.25 mm Tải trọng cực cao (Vòng ngoài to) Mã "series 3". Đường kính ngoài và độ dày lớn hơn hẳn, chuyên trị môi trường rung chấn khốc liệt như máy nghiền kẹp hàm, máy dập thủy lực.
32209 45 x 85 x 24.75 mm Tối ưu kháng lực hướng trục Mã "series 2". Có cùng đường kính ngoài 85mm như 30209 nhưng bề dày chữ T lớn hơn, góc tiếp xúc dốc hơn, gánh lực đẩy dọc trục cực tốt trong máy bơm ly tâm.
Mã Bạc Đạn Côn SKF/NSK Trục 45mm Dạng Mỏng
Vòng bi bạc đạn 32009

Vòng bi - Bạc đạn 32009 (Dòng bi côn)

Dành cho ứng dụng yêu cầu tiết kiệm không gian và tối ưu hóa ma sát lăn (Kích thước: 45 x 75 x 20 mm). Giảm sinh nhiệt, đảm bảo cốt trục phi 45mm vận hành mượt mà ở tốc độ quay liên tục.

Liên hệ kỹ thuật báo giá MUA NGAY CHÍNH HÃNG

Vòng bi 30209 phù hợp với loại máy móc nào? Tư vấn từ kỹ thuật viên Anh Nguyễn

Theo dữ liệu kỹ thuật và kinh nghiệm cung cấp vật tư bảo dưỡng cho hơn 500 nhà máy của Công Ty Thương Mại Anh Nguyễn, mã vòng bi 30209 là sự lựa chọn mang lại chỉ số hiệu suất hoàn vốn (ROI) vượt trội cho các ứng dụng cơ điện hạng nặng.

  • Ưu điểm cốt lõi trong lắp đặt: Nhờ kết cấu "chén" và "côn" rời rạc, thợ bảo trì có thể dễ dàng tháo rời bệ máy để vệ sinh mạt sắt, tra mỡ bò Lithium chịu nhiệt định kỳ mà không cần sử dụng cụm cảo thủy lực lớn. Sản phẩm rất phù hợp cho ngõng trục chính máy tiện CNC, máy băm gỗ, và trục khuỷu máy nén khí Piston công suất lớn.
  • Điểm nhạy cảm cần lưu ý (Nhược điểm cơ học): Bạc đạn côn 30209 có giới hạn chịu đựng độ lệch tâm (misalignment) cực thấp (thường chỉ cho phép sai số tối đa 2 phút góc - arc minutes). Nếu bệ đỡ gia công bị chênh, hoặc trục cốt cong vênh dù chỉ 0.05mm, con lăn sẽ gặp hiện tượng chèn ép cạnh (edge loading). Điều này làm tăng áp lực cực đoan lên hai rìa ngoài của bi đũa, có thể khiến rọ thép nứt vỡ chỉ sau một tuần vận hành.
  • Cảnh báo về tải trọng đặt trước (Pre-load): Việc siết đai ốc hãm ở đầu trục để khử độ "rơ" là bắt buộc, nhưng nếu siết quá tay (âm khe hở) sẽ vô tình ép chặt con lăn vào rãnh lăn. Lớp màng dầu bôi trơn sẽ bị phá vỡ, dẫn tới tình trạng bó kẹt, cháy xám kim loại ở nhiệt độ trên 120°C.

Hướng dẫn SOP chuẩn: Tuyệt đối không dùng búa sắt đóng trực tiếp lên mặt bích vòng bi. Bắt buộc dùng máy gia nhiệt cảm ứng (đạt nhiệt độ 100°C - 110°C) kết hợp ống lót ép bằng đồng đỏ để đưa vòng trong vào ngõng trục nhằm giữ nguyên dung sai cơ khí ban đầu.

Các câu hỏi thường gặp về vòng bi - bạc đạn 30209 (FAQs)

  • Làm thế nào để điều chỉnh khe hở dọc trục chuẩn xác khi lắp bạc đạn 30209?

Quy trình điều chỉnh khe hở đòi hỏi siết hoặc nới đai ốc hãm ở đầu trục, kết hợp lót căn lá (shim đồng). Kỹ thuật viên cần sử dụng đồng hồ so (Dial Indicator) đo lường, giữ lại khe hở tự do dao động từ 0.02mm đến 0.05mm để bù đắp sự giãn nở nhiệt của trục kim loại khi máy nóng lên.

  • Tại sao cụm ổ đỡ dùng vòng bi 30209 lại bị nóng rát bất thường khi vừa chạy rô-đai?

Hơn 90% nguyên nhân xuất phát từ việc siết đai ốc quá chặt gây tải trọng đặt trước (pre-load) quá mức. Phần còn lại là do bơm quá nhiều mỡ bò (vượt quá 50% khoảng trống trong housing), khiến nhiệt lượng không thể tản ra ngoài, làm mỡ sôi và mất khả năng bôi trơn.

  • Tuổi thọ hoạt động (L10 life) của vòng bi 30209 SKF chính hãng là bao lâu?

Nếu được lắp đúng tiêu chuẩn dung sai (trục h6/j6, lỗ H7/J7), căn khe hở chính xác, sử dụng mỡ gốc Lithium chịu nhiệt và bảo vệ bằng phớt chặn bụi nước (2RS/DDU) tốt, vòng bi có thể vận hành ổn định từ 20,000 đến 35,000 giờ làm việc liên tục.

Đặt mua vòng bi 30209 chính hãng giá cạnh tranh tại Vòng bi Anh Nguyễn

Việc sử dụng bạc đạn hàng giả, hàng nhái không đạt chuẩn tôi luyện kim loại là nguyên nhân hàng đầu gây gãy trục, làm đình trệ toàn bộ dây chuyền sản xuất. Tại Công Ty Thương Mại Anh Nguyễn, chúng tôi cam kết phân phối 100% các mã vòng bi - bạc đạn 30209, 30309, 32209 nhập khẩu chính ngạch từ các ông lớn như SKF, NSK, KOYO, NTN, NACHI. Khách hàng sẽ nhận được đầy đủ chứng nhận nguồn gốc xuất xứ và chất lượng (CO/CQ) minh bạch.

Để nhận bảng tra thông số kỹ thuật chi tiết, báo giá sỉ ưu đãi cho doanh nghiệp và tận hưởng dịch vụ giao hàng hỏa tốc toàn quốc, quý khách vui lòng liên hệ ngay Hotline: 0243 227.2176 - 0904.390.083 hoặc đến kiểm tra hàng trực tiếp tại kho ở địa chỉ Số 41 ngõ 105 phố Yên Hòa, Tổ 18, Phường Yên Hoà, Quận Cầu Giấy, Thành phố Hà Nội.

Lưu ý: Thông số kích thước và hình ảnh sản phẩm có thể thay đổi thiết kế rọ cách bi theo từng lô sản xuất của các hãng. Quý khách vui lòng liên hệ Công Ty Thương Mại Anh Nguyễn để nhận hình ảnh thực tế và báo giá vật tư chính xác nhất cho nhu cầu của mình.

```
