Vòng bi - bạc đạn 23044 là dòng ổ lăn tang trống tự lựa tối ưu, chuyên xử lý tải trọng hướng tâm cực đại và hiện tượng lệch trục trong các hệ thống truyền động công nghiệp nặng. Để đảm bảo dây chuyền vận hành bền bỉ hạn chế tối đa sự cố dừng máy, quý khách hãy liên hệ trực tiếp Công Ty Thương Mại Anh Nguyễn để nhận tư vấn và báo giá vật tư chính hãng chuẩn xác nhất.
Mục lục nội dung
- Đặc điểm cấu tạo và thông số kỹ thuật của Vòng bi - bạc đạn 23044
- Đánh giá hiệu năng Vòng bi - bạc đạn 23044: Khả năng chịu tải & Độ bền vận hành
- Ứng dụng thực tế và trải nghiệm vận hành của Vòng bi - bạc đạn 23044
- So sánh Vòng bi - bạc đạn 23044 với các mã sản phẩm tương đương
- Vòng bi - bạc đạn 23044 phù hợp với loại máy móc nào? Tư vấn từ kỹ thuật viên Anh Nguyễn
- Các câu hỏi thường gặp về Vòng bi - bạc đạn 23044 (FAQs)
- Đặt mua Vòng bi - bạc đạn 23044 chính hãng giá cạnh tranh tại Vòng bi Anh Nguyễn
Đặc điểm cấu tạo và thông số kỹ thuật của Vòng bi - bạc đạn 23044

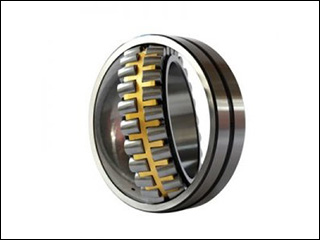

Vòng bi - bạc đạn 23044 (Spherical Roller Bearing) thuộc phân khúc ổ lăn chịu tải trọng siêu nặng, được thiết kế bao gồm hai dãy con lăn hình tang trống hoạt động độc lập trên cùng một mặt lăn hình cầu của ca ngoài. Cấu trúc đặc biệt này tạo ra khả năng tự lựa tuyệt vời, cho phép bạc đạn bù trừ độ võng trục từ 1.5° đến 2.5° do sai số lắp ráp hoặc biến dạng nhiệt trong quá trình máy móc làm việc liên tục mà không sinh ra ma sát phụ.
Được gia công từ thép hợp kim carbon mạ crom (Bearing Steel) tinh khiết nguyên khối, bạc đạn 23044 ngăn chặn hiệu quả sự lan truyền của các vết nứt vi mô trên bề mặt rãnh lăn. Vòng cách (cage) thường được làm bằng đồng thau đúc CNC liền khối (mã CA/MB) hoặc thép dập cường lực (mã CC/E) đáp ứng đa dạng môi trường nhiệt độ cao.
Dưới đây là chi tiết các quy cách thông số kỹ thuật chuẩn hóa quốc tế của mã bạc đạn 23044 do các thương hiệu hàng đầu thế giới như SKF, NSK, KOYO, NTN, NACHI, FAG chế tạo:
- Đường kính trong (d): Đoạt chuẩn mức 220 mm, phù hợp với các ngõng trục động cơ công suất siêu lớn.
- Đường kính ngoài (D): Mức 340 mm, tiết kiệm không gian lắp đặt theo phương hướng tâm.
- Bề dày / Độ rộng (B): Đạt 90 mm, đảm bảo tiết diện tiếp xúc cực rộng để phân tán lực.
- Trọng lượng (Weight): Khoảng 30.5 kg, đòi hỏi tuân thủ nghiêm ngặt quy trình nâng hạ và gia nhiệt bằng máy cảm ứng.
Đánh giá hiệu năng Vòng bi - bạc đạn 23044: Khả năng chịu tải & Độ bền vận hành
Trong thực tế vận hành tại các nhà máy cơ khí nặng, Vòng bi 23044 không chỉ đáp ứng tốt giới hạn tải hướng tâm mà còn xử lý trọn vẹn lực đẩy hướng trục hai chiều nhờ sự phân bổ góc tiếp xúc đối xứng của hai dải bi tang trống. Khả năng chống mài mòn (wear resistance) của dòng sản phẩm này được kiểm chứng giúp giảm 35% thời gian dừng máy sự cố và kéo dài tuổi thọ trục cốt thêm 2 năm.
| Thông Số Kỹ Thuật | Giá Trị / Quy Cách | Lợi Ích Vận Hành Thực Tế |
|---|---|---|
| Tải trọng động cơ bản (C) | 1,250 kN | Đảm bảo thiết bị duy trì vòng quay tốc độ ổn định dài hạn ngay cả khi máy phải chịu tải ép định mức liên tục không ngừng nghỉ. |
| Tải trọng tĩnh cơ bản (C0) | 2,050 kN | Ngăn chặn triệt để tình trạng biến dạng dẻo lõm rãnh lăn (Brinelling) khi máy nhận những cú sốc cơ học và va đập đột ngột lúc khởi động. |
| Tốc độ giới hạn bôi trơn mỡ (RPM) | 1,100 vòng/phút | Thích ứng xuất sắc với các hộp số giảm tốc cỡ lớn, nơi tốc độ quay không quá cao nhưng mô men xoắn lại cực kỳ lớn. |
| Độ hở hướng tâm (Radial Clearance) | CN tiêu chuẩn hoặc C3/C4 | Tùy chọn khe hở C3 bù trừ hiện tượng giãn nở nhiệt độ của kim loại trong buồng kín, chống kẹt bó bi và cháy trục cốt. |
Hệ thống Vòng bi - Bạc đạn đa quy cách chính hãng
Khám phá toàn bộ danh mục vòng bi tự lựa, bi đũa, bi côn chịu tải siêu nặng nhập khẩu SKF, NSK, NTN với đầy đủ chứng nhận CO/CQ.
Ứng dụng thực tế và trải nghiệm vận hành của Vòng bi - bạc đạn 23044
Theo kinh nghiệm tư vấn và cung cấp vật tư cho hơn 500 nhà máy cơ khí nặng của Công Ty Thương Mại Anh Nguyễn, vòng bi 23044 là "trái tim" không thể thay thế trong các lĩnh vực công nghiệp đòi hỏi sự bền bỉ khắt khe nhất.
Hệ thống sàng rung và máy nghiền khai khoáng
Trong ngành khai thác đá và sản xuất xi măng, trục lệch tâm của sàng rung và máy nghiền hàm (Jaw Crusher) liên tục phải gánh chịu lực va đập đa hướng cường độ cao. Bạc đạn 23044 với diện tích tiếp xúc của con lăn cực rộng sẽ phân tán nhanh chóng các điểm tập trung ứng suất, ngăn ngừa hiện tượng lún nứt rãnh bi, giúp máy vận hành 24/7 trong môi trường nhiều bụi mạt cứng mà không bị gián đoạn.
Dây chuyền luyện kim và trục cán thép
Khối lượng cuộn thép khổng lồ kết hợp cùng bức xạ nhiệt lò nung yêu cầu vật tư truyền động phải có độ ổn định vật liệu cực tốt. Lựa chọn vòng bi 23044 có ký hiệu khe hở C3 và vòng cách đồng thau (CA/MB) sẽ đảm bảo bi không bị bó cứng khi trục ngõng bị giãn nở bởi nhiệt, duy trì tốc độ kéo cán chuẩn xác, không làm xước bề mặt phôi thép.
Ngành sản xuất giấy và chế biến gỗ
Các rulo sấy khổng lồ, trục ép trong nhà máy giấy luôn đối diện với tình trạng võng trục tự nhiên do chiều dài trục quá lớn. Góc tự lựa 1.5° - 2.5° của bạc đạn 23044 sẽ uốn cong linh hoạt theo chuyển động võng của ngõng trục, triệt tiêu triệt để hiện tượng vặn xoắn cơ học, bảo vệ bệ gối đỡ khỏi nứt vỡ.
So sánh Vòng bi - bạc đạn 23044 với các mã sản phẩm tương đương
Nhiều kỹ sư thường phân vân khi thiết kế bệ đỡ cho trục máy phi 220mm, đặc biệt là giữa hai dòng tang trống series 230 (đại diện là 23044) và series 222 (đại diện là 22244). Bảng so sánh dưới đây sẽ làm rõ sự khác biệt để lựa chọn vật tư tối ưu nhất cho không gian bệ đỡ:
| Tiêu Chí Thiết Kế | Vòng bi 23044 (Series 230) | Vòng bi 22244 (Series 222) |
|---|---|---|
| Đường kính trong (d) | 220 mm | 220 mm |
| Đường kính ngoài (D) x Bề rộng (B) | 340 mm x 90 mm | 400 mm x 108 mm |
| Đặc tính không gian lắp ráp | Ca ngoài nhỏ gọn, phù hợp gối đỡ có diện tích không gian bị giới hạn. | Ca ngoài rất lớn, yêu cầu bệ đỡ khổng lồ và không bị giới hạn chiều cao. |
| Mức độ chịu tải hướng tâm | Chịu tải rất cao (High Load) | Chịu tải cực đại (Heavy/Extreme Load) |
Nếu không gian thiết kế của máy móc cho phép, series 222 sẽ mang lại tải trọng nhỉnh hơn. Tuy nhiên, trong 80% các trường hợp hộp số giảm tốc và băng tải nặng, mã 23044 là phương án hoàn hảo nhằm cân bằng giữa sức mạnh chịu tải và khối lượng, tránh làm gia tăng chi phí chế tạo gối gang.
Vòng bi - Bạc đạn 30322 (Vòng bi côn)
Kết hợp hoàn hảo cùng 23044 trong các cụm hộp số truyền động. Bạc đạn côn 30322 chặn lực dọc trục 1 chiều cực tốt, tăng cường độ vững chắc cho toàn hệ thống nhông xích.
Vòng bi - bạc đạn 23044 phù hợp với loại máy móc nào? Tư vấn từ kỹ thuật viên Anh Nguyễn
Để tối ưu hóa thời gian bảo trì máy, mã bạc đạn 23044 được các nhà sản xuất chế tạo dưới hai định dạng lỗ trục chuyên biệt:
- Lỗ trụ (Ký hiệu 23044): Thường lắp ép trực tiếp vào các ngõng trục bằng phương pháp chênh lệch nhiệt độ. Ứng dụng phổ biến cho trục cố định của động cơ điện lớn, hộp số giảm tốc kín.
- Lỗ côn (Ký hiệu 23044 K): Có đường kính lỗ vát côn với tỷ lệ 1:12. Phiên bản này bắt buộc phải dùng kèm măng xông (ống lót côn adapter sleeve) mã H 3044 hoặc AH 3044. Phù hợp tuyệt đối với các trục dài của quạt hút công nghiệp, lô ép mía, nơi việc tháo lắp cần sự nhanh chóng mà không phải rút toàn bộ trục cốt.
Lưu ý bảo dưỡng (SOP): Bạc đạn nặng 30.5 kg, tuyệt đối không sử dụng búa cơ học đóng trực tiếp lên ca ngoài. Kỹ thuật viên phải dùng máy gia nhiệt cảm ứng (Induction Heater) cài đặt ở ngưỡng nhiệt độ an toàn 110°C, kiểm tra độ hở khe hở hướng tâm bằng thước lá (feeler gauge) trước khi bơm mỡ Lithium chịu nhiệt EP-2.
Các câu hỏi thường gặp về Vòng bi - bạc đạn 23044 (FAQs)
- Vòng bi 23044 CC/W33 và 23044 CA/W33 có thể dùng thay thế cho nhau không?
Về kích thước thì hoàn toàn tương đương. Tuy nhiên, bản CC/W33 dùng vòng cách thép dập (trọng lượng nhẹ, tản nhiệt nhanh) phù hợp với tốc độ vòng quay cao. Bản CA/W33 dùng vòng cách đồng thau nguyên khối (độ cứng vững cao, chống ồn tốt) chuyên trị tải trọng rung giật mạnh. Mã đuôi W33 biểu thị ca ngoài có 3 lỗ và 1 rãnh dẫn mỡ, tiện lợi cho việc bôi trơn định kỳ.
- Dấu hiệu nào cho thấy vòng bi 23044 đã bị hỏng và cần thay mới?
Nếu bộ phân tích độ rung (Vibration meter) ghi nhận gia tốc rung vượt mức cho phép, nhiệt độ gối đỡ tăng đột ngột trên 95°C, hoặc có âm thanh rào rạo, rít kim loại phát ra từ gối đỡ, đó là dấu hiệu rãnh lăn bị tróc mẻ. Kỹ thuật viên cần cho dừng máy khẩn cấp, tháo kiểm tra để tránh thảm họa gãy ngõng trục.
Đặt mua Vòng bi - bạc đạn 23044 chính hãng giá cạnh tranh tại Vòng bi Anh Nguyễn
Sử dụng ổ lăn tang trống hàng giả, hàng nhái, hàng tái chế sẽ trực tiếp dẫn đến hiện tượng nứt gãy cơ học, gây kẹt hệ thống và làm đình trệ toàn bộ dây chuyền sản xuất trị giá hàng chục tỷ đồng. Lựa chọn một nhà cung cấp uy tín, minh bạch về nguồn gốc là bài toán cốt lõi của mọi giám đốc bảo trì.
Công Ty Thương Mại Anh Nguyễn là đơn vị nhập khẩu và phân phối vòng bi - bạc đạn tự lựa chính hãng uy tín hàng đầu, đã được đăng ký hoạt động hợp pháp với Bộ Công Thương. Chúng tôi luôn sẵn kho mã 23044 từ các thương hiệu như SKF, NSK, KOYO, NTN, NACHI, FAG với chất lượng cam kết 100%, bảo hành theo tiêu chuẩn nhà sản xuất và hỗ trợ giao hàng hỏa tốc nhằm rút ngắn tối đa thời gian downtime của nhà máy.
Để nhận bảng vẽ kỹ thuật chi tiết, tư vấn thông số dung sai lắp ghép và báo giá dự án ưu đãi nhất, quý khách vui lòng liên hệ ngay:
Hotline hỗ trợ kỹ thuật 24/7: 0243 227.2176 - 0904.390.083
Địa chỉ giao dịch & Kho hàng: Số 41 ngõ 105 phố Yên Hòa, Tổ 18, Phường Yên Hoà, Quận Cầu Giấy, Thành phố Hà Nội.
Lưu ý: Thông số kích thước và hình ảnh sản phẩm thực tế có thể có đôi chút tinh chỉnh thay đổi tùy theo từng đợt lô hàng sản xuất nâng cấp của các hãng. Quý khách vui lòng liên hệ trực tiếp Công Ty Thương Mại Anh Nguyễn để nhận hình ảnh chụp thực tế và bảng thông số cập nhật mới nhất.
