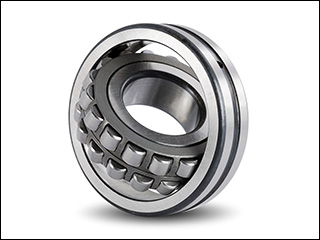

Vòng bi - bạc đạn 22205
Thông tin chung :
- Thương hiệu : SKF, NSK, NTN, FAG, TIMKEN...
- Trạng thái : Còn hàng
- Tình trạng : Mới 100%
- Bảo hành : Chính hãng
- Giao hàng : Toàn quốc
- Chủng loại : Vòng bi - bạc đạn tang trống
0904 390 083 – 0243 227 2176
Info@vongbianhnguyen.com
Vòng bi - bạc đạn 22205 là dòng bạc đạn tang trống tự lựa hai dãy chuyên dụng cho trục đường kính 25mm với khả năng chịu tải trọng cực cao. Sản phẩm được nhập khẩu chính hãng và phân phối trực tiếp với đầy đủ chứng nhận CO/CQ tại Công Ty Thương Mại Anh Nguyễn.
Mục lục nội dung kỹ thuật
- Đặc điểm cấu tạo và thông số kỹ thuật của Vòng bi - bạc đạn 22205
- Đánh giá hiệu năng Vòng bi - bạc đạn 22205: Khả năng chịu tải & Độ bền vận hành
- Ứng dụng thực tế và trải nghiệm vận hành của Vòng bi - bạc đạn 22205
- So sánh Vòng bi - bạc đạn 22205 với các mã sản phẩm tương đương
- Vòng bi - bạc đạn 22205 phù hợp với loại máy móc nào? Tư vấn từ kỹ thuật viên Anh Nguyễn
- Các câu hỏi thường gặp về Vòng bi - bạc đạn 22205 (FAQs)
- Đặt mua Vòng bi - bạc đạn 22205 chính hãng giá cạnh tranh tại Vòng bi Anh Nguyễn
Chính hãng SKF, NSK, KOYO, NTN
Vòng bi - Bạc đạn công nghiệp chính hãng
Đầy đủ chứng nhận CO/CQ từ nhà sản xuất. Kho hàng Yên Hòa luôn sẵn sàng cấp hỏa tốc cho các nhà máy sản xuất.
Đặc điểm cấu tạo và thông số kỹ thuật của Vòng bi - bạc đạn 22205
Vòng bi - bạc đạn 22205 là ổ lăn tang trống hai dãy tự lựa có kích thước tiêu chuẩn d = 25mm, D = 52mm, bề dày B = 18mm cùng trọng lượng 0.17 kg. Sản phẩm triệt tiêu ma sát và chống rung giật cơ học trên các trục quay tải nặng.
- Vòng ngoài mặt cầu: Đường lăn lòng cầu liên tục cho phép cụm con lăn tự chỉnh góc linh hoạt từ 1.5° đến 2.5°.
- Vòng trong hai rãnh lăn: Được gia công rãnh tôi cao tần đạt độ cứng 58 - 64 HRC, hạn chế tối đa mài mòn rỗ mặt.
- Con lăn tang trống đối xứng: Thiết kế thùng đối xứng giúp phân bổ ứng suất tiếp xúc đều dọc theo bề mặt làm việc.
- Rãnh và lỗ bôi trơn W33: Tích hợp 1 rãnh dầu cùng 3 lỗ bôi trơn trên ca ngoài, hỗ trợ tiếp mỡ trực tiếp vào tâm ổ.
Bản vẽ mặt cắt thể hiện cấu trúc con lăn kép và quy cách hình học của dòng bạc đạn tang trống 22205:

Dòng sản phẩm có hai dạng lỗ ngõng trục để đáp ứng phương án cơ khí khác nhau:
- Lỗ trụ tròn thẳng: Lắp ghép trực tiếp lên trục gia công có dung sai mài chính xác h6, k6 hoặc m5.
- Lỗ côn tỉ lệ 1:12 (Ký hiệu đuôi K): Lắp kết hợp với măng xông rút H305 trên các trục trơn dài không gia công gờ chặn.
- Vật liệu vòng cách đa dạng: Vòng cách dập thép (mã E/CC), vòng cách đồng đúc liền khối (CA/CAM) hoặc Polyamide (TVPB).
Đánh giá hiệu năng Vòng bi - bạc đạn 22205: Khả năng chịu tải & Độ bền vận hành
Ổ lăn 22205 đạt tải trọng động danh định C = 34.5 kN và tải trọng tĩnh C0 = 32.5 kN, đảm bảo tuổi thọ thiết kế vượt 25,000 giờ làm việc liên tục. Khả năng tự lựa triệt tiêu 100% hiện tượng kẹt cục bộ khi trục máy bị võng dưới tải trọng nặng.
- Chịu tải hướng tâm cực đại: Con lăn kép cỡ lớn hấp thụ toàn diện lực uốn từ bánh đai, bánh răng và cánh khuấy.
- Chịu tải hướng trục hai chiều: Góc tiếp xúc con lăn hỗ trợ giữ ổn định vị trí dọc trục mà không làm trượt bi.
- Giới hạn tốc độ quay ấn tượng: Đạt 8,000 RPM khi bôi trơn bằng mỡ và lên đến 11,000 RPM khi bôi trơn ngâm dầu tuần hoàn.
Bảng thông số kỹ thuật chi tiết của Vòng bi - bạc đạn 22205 theo tiêu chuẩn quốc tế ISO 15:
| Thông số kỹ thuật | Giá trị / Quy cách | Lợi ích vận hành thực tế |
|---|---|---|
| Ký hiệu quốc tế | 22205 (22205 E / 22205 EK / 22205 CA/W33) | Chuẩn hóa kích thước toàn cầu, dễ dàng thay thế giữa các thương hiệu lớn. |
| Đường kính trong (d) | 25 mm | Ôm khít ngõng trục động cơ tiêu chuẩn, hạn chế tối đa độ rơ lắc. |
| Đường kính ngoài (D) | 52 mm | Lắp đặt chuẩn xác vào gối đỡ đúc hoặc thân hộp số mà không cần gia công lại. |
| Độ dày vòng bi (B) | 18 mm | Tăng tiết diện tiếp xúc, phân tán mô men uốn hiệu quả hơn 30% so với bạc đạn cầu. |
| Trọng lượng tịnh | 0.17 kg | Nhẹ, dễ dàng cân bằng động, giảm quán tính quay trên các trục tốc độ cao. |
| Tải trọng động (C) | 34.5 kN | Chống phá hủy mỏi bề mặt kim loại khi máy móc rung chấn liên tục. |
| Tải trọng tĩnh (C0) | 32.5 kN | Ngăn ngừa biến dạng rãnh lăn khi dừng máy đột ngột hoặc chịu xung lực tức thời. |
| Độ hở hướng tâm | CN (20 - 35 µm) hoặc C3 (35 - 50 µm) | Duy trì khe hở bôi trơn màng dầu khi vòng trong giãn nở nhiệt lúc hoạt động. |
| Cấp chính xác chế tạo | P0 / Normal (Tiêu chuẩn ABEC-1) | Vận hành êm dịu, mức ồn âm thanh dưới 65 dB ở vận tốc định mức. |
Độ bền vòng bi được gia cố nhờ công nghệ nhiệt luyện thấm carbon giúp bề mặt tôi cứng nhưng phần lõi dẻo dai, chống nứt vỡ khi va chạm tải trọng xung.
Ứng dụng thực tế và trải nghiệm vận hành của Vòng bi - bạc đạn 22205
Dòng bạc đạn 22205 được ứng dụng sâu rộng trong các dây chuyền chế tạo cơ khí tải vừa và nặng tại Việt Nam nhờ khả năng thích nghi môi trường bụi bẩn và nhiệt độ cao.
Ứng dụng trong hệ thống quạt hút ly tâm và động cơ rung công nghiệp
Quạt hút công nghiệp làm việc ở tốc độ cao sinh ra nhiệt độ trục trên 80°C kèm theo mất cân bằng cánh động cơ.
- Khả năng tự lựa của mã 22205 triệt tiêu rung động mất cân bằng cánh, bảo vệ toàn vẹn cổ trục.
- Khe hở hướng tâm C3 ngăn chặn sự cố bó kẹt trục khi vòng trong nở nhiệt nhanh hơn vòng ngoài.
- Giảm nhiệt độ làm việc từ 5°C đến 12°C so với khi sử dụng các loại bạc đạn bi cầu truyền thống.
Vận hành bền bỉ trên các trục dẫn hướng băng tải và máy chế biến gỗ
Máy xẻ gỗ, máy bào bốn mặt và con lăn băng tải xỉ than tạo ra lực va chạm định kỳ và mật độ bụi mịn rất lớn.
- Kết cấu con lăn tang trống đôi phân bổ đều tải trọng uốn, chống hiện tượng nứt vỡ ca bi do sốc tải.
- Rãnh mỡ W33 đẩy trôi các mạt bụi gỗ xâm nhập, gia tăng chu kỳ thay mỡ từ 3 tháng lên 6 tháng.
- Giảm 40% chi phí bảo dưỡng định kỳ và ngăn ngừa hoàn toàn nguy cơ dừng dây chuyền đột xuất.
Ứng dụng trong hộp giảm tốc bánh răng nghiêng và máy bơm công nghiệp
Hộp giảm tốc công nghiệp sinh ra lực dọc trục liên tục từ bánh răng nghiêng tác động trực tiếp lên gối trục.
- Hai dãy bi nghiêng giúp ổ 22205 tiếp nhận cả lực dọc trục lẫn lực hướng tâm mà không cần dùng ổ chặn phụ.
- Độ cứng vững tiếp xúc cao giữ chính xác khoảng cách ăn khớp bánh răng, triệt tiêu tiếng hú bánh răng.
- Duy trì độ đồng tâm tối ưu cho các phốt chặn cơ khí của máy bơm nước lưu lượng lớn.
Vòng bi - bạc đạn 21305 (Tang trống)
Vòng bi tang trống cốt 25mm, đường kính ngoài 62mm chịu lực siêu trọng. Nhập khẩu trực tiếp từ SKF, NSK, KOYO.
So sánh Vòng bi - bạc đạn 22205 với các mã sản phẩm tương đương
Khi thiết kế cơ cấu trục đường kính 25mm, các kỹ sư thường phân vân giữa bạc đạn tang trống 22205, bạc đạn cầu rãnh sâu 6205, bạc đạn cầu tự lựa 1205 và bạc đạn côn 30205.
| Tiêu chí so sánh | 22205 (Tang trống) | 6205 (Bi cầu rãnh sâu) | 1205 (Cầu tự lựa) | 30205 (Bạc đạn côn) |
|---|---|---|---|---|
| Kích thước (d x D x B) | 25 x 52 x 18 mm | 25 x 52 x 15 mm | 25 x 52 x 15 mm | 25 x 52 x 16.25 mm |
| Tải trọng động C (kN) | 34.5 kN (Rất cao) | 14.8 kN (Trung bình) | 12.5 kN (Thấp) | 27.5 kN (Cao) |
| Khả năng tự lựa | Tốt (1.5° - 2.5°) | Không có (< 0.15°) | Rất tốt (2.5° - 3.0°) | Không có |
| Tải trọng hướng trục | Hai chiều vừa phải | Hai chiều nhỏ | Rất thấp | Một chiều cực lớn |
| Độ nhạy rung chấn | Chống sốc tuyệt vời | Dễ mẻ bi khi sốc tải | Dễ dập rãnh bi | Chịu sốc tốt |
| Yêu cầu lắp ráp | Cần canh chỉnh cẩn thận | Đơn giản, dễ lắp | Đơn giản | Phải chỉnh khe hở dọc trục |
So sánh cho thấy 22205 mang tải trọng động cao gấp 2.3 lần so với bi cầu 6205 và gấp 2.7 lần so với 1205 trên cùng không gian lắp đặt.
Vòng bi côn 30205 chỉ chịu lực một hướng và đòi hỏi lắp đôi đối xứng, trong khi 22205 độc lập xử lý rung lắc hai chiều hiệu quả.
Vòng bi - bạc đạn 22308 (Tang trống)
Bạc đạn tang trống tự lựa 2 dãy con lăn cỡ lớn, khả năng chịu tải trọng xung kích cực đại và bù lệch trục vượt trội cho máy nghiền, máy cán.
Vòng bi - bạc đạn 22205 phù hợp với loại máy móc nào? Tư vấn từ kỹ thuật viên Anh Nguyễn
Theo kinh nghiệm tư vấn vật tư truyền động cho hơn 500 nhà xưởng tại miền Bắc, Vòng bi Anh Nguyễn khuyến nghị các giải pháp lắp ghép tối ưu sau:
- Thiết bị sàng rung và nghiền đá cỡ nhỏ: Nên dùng mã 22205 CAM/W33 với vòng cách đồng thau nguyên khối để triệt tiêu sốc gia tốc.
- Động cơ quạt công nghiệp lò sấy: Ưu tiên chọn mã khe hở C3 (22205 C3) kết hợp mỡ chịu nhiệt độ cao gốc tổng hợp.
- Trục chuyển hướng băng tải công nghiệp: Có thể sử dụng mã đuôi E với vòng cách thép dập để tiết kiệm chi phí vật tư.
Ưu nhược điểm kỹ thuật mà kỹ sư vận hành cần lưu ý trước khi triển khai lắp đặt:
- Ưu điểm: Bền bỉ vượt trội, bù sai lệch trục hoàn hảo, không kẹt bi khi nhiệt độ tăng cao, tuổi thọ gấp đôi bạc đạn thường.
- Nhược điểm: Giá thành cao hơn bạc đạn bi cầu 6205, yêu cầu quy trình gia nhiệt chuyên dụng khi đóng vào trục.
Quy chuẩn nhiệt khi lắp ráp: Tuyệt đối không dùng búa đóng trực tiếp vào vành bi. Sử dụng máy gia nhiệt cảm ứng gia nhiệt vòng bi lên 100°C - 110°C để đường kính giãn nở trước khi trượt êm vào trục.
Các câu hỏi thường gặp về Vòng bi - bạc đạn 22205 (FAQs)
- Vòng bi 22205 K khác gì so với mã 22205 tiêu chuẩn?
Mã đuôi K có lỗ trục hình côn 1:12, lắp ghép thông qua măng xông H305 trên trục thẳng, còn mã 22205 chuẩn có lỗ trụ ép thẳng vào ngõng trục.
- Khi nào cần sử dụng khe hở vòng bi C3 cho mã 22205?
Chọn khe hở C3 khi máy vận hành trên 100°C, môi trường giải nhiệt kém hoặc mối ghép trục có độ dôi ép chặt làm co ngót vành trong.
- Vòng cách thép (E) và vòng cách đồng (CA) loại nào tốt hơn?
Vòng cách thép E nhẹ, phù hợp tốc độ cao. Vòng cách đồng CA chịu mài mòn, chịu chấn động mạnh và chống biến dạng nhiệt vượt trội.
- Làm sao nhận biết vòng bi 22205 chính hãng tại kho Anh Nguyễn?
Sản phẩm chính hãng có khắc laser sắc nét trên mặt vành, mã QR truy xuất xuất xứ trên vỏ hộp và đi kèm đầy đủ chứng chỉ CO/CQ.
Đặt mua Vòng bi - bạc đạn 22205 chính hãng giá cạnh tranh tại Vòng bi Anh Nguyễn
Công Ty Thương Mại Anh Nguyễn cam kết cung cấp vòng bi 22205 chính hãng SKF, NSK, KOYO, NTN, NACHI, FAG với giá đại lý tốt nhất thị trường. Để nhận bảng thông số thực tế và tư vấn kỹ thuật chuyên sâu, quý khách vui lòng liên hệ Hotline: 0243 227.2176 - 0904.390.083 hoặc ghé thăm văn phòng tại địa chỉ Số 41 ngõ 105 phố Yên Hòa, Cầu Giấy, Hà Nội.
Lưu ý: Thông số kích thước và hình ảnh sản phẩm có thể thay đổi theo từng lô sản xuất của hãng. Quý khách vui lòng liên hệ Công Ty Thương Mại Anh Nguyễn để nhận bảng thông số thực tế và báo giá ưu đãi nhất.
