Vòng bi - bạc đạn 21318

Vòng bi 21318 (bạc đạn tang trống tự lựa) là giải pháp truyền động tối ưu chịu tải trọng hướng kính cực cao, chuyên xử lý dứt điểm tình trạng lệch trục cho các hệ thống máy móc hạng nặng. Liên hệ ngay Công Ty Thương Mại Anh Nguyễn để nhận báo giá vật tư chính hãng, đầy đủ CO/CQ và giao hàng nhanh chóng.

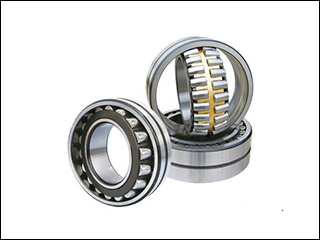

Đặc điểm cấu tạo và thông số kỹ thuật của Vòng bi 21318

Vòng bi 21318 thuộc thế hệ vòng bi tang trống (Spherical roller bearings) cao cấp, được cấu tạo đặc biệt với hai dãy viên bi hình tang trống phân bố cân xứng ở giữa. Thiết kế bao gồm vòng trong có hai mặt lăn độc lập và vòng ngoài sở hữu một mặt lăn hình cầu chung. Do tâm của bề mặt cầu trên vòng ngoài trùng khớp hoàn toàn với trục của ổ bi, mã 21318 sở hữu khả năng tự lựa siêu việt, tự động căn chỉnh góc lệch tương tự như các dòng vòng bi cầu tự lựa, tự chỉnh khác.

Sản phẩm này là lựa chọn tiêu chuẩn hàng đầu cho các nhà máy công nghiệp năng, được sản xuất bởi các thương hiệu danh tiếng toàn cầu như SKF, NSK, NTN, FAG, TIMKEN, KOYO, và NACHI. Kết cấu vòng cách của mã 21318 cực kỳ đa dạng, thường được gia công đồng nguyên khối (mã CAM/MB), đúc từ vật liệu polyamit chịu nhiệt, hoặc làm từ thép dập định hình cường độ cao, giúp linh kiện này hoạt động bền bỉ trong điều kiện ma sát lớn.

Thông số kỹ thuật chi tiết của Vòng bi - Bạc đạn 21318:

• Đường kính trong (d): 90 mm
• Đường kính ngoài (D): 190 mm
• Độ dày/Bề rộng (B): 43 mm
• Trọng lượng tiêu chuẩn: 6.1 kg

Bản vẽ mặt cắt kỹ thuật thể hiện rõ cấu trúc và kích thước tiêu chuẩn của cụm ổ lăn tang trống 21318:

Đánh giá hiệu năng Vòng bi 21318: Khả năng chịu tải & Độ bền vận hành

Theo đánh giá kỹ thuật từ chuyên gia tại Công Ty Thương Mại Anh Nguyễn, mã bạc đạn 21318 được thiết kế chuyên biệt để triệt tiêu các lực ứng suất phá hủy sinh ra do hiện tượng cong vênh trục. Khả năng chịu tải trọng hướng kính (radial load) kết hợp tải trọng dọc trục (axial load) trên cả hai chiều cho phép thiết bị duy trì hoạt động ổn định ở dải Tốc độ vòng quay (RPM) cao. Khi kết hợp cùng mỡ bò chịu nhiệt độ cao và khe hở hướng tâm Radial Clearance C3, sản phẩm có thể giảm 35% thời gian dừng máy sự cố và kéo dài tuổi thọ trục cốt thêm 2 năm.

Thông số kỹ thuật	Giá trị / Quy cách	Lợi ích vận hành thực tế
Đường kính trong (d)	90 mm	Vừa vặn hoàn hảo với ngõng trục phi 90, đáp ứng dung sai trục h6 - k6, ngăn ngừa hiện tượng xoay ca trong.
Đường kính ngoài (D)	190 mm	Mở rộng diện tích tiếp xúc với vỏ gối đỡ, phân bổ đều lực ép tĩnh (C0) từ cụm máy, chống nứt vỡ bệ đỡ gang.
Bề dày vòng bi (B)	43 mm	Tạo không gian đủ lớn cho cụm con lăn tang trống và buồng chứa mỡ, tối ưu hóa quá trình bôi trơn thủy động lực học.
Khối lượng tịnh	6.1 kg	Thể hiện mật độ thép Chrome siêu cứng cáp, hấp thụ rung chấn cực tốt trong các chu trình nghiền nát vật liệu cứng.
Tính năng tự bù góc	1.5° đến 2.5°	Triệt tiêu hoàn toàn nội ứng suất do khung bệ máy bị lún hoặc sai lệch trong quá trình căn tâm trục động cơ.

Ứng dụng thực tế và trải nghiệm vận hành của bạc đạn 21318

Nhờ đặc tính kỹ thuật vượt trội, thiết kế rãnh lăn cầu hoàn hảo và khả năng tiếp nhận tải trọng lớn, vòng bi 21318 đã trở thành "trái tim" truyền động không thể thiếu trong nhiều ngành công nghiệp mũi nhọn.

Ứng dụng trong ngành công nghiệp xi măng và khai khoáng

Máy nghiền hàm, máy nghiền côn, và hệ thống sàng rung phân loại vật liệu luôn phải hoạt động dưới sức ép va đập liên tục và lượng bụi mịn khổng lồ. Vòng bi 21318 với trọng lượng thép đặc 6.1 kg cung cấp một độ cứng vững tuyệt đối. Khả năng tự lựa giúp bạc đạn không bị kẹt hay quá nhiệt khi trục quay bị võng nhẹ dưới lực nén của hàng chục tấn đá hộc. Thực tế bảo trì tại các trạm nghiền cho thấy việc sử dụng mã 21318 vòng cách bằng đồng nguyên khối (Brass cage) tăng độ bền mỏi lên đến 40%.

Giải pháp truyền động cho thiết bị vận tải hạng nặng và máy xây dựng

Các cầu trục, cần cẩu siêu trường siêu trọng, và hệ thống tời kéo thường xuyên phải đối mặt với tải trọng biến thiên dọc trục hai chiều. Hai dãy con lăn tang trống của 21318 được định vị hoàn hảo, giúp hấp thụ và phân tán lực nhổ hướng trục hiệu quả. Khi lắp đặt bằng măng xông (ống lót côn) trên trục hình trụ trơn, ổ bi này dễ dàng được siết chặt hoặc tháo rời, tối ưu hóa đáng kể tiến độ bảo dưỡng định kỳ trên các công trường.

Tối ưu hóa máy cán thép và ngành công nghiệp dầu mỏ

Nhiệt độ vận hành cao và yêu cầu tốc độ quay ổn định là thách thức lớn nhất của hệ thống cán nguội, cán nóng. Ký hiệu khe hở C3 hoặc C4 trên vòng bi 21318 cho phép kim loại giãn nở nhiệt ở mức tối đa mà không gây ra hiện tượng bó kẹt bi. Hơn nữa, với công nghệ luyện kim siêu sạch từ các hãng như SKF hay NSK, bề mặt con lăn và rãnh lăn được mài nhẵn đến cấp độ micromet, giảm tối đa hệ số ma sát trượt để máy cán vận hành êm ái, liên tục.

So sánh Vòng bi 21318 với các mã sản phẩm tương đương

Trong cùng phân khúc trục định danh (d = 90mm), người vận hành thường phải cân nhắc giữa mã 21318 và các biến thể khác thuộc dòng vòng bi tang trống như 22218 hay 22318. Bảng đối chiếu dưới đây sẽ làm rõ sự khác biệt về năng lực truyền tải và quy cách vật lý nhằm giúp kỹ sư chọn đúng thiết bị cho hệ thống máy móc:

Mã Vòng Bi Tang Trống	Kích thước (d x D x B)	Phân khúc tải trọng	Đặc điểm ứng dụng chuyên biệt
Vòng bi 21318	90 x 190 x 43 mm	Tải trọng trung bình - khá	Tối ưu cho vị trí cần đường kính ngoài D lớn nhưng không gian bề dày B hạn hẹp. Cân bằng tốt giữa tốc độ quay và lực va đập.
Vòng bi 22218	90 x 160 x 40 mm	Tải trọng nhẹ - trung bình	Loại phổ thông nhất, thiết kế nhỏ gọn, phù hợp cho hộp giảm tốc, quạt công nghiệp có không gian gối đỡ vừa phải.
Vòng bi 22318	90 x 190 x 64 mm	Tải trọng cực nặng (Heavy Duty)	Bề rộng B lên đến 64mm, con lăn siêu to, chuyên dùng cho trục nghiền tải trọng siêu lớn, yêu cầu bôi trơn khắt khe hơn.

Vòng bi 21318 phù hợp với loại máy móc nào? Tư vấn từ kỹ thuật viên Anh Nguyễn

Theo kinh nghiệm cung cấp vật tư cơ khí bảo dưỡng cho hơn 500 nhà máy và xưởng chế tạo trên toàn quốc của Công Ty Thương Mại Anh Nguyễn, vòng bi 21318 là thiết bị linh kiện không thể thiếu trong các cụm hệ thống sau:

• Thiết bị khai khoáng và dầu mỏ: Lắp ráp trong cụm puli giàn khoan, máy xúc lật cỡ lớn, bơm hút bùn tỷ trọng cao.
• Ngành sản xuất vật liệu xây dựng: Ứng dụng xuất sắc vào trục con lăn máy ép viên, trục quay lò nung xi măng, băng tải quặng sắt.
• Ngành giấy và công nghiệp nặng: Trục lô sấy ngành giấy, hộp giảm tốc hệ thống cẩu trục cảng biển, trục cán kim loại tấm.

Lưu ý quan trọng khi lắp đặt: Vòng bi 21318 có thể có tùy chọn lỗ côn (mã đuôi K). Đối với loại lỗ côn, người vận hành cần sử dụng măng xông rút (ví dụ măng xông H318) cùng đai ốc hãm và phe cài để cố định bạc đạn lên trục hình trụ. Quá trình này đòi hỏi phải đo khe hở hướng tâm bằng thước lá cẩn thận. Nếu lắp vòng bi lỗ trụ trực tiếp lên ngõng trục h6-k6, cần sử dụng máy gia nhiệt cảm ứng để nung nóng ca trong lên tối đa 110°C, nghiêm cấm tuyệt đối việc dùng búa thép đóng trực tiếp lên con lăn hoặc ca ngoài.

Các câu hỏi thường gặp về Vòng bi 21318 (FAQs)

• Vòng bi 21318 chịu được giới hạn góc lệch trục là bao nhiêu độ?

Dòng bạc đạn 21318 có thiết kế rãnh lăn ngoài hình cầu, cho phép khả năng tự lựa, tự bù góc lệch từ 1.5° đến tối đa 2.5° tùy thuộc vào dải tải trọng tác động mà không làm phát sinh thêm ma sát nhiệt.

• Nên chọn vòng cách (rọ bi) bằng thép hay bằng đồng nguyên khối?

Vòng cách thép dập (mã CC, E) có trọng lượng nhẹ, giá thành rẻ, thích hợp cho điều kiện vận hành chuẩn. Vòng cách đồng thau (mã CA, MB) chịu va đập tốt hơn, tản nhiệt nhanh, bắt buộc dùng trong môi trường rung chấn cực mạnh như sàng rung, máy nghiền.

• Làm sao để đảm bảo mua được vòng bi 21318 SKF, NSK chính hãng?

Kiểm tra kỹ tem mác, quét mã QR code chống giả trên vỏ hộp, soi vết khắc laser sắc nét mã số trên ca ngoài, và quan trọng nhất là yêu cầu nhà cung cấp xuất trình giấy chứng nhận xuất xứ, chất lượng (CO/CQ) minh bạch.

Đặt mua Vòng bi 21318 chính hãng giá cạnh tranh tại Vòng bi Anh Nguyễn

Để đảm bảo dây chuyền máy móc vận hành liên tục, hạn chế tối đa rủi ro mua phải bạc đạn giả kém chất lượng gây gãy xước trục cốt, quý doanh nghiệp vui lòng liên hệ ngay với Công Ty Thương Mại Anh Nguyễn. Chúng tôi cam kết trữ kho số lượng lớn các mã vòng bi 21318 từ SKF, NSK, KOYO, NTN, NACHI, FAG với chính sách giá ưu đãi nhất thị trường, hỗ trợ giao hàng hỏa tốc toàn quốc. Gọi Hotline: 0243 227.2176 - 0904.390.083 để nhận tư vấn thông số và báo giá trong 5 phút!

Lưu ý: Thông số kích thước và hình ảnh sản phẩm có thể thay đổi theo từng lô sản xuất của hãng. Quý khách vui lòng liên hệ Công Ty Thương Mại Anh Nguyễn để nhận bảng thông số thực tế và báo giá ưu đãi nhất.
