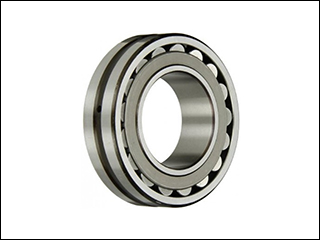

Vòng bi - bạc đạn 21317

Vòng bi - bạc đạn 21317 là dòng bạc đạn tang trống tự lựa chuyên dụng, sở hữu khả năng chịu tải trọng hướng kính và hướng trục cực đại cho máy móc công nghiệp nặng. Trải nghiệm giải pháp truyền động chính xác, giảm thiểu thời gian dừng máy với vật tư chính hãng tại Công Ty Thương Mại Anh Nguyễn.

Đặc điểm cấu tạo và thông số kỹ thuật của vòng bi - bạc đạn 21317

Vòng bi - bạc đạn 21317 (Spherical roller bearing) là loại vòng bi công nghiệp cao cấp, được thiết kế với hai dãy viên bi hình tang trống phân bố đều ở giữa vòng trong (có hai mặt lăn) và vòng ngoài (có một mặt lăn hình cầu). Điểm ưu việt cốt lõi của thiết kế này là tâm của bề mặt cầu trên vòng ngoài trùng hoàn toàn với trục của ổ, tạo ra khả năng tự lựa, tự chỉnh tâm xuất sắc trong điều kiện trục bị võng hoặc lệch do tải trọng nặng.

Nhờ đặc tính tự bù trừ độ lệch trục từ 1.5° đến 2.5°, bạc đạn 21317 loại bỏ hoàn toàn các ứng suất cục bộ tàn phá tuổi thọ cụm truyền động. Sản phẩm này có thể được thiết kế với lỗ trụ tiêu chuẩn hoặc lỗ côn (ký hiệu K), cho phép lắp đặt linh hoạt trực tiếp lên trục hình trụ hoặc gắn lên trục thông qua măng xông (ống lót côn). Vật liệu chế tạo vòng cách rất đa dạng, bao gồm đồng nguyên khối gia công cơ khí (phù hợp nhiệt độ cao, chống rung), thép dập nguyên tấm (trọng lượng nhẹ, phổ biến), hoặc Polyamide đúc gia cường sợi thủy tinh (hoạt động êm ái, giảm ma sát).

Thông số kỹ thuật tiêu chuẩn của vòng bi 21317 được đo lường chính xác với sai số tính bằng micromet:

• Đường kính trong (d): 85 mm (Đảm bảo độ nêm khít hoàn hảo với trục cốt cỡ trung - lớn).
• Đường kính ngoài (D): 180 mm (Thiết kế áo ngoài dày, gia tăng thể tích chứa con lăn lớn).
• Độ dày/Bề rộng (B): 41 mm (Phân bổ lực ép đồng đều trên hành trình con lăn).
• Trọng lượng tiêu chuẩn: 5.20 kg (Kết cấu thép cường lực cao cấp, khối lượng lớn giúp hấp thụ rung chấn).
• Thương hiệu phổ biến: Các nhà sản xuất hàng đầu thế giới như SKF (Thụy Điển), NSK, NTN, KOYO, NACHI (Nhật Bản), FAG (Đức) đều sản xuất mã model thông dụng này.

Bản vẽ chi tiết và kết cấu cắt ngang của vòng bi 21317:

Đánh giá hiệu năng vòng bi 21317: Khả năng chịu tải & Độ bền vận hành

Được mệnh danh là "cỗ xe tăng" trong hệ thống truyền động cơ khí, vòng bi 21317 thể hiện sức mạnh vượt trội khi đối mặt với các dạng tải trọng hỗn hợp. Nó không chỉ gánh chịu tải trọng hướng kính (Radial load) cực đại mà còn đáp ứng tốt tải trọng hướng trục (Axial load) theo cả hai chiều. Điều này đạt được nhờ biên dạng tiếp xúc hình nêm giữa con lăn tang trống và rãnh lăn, giúp mở rộng diện tích chịu lực lên tới 35% so với vòng bi cầu thông thường.

Về mặt vật liệu, các mã bạc đạn 21317 chính hãng được tinh luyện từ thép hợp kim Chrome cacbon cao (GCr15), trải qua quá trình nhiệt luyện khắt khe để đạt độ cứng bề mặt từ 60-65 HRC, nhưng vẫn duy trì độ dẻo dai ở lõi để không bị nứt vỡ khi chịu sốc cơ học. Bảng dưới đây phân tích cụ thể mối tương quan giữa thông số kỹ thuật và lợi ích thực tế mang lại cho dây chuyền nhà máy:

Thông số kỹ thuật / Đặc tính	Giá trị / Quy cách chuẩn	Lợi ích vận hành thực tế
Tải trọng động cơ bản (C)	Lên đến 350 kN (Tùy hãng)	Cho phép vòng bi hoạt động liên tục hàng chục ngàn giờ dưới áp lực lớn mà không bị mỏi bề mặt kim loại.
Tải trọng tĩnh cơ bản (C0)	Lên đến 400 kN (Tùy hãng)	Chịu được các cú sốc va đập đột ngột (ví dụ khi khởi động máy nghiền) mà không làm biến dạng dẻo rãnh lăn.
Khả năng tự bù lệch tâm	1.5° đến 2.5°	Bảo vệ trục và gối đỡ khi xảy ra hiện tượng võng trục do tải nặng, ngăn chặn ma sát sinh nhiệt quá mức.
Tốc độ giới hạn (RPM)	3,400 - 4,300 vòng/phút	Tối ưu cho các ứng dụng có mô men xoắn cao nhưng vẫn đòi hỏi tốc độ quay ở mức trung bình đến khá cao.
Khe hở hướng tâm (Clearance)	Tiêu chuẩn CN, C3, hoặc C4	Mã C3/C4 tạo không gian giãn nở nhiệt, chống kẹt bi khi nhiệt độ buồng máy vượt ngưỡng 120°C.

Ứng dụng thực tế và trải nghiệm vận hành của bạc đạn 21317

Với khối lượng 5.20 kg và kết cấu hình học vững chãi, bạc đạn 21317 là sự lựa chọn không thể thay thế trong các ngành công nghiệp cốt lõi. Hiệu suất của cụm vòng bi này trực tiếp quyết định đến sản lượng và sự an toàn của toàn bộ hệ thống.

1. Công nghiệp khai thác mỏ và chế biến than đá

Trong các thiết bị như máy nghiền hàm (Jaw crusher), sàng rung phân loại khoáng sản, trục máy thường xuyên phải gánh chịu lực sốc đột ngột khi khối lượng đá lớn đổ xuống. Vòng bi 21317 với khả năng phân tán lực dọc theo hai hàng con lăn tang trống giúp triệt tiêu nguy cơ nứt gãy ca bi. Tính năng tự lựa đóng vai trò sống còn khi bệ máy nghiền rung lắc mạnh làm trục bị uốn cong liên tục.

2. Dây chuyền sản xuất xi măng và cán thép

Nhiệt độ môi trường tại lò nung xi măng hoặc khu vực con lăn máy cán nóng thép có thể bức xạ lên tới hàng trăm độ C. Việc ứng dụng vòng bi 21317 với khe hở C3 hoặc C4 (kết hợp mỡ bò chịu nhiệt Lithium Complex) giúp bù trừ sự giãn nở của kim loại. Đồng thời, cấu trúc vòng cách bằng đồng thau nguyên khối (đối với mã có đuôi CA/CAM) mang lại độ ổn định tuyệt đối, chống lại sự mài mòn sinh ra từ môi trường đầy bụi xỉ.

3. Thiết bị nâng hạ và vận tải hạng nặng

Trên các hệ thống tời kéo mỏ, cẩu trục cảng biển, hoặc trục tời của tàu thủy, tải trọng hướng trục (lực dọc theo chiều dài trục) là vô cùng lớn. Góc tiếp xúc tối ưu của vòng bi tang trống 21317 cho phép chịu được cả lực kéo căng lẫn lực ép nén từ cáp tải, đảm bảo các tang tời quay êm ái, không bị dão hay kẹt cứng gây đứt cáp.

So sánh vòng bi - bạc đạn 21317 với các mã sản phẩm tương đương

Để kỹ sư bảo trì dễ dàng đưa ra quyết định thay thế và nâng cấp, việc so sánh mã 21317 với các mã bạc đạn tang trống cùng đường kính trục d=85mm (như 22217 và 22317) là vô cùng cần thiết. Dòng series 213xx thường cung cấp sự cân bằng tuyệt vời giữa đường kính ngoài vừa phải và độ dày hợp lý, tối ưu cho không gian gối đỡ hẹp.

Tiêu chí so sánh	Vòng bi 21317	Vòng bi 22217	Vòng bi 22317
Thông số d x D x B (mm)	85 x 180 x 41 mm	85 x 150 x 36 mm	85 x 180 x 60 mm
Trọng lượng tương đối	~ 5.20 kg	~ 2.65 kg	~ 7.45 kg
Khả năng tải trọng	Cao (Mức trung bình khá trong phân khúc d=85)	Tiêu chuẩn (Gọn nhẹ, tốc độ nhanh hơn)	Cực đại (Series tải siêu nặng, áo ngoài rất dày)
Đặc tính ứng dụng	Phù hợp máy xây dựng, tời cáp, bệ máy không gian vừa.	Dùng cho quạt công nghiệp, băng tải tải trọng nhẹ.	Chuyên dụng cho máy nghiền bi, sàng đá, búa đập.

Bạc đạn 21317 phù hợp với loại máy móc nào? Tư vấn từ kỹ thuật viên Anh Nguyễn

Dựa trên kinh nghiệm cung cấp vật tư cơ khí cho hàng trăm nhà máy trên toàn quốc, kỹ thuật viên tại Công Ty Thương Mại Anh Nguyễn đặc biệt khuyến nghị sử dụng vòng bi 21317 cho các cơ cấu truyền động có đặc thù sau:

• Trục máy dài và dễ bị võng: Ổ bi tự lựa 21317 sẽ triệt tiêu hoàn toàn lực kẹt phát sinh tại điểm gối đỡ khi trục bị uốn cong dưới sức nặng của puli hoặc bánh răng cỡ lớn.
• Thiết bị rung lắc tần số cao: Các cụm máy bơm công suất lớn, máy nén khí công nghiệp nặng, hoặc hộp giảm tốc chính của dây chuyền cán. Khối lượng 5.20kg của vòng bi giúp giảm chấn hiệu quả.

Lưu ý quan trọng khi lắp đặt và bảo dưỡng:

• Không bao giờ sử dụng búa thép đóng trực tiếp lên ca ngoài hoặc ca trong của bạc đạn 21317. Lực sốc tập trung có thể làm biến dạng rãnh lăn. Hãy sử dụng cảo thủy lực hoặc máy gia nhiệt cảm ứng điện từ (nhiệt độ gia nhiệt lý tưởng từ 90°C đến 110°C) để làm giãn nở ca trong trước khi nêm vào trục cốt.
• Đo đạc chính xác dung sai ngõng trục bằng thước Panme. Bề mặt trục phải nhẵn, không bị xước dăm để đảm bảo diện tích tiếp xúc đạt 100%.
• Sử dụng đúng loại mỡ bò công nghiệp (thường là mỡ gốc Lithium hoặc Polyurea cho nhiệt độ cao). Tra mỡ chiếm khoảng 30% - 50% khoảng trống bên trong vòng bi để tránh hiện tượng tăng nhiệt ma sát do quá đầy mỡ.

Các câu hỏi thường gặp về vòng bi 21317 (FAQs)

• Vòng bi 21317 K có gì khác biệt so với 21317 thông thường?

Hậu tố "K" chỉ định vòng bi có lỗ trong hình côn (Tapered bore) với độ thuôn tiêu chuẩn 1:12. Thiết kế này bắt buộc phải đi kèm với măng xông (sleeve) để siết chặt vào trục thẳng, giúp dễ dàng điều chỉnh khe hở hướng tâm trong quá trình lắp ráp.

• Ký hiệu CC, CA, MB ở đuôi vòng bi 21317 có ý nghĩa gì?

Đây là ký hiệu chỉ loại vòng cách. "CC" thường là vòng cách thép dập, con lăn thiết kế không có gờ định hướng giữa. "CA" là vòng cách bằng đồng thau đúc nguyên khối chịu nhiệt cao. "MB" cũng là vòng cách đồng thau nhưng thiết kế hai mảnh trượt trên gờ ca trong.

• Làm sao để nhận biết vòng bi 21317 SKF/NSK chính hãng?

Kiểm tra độ hoàn thiện bề mặt kim loại không có vết cháy xám. Chữ khắc laser trên mép ca bi sắc nét, không bị lem. Đặc biệt, quét mã QR trên vỏ hộp qua ứng dụng chống hàng giả của hãng (như SKF Authenticate) để xác minh CO/CQ gốc.

Đặt mua vòng bi - bạc đạn 21317 chính hãng giá cạnh tranh tại Vòng bi Anh Nguyễn

Việc sử dụng vòng bi giả mạo hoặc kém chất lượng cho mã 21317 có thể phá hủy hoàn toàn trục cốt đắt tiền và gây ngưng trệ dây chuyền hàng tuần liền. Để bảo vệ tài sản nhà máy, hãy lựa chọn đối tác phân phối uy tín.

Công Ty Thương Mại Anh Nguyễn tự hào là đơn vị cung cấp vòng bi, bạc đạn công nghiệp chính hãng (SKF, NSK, KOYO, NTN, NACHI, FAG...) hàng đầu. Chúng tôi cam kết hàng chuẩn nguồn gốc 100%, bảo hành theo tiêu chuẩn nhà sản xuất và hỗ trợ giao hàng hỏa tốc.

Quý đối tác, nhà thầu cần báo giá sỉ, tư vấn thông số kỹ thuật mã vòng bi 21317, vui lòng gọi ngay Hotline: 0243 227.2176 - 0904.390.083 hoặc ghé thăm văn phòng trực tiếp tại Số 41 ngõ 105 phố Yên Hòa, Phường Yên Hoà, Quận Cầu Giấy, Hà Nội.

Lưu ý: Thông số kích thước và hình ảnh sản phẩm có thể thay đổi theo từng lô sản xuất của hãng. Quý khách vui lòng liên hệ Công Ty Thương Mại Anh Nguyễn để nhận bảng thông số thực tế và báo giá ưu đãi nhất.
