Vòng bi - bạc đạn 21316

Vòng bi 21316 (bạc đạn tang trống tự lựa) là giải pháp truyền động công nghiệp cốt lõi, chuyên xử lý dứt điểm các sự cố rung động và độ lệch trục cực lớn. Khám phá chi tiết bảng thông số kỹ thuật chuẩn xác và nhận báo giá ưu đãi nhất trực tiếp từ Công Ty Thương Mại Anh Nguyễn.

Đặc điểm cấu tạo và thông số kỹ thuật của vòng bi 21316

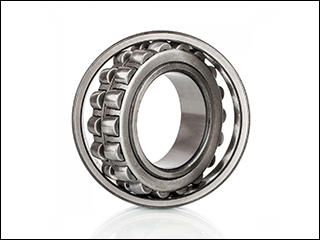

Vòng bi - bạc đạn 21316 thuộc phân nhóm vòng bi tang trống tự lựa (Spherical Roller Bearings), được cấu thành từ các viên bi hình tang trống phân bố theo 2 dãy đồng đều. Tâm của bề mặt cầu trên vòng ngoài trùng hoàn toàn với trục của ổ bi, tạo ra cơ chế tự lựa ưu việt, tương tự như các dòng vòng bi cầu tự lựa, tự chỉnh khác.

Cấu trúc này cho phép sản phẩm tự động bù đắp các góc lệch trục sinh ra trong quá trình lắp ráp hoặc do hiện tượng võng trục khi chịu tải nặng. Thiết kế vòng cách (Cage) của mã 21316 rất đa dạng, có thể được gia công đồng nguyên khối (Brass), đúc từ Polyamit chịu nhiệt, hoặc làm từ thép dập cường độ cao tùy thuộc vào mã đuôi do các hãng sản xuất quy định.

Các thông số kích thước cơ bản và trọng lượng vật lý thực tế của vòng bi 21316 được xác định theo tiêu chuẩn ISO quốc tế như sau:

• Đường kính trong (d): 80 mm (Lắp vừa khít với trục phi 80).
• Đường kính ngoài (D): 170 mm.
• Độ dày/Bề rộng (B): 39 mm.
• Trọng lượng (m): 4.32 kg.
• Các thương hiệu sản xuất: SKF, NSK, NTN, FAG, TIMKEN, KOYO, NACHI...

Vòng bi loại này có thể được thiết kế với lỗ trụ tiêu chuẩn hoặc lỗ côn (K). Đối với dạng lỗ côn, kỹ sư thường lắp trực tiếp lên trục hình côn hoặc sử dụng trục hình trụ kết hợp với măng xông (ống lót côn) để cố định chắc chắn.

Bản vẽ chi tiết vòng bi tang trống 21316

Đánh giá hiệu năng vòng bi 21316: Khả năng chịu tải & Độ bền vận hành

Với kết cấu con lăn hình tang trống, vòng bi 21316 cung cấp khả năng chịu tải trọng hướng kính (Radial Load) cực cao, đồng thời đảm đương xuất sắc dải tải trọng dọc trục (Axial Load) ở cả hai chiều hoạt động. Đặc tính này biến 21316 trở thành "trái tim" không thể thiếu trong các cụm máy móc công nghiệp nặng.

Khả năng tự lựa (bù góc lệch tâm) từ 1.5° đến 2.5° giúp ổ lăn không bị kẹt cứng, qua đó giảm 40% lượng nhiệt ma sát sinh ra thừa thãi và kéo dài tuổi thọ cụm trục thêm nhiều năm. Dưới đây là bảng đánh giá các chỉ số hiệu năng cơ bản trên vòng bi tang trống 21316:

Thông Số Kỹ Thuật	Giá Trị / Quy Cách Nhận Diện	Lợi Ích Vận Hành Thực Tế
Khả năng chịu tải động (C) & tĩnh (C0)	Tải tĩnh và tải động rất lớn do diện tích tiếp xúc giữa con lăn và rãnh lăn rộng.	Chịu được các xung lực va đập đột ngột mà không gây nứt vỡ vòng cách hay mẻ con lăn.
Khả năng tự bù độ lệch trục	Dao động từ 1.5° - 2.5° tùy khe hở.	Tránh tình trạng tập trung ứng suất tại mép con lăn khi trục máy bị võng do tải trọng nặng.
Thiết kế độ hở hướng tâm (C3, C4)	Lựa chọn độ hở C3 cho môi trường nhiệt cao.	Ngăn ngừa hiện tượng bó kẹt bi khi kim loại giãn nở do nhiệt độ gia tăng liên tục.

Ứng dụng thực tế và trải nghiệm vận hành của bạc đạn 21316

Sự kết hợp hoàn hảo giữa khả năng tự lựa tốt và sức chịu tải cực cao menjadikan bạc đạn 21316 trở thành sự lựa chọn thường xuyên của các hệ thống thiết bị khổng lồ. Việc sử dụng vòng bi chuẩn kỹ thuật sẽ giúp nhà máy cắt giảm 35% chi phí bảo trì đột xuất.

Ứng dụng trong ngành công nghiệp khai khoáng và xi măng

Trong các máy nghiền hàm, máy sàng rung, hay lò quay xi măng, môi trường làm việc chứa rất nhiều bụi bẩn và tạo ra độ rung lắc cực độ. Mã 21316 với thiết kế vòng cách bằng đồng thau (Brass cage) sẽ triệt tiêu lực ly tâm, duy trì tốc độ quay ổn định và chịu đựng tốt trong môi trường khắc nghiệt này.

Ứng dụng trong khai thác dầu mỏ và thiết bị xây dựng

Các trục tang cuốn cáp, tời nâng hạ, và thiết bị khoan dầu khí yêu cầu bạc đạn có thể phân tán tải trọng dọc trục hai chiều. Vòng bi 21316 đảm bảo hệ thống cáp nâng không bị kẹt rít khi tải trọng thay đổi liên tục, giúp cần cẩu hoạt động mượt mà và an toàn.

Hệ thống vận tải hạng nặng và cán thép công nghiệp

Các băng tải quặng dài hàng km hay trục cán thép chịu nhiệt độ hàng nghìn độ C thường xuyên gây ra sự uốn cong vi mô của trục truyền động. Vòng bi tự lựa 21316 sinh ra để hấp thụ toàn bộ độ uốn cong này, duy trì dây chuyền hoạt động trơn tru 24/7 mà không lo gãy gập trục cốt.

So sánh vòng bi 21316 với các mã sản phẩm tương đương

Để kỹ sư bảo trì dễ dàng đưa ra quyết định thay thế vật tư, Công Ty Thương Mại Anh Nguyễn đưa ra bảng so sánh giữa mã 21316 và các dòng sản phẩm cùng đường kính trong (d=80mm) nhưng khác biệt về cấp tải trọng (Series kích thước D và B):

Mã Sản Phẩm	Kích thước d x D x B (mm)	Trọng Lượng (kg)	Đặc Tính Kỹ Thuật Đặc Trưng
Vòng bi 22216	80 x 140 x 33	2.05	Tải trọng trung bình, tốc độ vòng quay RPM cao hơn. Cấu trúc mỏng nhẹ phù hợp không gian hẹp.
Vòng bi 21316	80 x 170 x 39	4.32	Tải trọng hạng nặng vừa, khả năng cân bằng tốt giữa tốc độ và sức chịu va đập cơ học.
Vòng bi 22316	80 x 170 x 58	6.25	Tải trọng cực nặng, bề dày (B) lớn chứa con lăn dài hơn, chuyên dùng cho trục tải siêu trọng.

Vòng bi 21316 phù hợp với loại máy móc nào? Tư vấn từ kỹ thuật viên Anh Nguyễn

Dựa trên kinh nghiệm cung cấp vật tư cho hàng trăm nhà máy trên toàn quốc, kỹ thuật viên tại Công Ty Thương Mại Anh Nguyễn tư vấn chi tiết về việc ứng dụng chuẩn xác mã 21316:

• Ưu điểm cốt lõi: Sức bền bỉ tuyệt vời, có nhiều lựa chọn về độ hở hướng tâm (CN, C3, C4) để tinh chỉnh theo nhiệt độ buồng máy. Mã đuôi K (lỗ côn) mang lại sự linh hoạt khi gắn kết với măng xông rút trên các trục trơn không có gờ định vị.
• Yêu cầu bảo dưỡng: Lượng mỡ bôi trơn cần điền vào chỉ nên đạt khoảng 30% - 40% khoảng trống bên trong vòng bi để tránh hiện tượng gia tăng nhiệt độ do khuấy mỡ.
• Phương pháp tháo lắp (SOP): Tuyệt đối không dùng búa thép đóng trực tiếp lên ca ngoài (D). Phải sử dụng máy gia nhiệt cảm ứng đưa nhiệt độ vòng bi lên 110°C trước khi ép vào trục d=80mm nhằm đảm bảo an toàn cho rãnh lăn.

Các câu hỏi thường gặp về vòng bi 21316 (FAQs)

• Mã vòng bi 21316 K có ý nghĩa gì khác so với 21316 thường?

Chữ "K" ở hậu tố biểu thị lỗ d của vòng bi là lỗ côn (độ thuôn 1:12). Nó bắt buộc phải dùng kèm với măng xông (Adapter sleeve) như mã H316 để ép chặt lên trục truyền động hình trụ tròn thông thường.

• Nên chọn vòng bi 21316 của thương hiệu nào tốt nhất?

Nếu yêu cầu tuổi thọ tối đa và chạy tốc độ cao, SKF và FAG là ưu tiên hàng đầu. Nếu cần cân bằng giữa hiệu năng và chi phí bảo trì tối ưu, các thương hiệu Nhật Bản như NSK, NTN, KOYO là lựa chọn xuất sắc.

• Vòng bi 21316 có chịu được nhiệt độ cao không?

Hoàn toàn có thể. Nếu hệ thống hoạt động trên 150°C, bạn nên chọn mã 21316 có vòng cách bằng đồng thau nguyên khối kết hợp với độ hở C3 hoặc C4 để chống kẹt rít.

Đặt mua vòng bi 21316 chính hãng giá cạnh tranh tại Vòng bi Anh Nguyễn

Để ngăn chặn triệt để nguy cơ mua phải bạc đạn giả làm hỏng hóc trục máy, quý khách hãy liên hệ trực tiếp với Công Ty Thương Mại Anh Nguyễn. Chúng tôi cam kết cung cấp vòng bi 21316 chính hãng (SKF, NSK, NTN...) với đầy đủ CO/CQ, kho hàng sẵn có, tư vấn kỹ thuật chính xác và giao hàng hỏa tốc toàn quốc. Gọi ngay Hotline: 0243 227.2176 - 0904.390.083 hoặc đến Số 41 ngõ 105 phố Yên Hòa, Hà Nội.

Lưu ý: Thông số kích thước và hình ảnh sản phẩm có thể thay đổi theo từng lô sản xuất của hãng. Quý khách vui lòng liên hệ Công Ty Thương Mại Anh Nguyễn để nhận bảng thông số thực tế và báo giá ưu đãi nhất.
