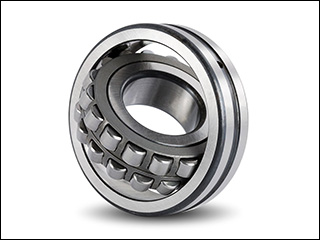

Vòng bi - bạc đạn 21312

Vòng bi 21312 (hay bạc đạn tang trống 21312) là chi tiết cơ khí truyền động chịu tải siêu trọng cốt lõi, được thiết kế đặc biệt để tự bù trừ góc lệch trục trong các hệ thống máy móc công nghiệp nặng. Để nhận tư vấn thông số kỹ thuật chuẩn xác và báo giá vật tư chính hãng, quý khách vui lòng liên hệ ngay Công Ty Thương Mại Anh Nguyễn.

Đặc điểm cấu tạo và thông số kỹ thuật của Vòng bi 21312

Vòng bi 21312 thuộc dòng vòng bi tang trống tự lựa (Spherical Roller Bearings), được cấu thành từ hai dãy con lăn hình tang trống không đối xứng, vận hành bên trong một rãnh lăn hình cầu chung ở ca ngoài. Thiết kế hình học tối ưu này cho phép sự phân bổ ứng suất đồng đều, ngăn chặn hiện tượng tập trung lực tại các mép con lăn khi xảy ra hiện tượng võng trục hoặc sai số trong quá trình lắp ráp.

Tâm của bề mặt cầu trên vòng ngoài trùng khớp hoàn toàn với trục của ổ lăn. Nhờ đó, bạc đạn 21312 sở hữu khả năng tự lựa tương tự như các dòng vòng bi cầu tự lựa, tự chỉnh định góc lệch trục linh hoạt từ 1.5° đến 2.5° mà không làm gia tăng lực ma sát hay sinh nhiệt bất thường.

Vòng bi loại này được cung cấp với hai biến thể lỗ: lỗ trụ tiêu chuẩn (dùng lắp trực tiếp lên ngõng trục) và lỗ côn (ký hiệu K, tỷ lệ côn 1:12). Đối với bản lỗ côn, kỹ sư thường sử dụng kết hợp với măng xông rút (ống lót côn - Adapter Sleeve) để cố định lên các trục hình trụ trơn một cách nhanh chóng. Về chất liệu vòng cách (Cage), sản phẩm thường được gia công đồng nguyên khối (mã M/CA), đúc từ polyamit (sợi thủy tinh gia cường), hoặc làm từ thép dập (mã E/CC) tùy thuộc vào điều kiện nhiệt độ làm việc.

Thông số kỹ thuật tiêu chuẩn của Vòng bi - Bạc đạn 21312:

• Đường kính trong (d): 60 mm
• Đường kính ngoài (D): 130 mm
• Độ dày/Bề rộng (B): 31 mm
• Trọng lượng tiêu chuẩn: 1.98 kg
• Ký hiệu quốc tế phổ biến: 21312 E, 21312 CC/W33, 21312 EK, 21312 MB.

Dưới đây là bản vẽ mặt cắt chi tiết mô phỏng cấu trúc bên trong của dòng bạc đạn tang trống 21312:

Đánh giá hiệu năng Vòng bi 21312: Khả năng chịu tải & Độ bền vận hành

Theo đánh giá chuyên môn từ các kỹ sư cơ khí, mã bạc đạn 21312 là một trong những giải pháp truyền động xuất sắc nhất cho các cỗ máy yêu cầu khả năng chịu tải trọng hướng tâm (Radial Load) cực cao, đồng thời vẫn phải tiếp nhận lực dọc trục (Axial Load) ở cả hai chiều. Đặc tính này có được nhờ góc tiếp xúc được tính toán tối ưu giữa con lăn và mặt rãnh lăn.

Hệ số tải trọng động (C) và tải trọng tĩnh (C0) của vòng bi 21312 vượt trội hơn hẳn so với các dòng vòng bi bi cầu cùng kích thước lỗ d=60mm. Khi được bôi trơn đúng cách với mỡ chịu cực áp (EP) và duy trì độ hở hướng tâm (Radial Clearance C3 hoặc C4) phù hợp, tuổi thọ của vòng bi có thể kéo dài thêm từ 2 đến 3 năm trong môi trường rung động liên tục.

Thông số kỹ thuật	Giá trị / Quy cách	Lợi ích vận hành thực tế
Đường kính trong (d)	60 mm	Lắp đặt vừa vặn hoàn hảo cho các ngõng trục phi 60 chuẩn dung sai m5/n6.
Tải trọng động cơ bản (C)	~ 212 kN (Tùy hãng)	Chịu được lực va đập cực lớn, giảm 35% thời gian dừng máy do gãy vỡ ổ lăn.
Tốc độ giới hạn (RPM)	~ 5,300 vòng/phút	Đáp ứng tốt cho các trục quay tốc độ trung bình đến cao mà không bị quá nhiệt.
Khả năng tự bù góc lệch	1.5° đến 2.5°	Bảo vệ trục không bị uốn cong, duy trì hoạt động ngay cả khi bệ đỡ bị lún lệch.
Thiết kế W33 (Rãnh & lỗ bôi trơn)	3 lỗ bôi trơn ở ca ngoài	Cho phép bơm mỡ trực tiếp vào trung tâm vòng bi, tối ưu hóa lớp màng dầu bôi trơn.

Ứng dụng thực tế và trải nghiệm vận hành của bạc đạn 21312

Với kết cấu thép dập hoặc đồng thau chịu lực, mã vòng bi 21312 xuất hiện dày đặc trong các ngành công nghiệp nặng, nơi mà các dòng bi cầu thông thường sẽ bị phá hủy chỉ sau vài chục giờ vận hành.

Ứng dụng trong ngành công nghiệp khai khoáng và xi măng

Trong các trạm nghiền đá, máy nghiền hàm và lò quay xi măng, trục máy phải liên tục chịu các cú sốc cơ học (Shock loads). Bạc đạn 21312 với hai dãy con lăn hình tang trống giúp triệt tiêu hoàn toàn ứng suất va đập này. Thực tế cho thấy, việc sử dụng vòng bi 21312 chính hãng của SKF hoặc FAG giúp nhà máy giảm thiểu 40% chi phí thay thế vật tư bảo dưỡng định kỳ.

Ứng dụng trong hệ thống băng tải và cẩu trục hạng nặng

Đối với tang trống rulo băng tải chở quặng hoặc than đá, hiện tượng lệch trục do khung bệ bị biến dạng là điều không thể tránh khỏi. Khả năng tự chỉnh tâm linh hoạt của mã 21312 bù đắp hoàn hảo cho khiếm khuyết cơ khí này. Ổ lăn duy trì quay mượt mà, đảm bảo lực kéo cáp và băng chuyền luôn ổn định ở mức tải hàng chục tấn.

Ứng dụng trong quạt công nghiệp và máy ly tâm

Mã sản phẩm 21312 thường được kết hợp với gối đỡ bôi trơn bằng dầu (Oil bath lubrication) trong các hệ thống quạt hút ly tâm công suất lớn. Lợi thế của vòng cách bằng đồng thau (mã CA/MB) giúp vòng bi tản nhiệt cực nhanh, ngăn chặn hiện tượng kẹt rế bi khi vòng quay (RPM) được đẩy lên mức giới hạn trong môi trường nhiệt độ lên tới 150°C.

So sánh Vòng bi 21312 với các mã sản phẩm tương đương (Dòng 22212)

Nhiều kỹ sư bảo trì thường phân vân giữa việc chọn mã 21312 hay 22212, vì cả hai đều là vòng bi tang trống có chung đường kính lỗ ngõng trục d = 60mm. Tuy nhiên, kích thước vỏ ngoài và độ dày của chúng có sự khác biệt lớn, định hình khả năng chịu tải khác nhau:

Đặc điểm so sánh	Vòng bi 21312	Vòng bi 22212
Kích thước (d x D x B)	60 x 130 x 31 mm	60 x 110 x 28 mm
Độ dày thành ca ngoài	Dày hơn, đường kính ngoài lớn hơn (130mm)	Mỏng hơn, đường kính ngoài nhỏ hơn (110mm)
Khả năng chịu tải (C)	Tải trọng động cực cao, chuyên dùng tải nặng	Tải trọng động mức trung bình - khá
Không gian lắp đặt	Yêu cầu cụm gối đỡ (Housing) kích thước lớn	Phù hợp với các không gian thiết kế nhỏ gọn hơn
Trọng lượng	1.98 kg	1.15 kg

Tóm lại, nếu trục máy phi 60mm của bạn phải gánh chịu lực ép hướng tâm cực đoan, mã 21312 là sự lựa chọn bắt buộc để đảm bảo an toàn kết cấu.

Vòng bi 21312 phù hợp với loại máy móc nào? Tư vấn từ kỹ thuật viên Anh Nguyễn

Theo số liệu phân phối vật tư cơ khí thực tế của Công Ty Thương Mại Anh Nguyễn, vòng bi 21312 thường được xuất kho để thay thế và lắp đặt cho các cụm máy sau:

• Trục nghiền rác và máy băm gỗ: Nhờ ưu điểm chịu tải va đập (shock load) tốt.
• Hộp giảm tốc công nghiệp (Gearboxes): Sử dụng để đỡ các đầu trục răng nghiêng có sinh ra lực dọc trục.
• Guồng nước, bơm tuần hoàn: Các thiết bị hoạt động 24/7 đòi hỏi độ hở hướng tâm lớn để bù trừ hiện tượng giãn nở nhiệt của trục kim loại.

Lưu ý bảo dưỡng (SOP) từ chuyên gia: Khi lắp đặt mã 21312, tuyệt đối không dùng búa đóng trực tiếp lên ca ngoài hoặc ca trong. Bắt buộc phải sử dụng máy gia nhiệt vòng bi (Induction heater) lên mức 110°C để làm giãn nở ca trong trước khi nén vào trục d=60mm. Đồng thời, hãy kiểm tra độ hở khe hở hướng tâm C3 bằng thước lá (feeler gauge) sau khi lắp ráp để đảm bảo con lăn không bị bó kẹt.

Các câu hỏi thường gặp về Vòng bi 21312 (FAQs)

• Ký hiệu 21312 E và 21312 CC khác nhau như thế nào?

Đuôi "E" biểu thị thiết kế vòng bi đã được tối ưu hóa tải trọng bên trong với vòng cách bằng thép dập. Đuôi "CC" cũng sử dụng vòng cách thép dập, nhưng con lăn và rãnh lăn được thiết kế đặc biệt (flangeless inner ring) giúp giảm thiểu ma sát tối đa.

• Nếu dùng vòng bi 21312 EK (lỗ côn), tôi cần mua măng xông mã nào?

Đối với vòng bi tang trống lỗ côn 21312 EK (hoặc 21312 K), bạn bắt buộc phải sử dụng kèm theo bộ măng xông rút (Adapter Sleeve) mã H312 để lắp vừa vặn lên trục trơn có đường kính phi 55mm.

• Nhiệt độ vận hành giới hạn của bạc đạn 21312 là bao nhiêu?

Nếu sử dụng loại vòng bi có rế (vòng cách) bằng thép dập hoặc đồng thau, nó có thể hoạt động ổn định ở nhiệt độ lên đến 200°C (tùy thuộc vào mã xử lý nhiệt S0, S1 của hãng). Cần kết hợp sử dụng mỡ bôi trơn chịu nhiệt chuyên dụng.

Đặt mua Vòng bi 21312 chính hãng giá cạnh tranh tại Vòng bi Anh Nguyễn

Công Ty Thương Mại Anh Nguyễn tự hào là nhà nhập khẩu và phân phối trực tiếp các dòng vòng bi tang trống 21312 từ các thương hiệu hàng đầu thế giới như SKF, NSK, NTN, FAG, TIMKEN, KOYO, NACHI. Chúng tôi cam kết 100% hàng chính hãng, đầy đủ giấy tờ CO/CQ chứng minh nguồn gốc, và áp dụng chính sách bảo hành minh bạch.

Để nhận báo giá sỉ và lẻ tốt nhất thị trường, hạn chế tối đa chi phí dừng máy, quý khách vui lòng liên hệ Hotline: 0243 227.2176 - 0904.390.083. Bạn cũng có thể ghé thăm trực tiếp kho hàng của chúng tôi tại Số 41 ngõ 105 phố Yên Hòa, Tổ 18, Phường Yên Hoà, Quận Cầu Giấy, Thành phố Hà Nội.

Lưu ý: Thông số kích thước d x D x B và hình ảnh thực tế của sản phẩm có thể thay đổi nhẹ tùy theo phiên bản và năm sản xuất của từng hãng. Quý khách vui lòng liên hệ trực tiếp đội ngũ kỹ thuật của Công Ty Thương Mại Anh Nguyễn để nhận bảng tra thông số thực tế và tư vấn chuyển đổi mã hàng chính xác nhất cho dây chuyền của mình.
