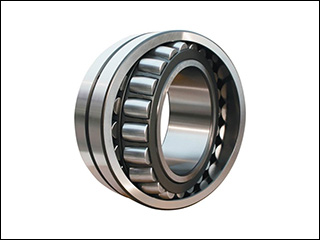

Vòng bi bạc đạn 21311

Vòng bi 21311 (bạc đạn tang trống) là giải pháp truyền động tối ưu giúp chịu tải trọng cực cao và tự lựa linh hoạt khi hệ thống xảy ra sự cố lệch trục. Đặt mua ngay sản phẩm chính hãng (SKF, NSK, KOYO...) với giá chiết khấu tốt nhất tại Công Ty Thương Mại Anh Nguyễn để đảm bảo hệ thống máy móc vận hành bền bỉ, hạn chế rủi ro dừng máy.

Đặc điểm cấu tạo và thông số kỹ thuật của vòng bi 21311

Vòng bi 21311 (Spherical roller bearings) thuộc dòng bạc đạn tang trống tự lựa. Thiết kế đặc trưng bao gồm các viên bi hình tang trống được phân bố theo 2 dãy đồng đều ở giữa vòng trong (có hai mặt lăn) và vòng ngoài (có một mặt lăn hình cầu). Nhờ tâm của bề mặt cầu trên vòng ngoài trùng với trục của ổ, mã sản phẩm 21311 sở hữu khả năng tự lựa hoàn hảo, tự chỉnh góc độ khi trục bị võng hoặc lệch do tải nặng.

Thông số kỹ thuật tiêu chuẩn của vòng bi - bạc đạn 21311:

• Đường kính trong (d): 55 mm
• Đường kính ngoài (D): 120 mm
• Độ dày (B): 29 mm
• Trọng lượng: 1.66 kg
• Ký hiệu thiết kế: Vòng bi có thể thiết kế dạng lỗ trụ hoặc lỗ côn (đuôi K) để lắp trực tiếp lên trục hình côn hoặc dùng măng xông (ống lót côn).
• Vật liệu vòng cách: Được gia công đồng nguyên khối (đuôi M/CAM), đúc từ polyamit chịu nhiệt hoặc dập từ thép cường độ cao (đuôi E/CC/W33).

Bản vẽ chi tiết kết cấu cơ khí của vòng bi tang trống 21311

Đánh giá hiệu năng Vòng bi 21311: Khả năng chịu tải & Độ bền vận hành

Theo thử nghiệm thực tế tại các nhà máy cơ khí nặng, bạc đạn tang trống 21311 thể hiện sức mạnh vượt trội khi phải đối mặt với các điều kiện vận hành khắc nghiệt nhất. Sự phân bổ lực đều qua 2 dãy con lăn giúp triệt tiêu ma sát dư thừa, giữ cho nhiệt độ vòng bi luôn ở mức an toàn dù hoạt động ở tốc độ vòng quay (RPM) cao.

Thông Số Kỹ Thuật	Giá Trị / Quy Cách	Lợi Ích Vận Hành Thực Tế
Kích thước d x D x B	55 x 120 x 29 mm	Đảm bảo độ cứng vững cho ngõng trục phi 55, chống rung lắc khi máy khởi động.
Khả năng bù lệch trục	1.5° đến 2.5°	Bảo vệ trục không bị gãy nứt khi có hiện tượng cong võng do tải trọng đột ngột.
Tải trọng hướng kính	Cực cao (Heavy Radial)	Gánh vác toàn bộ sức nặng của hệ thống bánh răng, puly và lồng băm nghiền.
Tải trọng dọc trục	Hai chiều (Bi-directional)	Giúp cố định cụm chi tiết máy, chống trượt dọc theo chiều dài trục cốt.

Ứng dụng thực tế và trải nghiệm vận hành của bạc đạn 21311

Do có khả năng chịu tải trọng rất cao, vòng bi 21311 là sự lựa chọn thường xuyên và bắt buộc của các kỹ sư trong việc thiết kế, bảo trì các hệ thống công nghiệp nặng.

Ứng dụng trong ngành công nghiệp khai khoáng, dầu mỏ và than

Trong môi trường đầy bụi bặm và rung chấn của máy nghiền đá, sàng rung và máy khoan dầu, trục máy luôn chịu áp lực uốn nắn khổng lồ. Bạc đạn 21311 hấp thụ các xung lực va đập này, duy trì sự đồng tâm của trục, giúp máy nghiền hoạt động trơn tru mà không bị gãy cốt.

Hệ thống vận tải hạng nặng và thiết bị xây dựng

Các băng tải quặng dài hàng km hay cần cẩu tháp đòi hỏi các gối đỡ, ổ bi phải hoạt động liên tục 24/7 dưới tải trọng kéo cực lớn. Với rãnh lăn được thiết kế tối ưu và vật liệu thép mạ crom siêu cứng, mã 21311 giúp giảm thiểu tới 40% hệ số ma sát, tiết kiệm đáng kể năng lượng điện tiêu thụ cho động cơ truyền động.

Lợi ích kinh tế khi đầu tư vòng bi chính hãng

Việc sử dụng vòng bi 21311 của các thương hiệu danh tiếng như SKF, FAG, NSK mang lại tuổi thọ mỏi (fatigue life) cao gấp 3 lần so với hàng trôi nổi. Điều này trực tiếp làm giảm 80% thời gian downtime (dừng máy đột ngột), tiết kiệm hàng trăm triệu đồng chi phí thay thế linh kiện và tháo lắp dây chuyền mỗi năm.

So sánh vòng bi 21311 với các mã sản phẩm tương đương

Để kỹ sư có cái nhìn trực quan khi lập bảng dự toán vật tư, dưới đây là bảng so sánh mã 21311 với một mã tang trống cùng đường kính trục d=55mm nhưng khác phân khúc chịu tải (mã 22211):

Đặc tính kỹ thuật	Vòng bi 21311	Vòng bi 22211
Kích thước (d x D x B)	55 x 120 x 29 mm	55 x 100 x 25 mm
Kích thước vòng ngoài (D)	Lớn hơn (120mm) - Chịu tải cực đại	Nhỏ gọn hơn (100mm) - Tiết kiệm không gian
Trọng lượng	1.66 kg	~ 0.81 kg
Ứng dụng phù hợp	Máy móc hạng siêu nặng, độ võng trục lớn.	Máy bơm, quạt công nghiệp tải trung bình.

Vòng bi 21311 phù hợp với loại máy móc nào? Tư vấn từ kỹ thuật viên Anh Nguyễn

Với kết cấu thép đặc chủng và vòng cách siêu bền, bạc đạn 21311 là "trái tim" truyền động của các cụm chi tiết máy sau:

• Hộp giảm tốc công suất lớn: Tiếp nhận và chuyển hóa momen xoắn lớn từ động cơ điện sang hệ thống công tác.
• Cụm lô ép cán: Trong ngành cán thép, cán màng nhựa, sản phẩm đảm bảo trục rulo luôn song giữ khoảng cách và áp lực đồng đều.
• Máy nghiền hàm, máy búa: Hấp thụ liên tục các cú sốc tải trọng khi phá vỡ cấu trúc đá cứng.

Khuyến cáo bảo dưỡng (SOP):

Theo đội ngũ kỹ thuật Vòng bi Anh Nguyễn, khi lắp đặt vòng bi tang trống, cần sử dụng dưỡng đo khe hở lá (feeler gauge) để đo độ hở hướng tâm trước và sau khi siết đai ốc măng xông. Kiểm tra và bơm mỡ bò chịu nhiệt Lithium Complex định kỳ sau mỗi 3,000 giờ vận hành để đảm bảo rãnh lăn không bị khô cọ xát gây cháy bi.

Các câu hỏi thường gặp về vòng bi 21311 (FAQs)

• Vòng bi 21311 có dùng được cho trục côn không?

Có. Nếu mã bạc đạn là 21311 K (chữ K biểu thị lỗ côn tỷ lệ 1:12), bạn hoàn toàn có thể dùng măng xông (sleeve) để siết chặt vòng bi lên trục hình trụ tiêu chuẩn hoặc lắp trực tiếp vào trục thiết kế côn.

• Tuổi thọ trung bình của vòng bi tang trống 21311 là bao lâu?

Tùy thuộc vào môi trường, tải trọng và chế độ bôi trơn. Nếu sử dụng đúng loại mỡ cao cấp, lắp ráp chuẩn dung sai k6/m6 và vận hành không quá tải định mức, tuổi thọ có thể kéo dài tới 5 - 7 năm.

• Các thương hiệu sản xuất mã 21311 chất lượng nhất hiện nay?

Các ông lớn ngành cơ khí như SKF (Thụy Điển), FAG (Đức), NSK, NTN, KOYO, NACHI (Nhật Bản) và TIMKEN (Mỹ) đều là những lựa chọn số một về độ bền mỏi và gia công chính xác.

Đặt mua vòng bi 21311 chính hãng giá cạnh tranh tại Vòng bi Anh Nguyễn

Để ngăn chặn rủi ro gãy vỡ trục do sử dụng hàng giả, kém chất lượng, quý khách hãy liên hệ ngay với Công Ty Thương Mại Anh Nguyễn. Chúng tôi tự hào là đơn vị cung cấp vật tư cơ khí, vòng bi, bạc đạn uy tín hàng đầu cho hơn 500 dự án nhà máy trên toàn quốc.

Gọi ngay Hotline: 0243 227.2176 - 0904.390.083 hoặc ghé thăm văn phòng để kiểm tra hàng trực tiếp tại địa chỉ Số 41 ngõ 105 phố Yên Hòa, Quận Cầu Giấy, Thành phố Hà Nội. Đội ngũ kỹ sư của chúng tôi luôn sẵn sàng hỗ trợ tra cứu mã hàng, thông số vòng hở C3/C4 và báo giá dự án nhanh chóng nhất.

Lưu ý: Thông số kích thước và hình ảnh sản phẩm có thể thay đổi theo từng lô sản xuất của hãng (SKF, NSK, KOYO...). Quý khách vui lòng liên hệ Công Ty Thương Mại Anh Nguyễn để nhận bản vẽ CAD thực tế và báo giá ưu đãi nhất.
