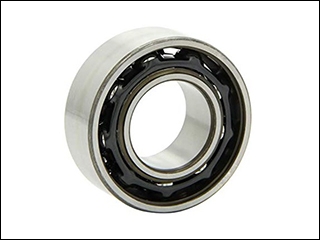

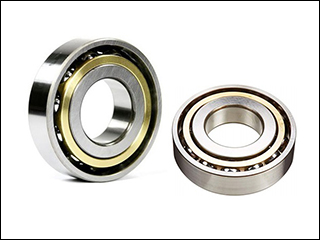

Vòng bi 7321 B

Vòng bi 7321 B là dòng bạc đạn tiếp xúc góc một dãy sở hữu khả năng chịu tải trọng hỗn hợp cực cao, đáp ứng hoàn hảo cho các trục quay tốc độ lớn trong công nghiệp nặng. Để đảm bảo hiệu suất máy móc và nhận báo giá vật tư cơ khí chính hãng, hãy liên hệ ngay Công Ty Thương Mại Anh Nguyễn.

Đặc điểm cấu tạo và thông số kỹ thuật của Vòng bi 7321 B

Vòng bi - bạc đạn 7321 B được chế tạo theo thiết kế chuẩn của vòng bi tiếp xúc góc 1 dãy (Single Row Angular Contact Ball Bearing). Khác biệt cốt lõi của dòng sản phẩm này nằm ở cấu trúc hình học bên trong, nơi các rãnh chạy của vành trong và vành ngoài được tinh chỉnh với một góc tiếp xúc nhất định (ký hiệu đuôi B tương đương góc tiếp xúc 40°).

Nhờ cấu trúc góc 40°, sản phẩm này mang lại khả năng phân tán lực ép tuyệt vời. Vòng bi này là loại không thể tách rời, đảm bảo sự đồng nhất trong quá trình quay ly tâm cường độ cao. Các viên bi thép siêu cứng được lắp vào kết cấu vòng trong đối diện, đặc biệt số lượng bi được lắp nhiều hơn hẳn so với vòng bi rãnh sâu có cùng kích thước. Cấu trúc này không chỉ làm tăng diện tích tiếp xúc mà còn nâng mức tải trọng động C lên mức tối đa.

Vật liệu chế tạo vòng cách tiêu chuẩn cho mã 7321 B cực kỳ đa dạng để phù hợp với từng môi trường vận hành riêng biệt. Người dùng có thể lựa chọn vòng cách được làm từ thép dập định hình, từ đồng thau gia công nguyên khối có độ cứng cao (chịu nhiệt độ cực tốt) hay nhựa tổng hợp Polyamide pha sợi thủy tinh để giảm ma sát và độ ồn.

Vòng bi 7321 B là model thông dụng được sản xuất với độ chính xác cao bởi nhiều thương hiệu danh tiếng trên thế giới như: SKF, NSK, NTN, FAG, TIMKEN, KOYO, NACHI, mang lại sự linh hoạt tối đa cho kỹ sư bảo trì khi tìm kiếm phụ tùng thay thế.

Đánh giá hiệu năng Vòng bi 7321 B: Khả năng chịu tải & Độ bền vận hành

Hiệu năng vận hành của vòng bi 7321 B được các chuyên gia cơ khí tại Vòng bi Anh Nguyễn đánh giá là vượt trội trong phân khúc tải nặng. Với đường kính ngoài lên tới 225mm và trọng lượng đầm chắc 8.550 kg, mã bạc đạn này triệt tiêu hoàn toàn các rung chấn cộng hưởng sinh ra khi trục máy quay ở ngưỡng trên 3.000 RPM (vòng/phút).

Khả năng chịu tải hướng trục một chiều của nó cao hơn 35% so với các mã bi cầu thông thường. Thường thì để tối ưu hóa sự ổn định, người ta ghép cặp hai vòng bi loại này (lắp theo kiểu lưng đấu lưng DB hoặc mặt đấu mặt DF) và khe hở giữa chúng được điều chỉnh cho thích hợp với yêu cầu chịu tải hai chiều cũng như độ cứng vững tuyệt đối của cụm ổ trục.

Thông số kỹ thuật cốt lõi	Giá trị / Quy cách thực tế	Lợi ích vận hành thực tế cho máy móc
Đường kính trong (d)	105 mm	Kích thước chuẩn hóa, ôm sát trục cốt truyền động lớn, ngăn ngừa hiện tượng xoay ca trong gây xước trục.
Đường kính ngoài (D)	225 mm	Diện tích bề mặt vành ngoài lớn giúp phân tán nhiệt lượng nhanh chóng ra thân gối đỡ hoặc vỏ máy.
Độ dày (B)	49 mm	Đảm bảo không gian chứa đủ lượng mỡ bò bôi trơn, kéo dài chu kỳ bảo dưỡng lên thêm 2.000 giờ chạy.
Trọng lượng tịnh	8.550 kg	Khối lượng thép hợp kim tinh khiết lớn giúp hấp thụ xung lực và va đập đột ngột từ hệ thống truyền tải.
Góc tiếp xúc (A/B)	40 độ (Mã B)	Lực truyền dọc trục cực khỏe, chống hiện tượng xô lệch cụm ruột bơm hoặc trục quay máy phay CNC.

Ứng dụng thực tế và trải nghiệm vận hành của Vòng bi 7321 B

Với kết cấu cơ khí tinh xảo, bạc đạn 7321 B được ứng dụng rộng rãi trong các hệ thống đòi hỏi độ chính xác tuyệt đối và hoạt động liên tục 24/7. Dưới đây là 3 môi trường ứng dụng thực tế phát huy tối đa công năng của sản phẩm.

Hệ thống máy bơm ly tâm và máy bơm đa tầng cánh

Trong các trạm bơm cấp nước công nghiệp hoặc bơm hóa chất, lực dọc trục sinh ra từ áp suất nước lên cánh quạt là cực kỳ lớn. Việc sử dụng vòng bi 7321 B ghép cặp giúp triệt tiêu hoàn toàn lực xô trục này. Theo ghi nhận thực tế từ các nhà máy nước, việc chuyển đổi sang dùng bạc đạn tiếp xúc góc góc 40° giúp giảm 45% hiện tượng mòn phớt cơ khí và kéo dài tuổi thọ cụm ruột bơm thêm tối thiểu 2 năm.

Cụm trục chính máy nén khí trục vít công nghiệp

Máy nén khí trục vít quay ở tốc độ cực cao (từ 3.000 đến 10.000 vòng/phút). Bạc đạn 7321 B với vòng cách bằng đồng thau hoặc phíp giúp duy trì màng mỡ bôi trơn ổn định, không bị vỡ màng dầu dù ma sát sinh nhiệt lớn. Điều này giúp cụm nén (Air end) duy trì khe hở trục vít ở mức micron, gia tăng hiệu suất nén khí lên 15% so với ổ bi cũ đã mòn rơ.

Hộp số giảm tốc và cơ cấu truyền động cẩu trục

Trong các hộp giảm tốc răng nghiêng hoặc răng nón, lực sinh ra bao gồm cả lực ép ngang (hướng tâm) và lực xô dọc (hướng trục). Vòng bi 7321 B giải quyết bài toán tải trọng hỗn hợp này một cách dễ dàng, giữ cho các bánh răng ăn khớp với độ chụm hoàn hảo, từ đó giảm tiếng ồn tổng thể của hộp số xuống dưới mức 80 dBA và ngăn ngừa gãy mẻ răng do lệch tâm.

So sánh Vòng bi 7321 B với các mã sản phẩm tương đương

Để kỹ sư thiết kế và nhân viên vật tư dễ dàng đưa ra quyết định thay thế, bảng dưới đây đối chiếu thông số của mã 7321 B (tiếp xúc góc 1 dãy) với mã 6321 (bi rãnh sâu) và 3321 (tiếp xúc góc 2 dãy) có cùng kích thước 105 x 225 mm.

Tiêu chí đánh giá cơ khí	Vòng bi 7321 B (Góc 40°)	Vòng bi 6321 (Rãnh sâu)	Vòng bi 3321 (Tiếp xúc góc 2 dãy)
Khả năng chịu tải hướng trục	Cực cao (Nhưng chỉ theo 1 hướng)	Rất thấp (Dễ vỡ ca bi nếu lực xô mạnh)	Cao (Chịu được 2 hướng, thay thế kiểu ghép cặp)
Tốc độ vòng quay giới hạn (RPM)	Rất cao (Lên tới 3.800 v/p với dầu)	Cao (Khoảng 3.400 v/p)	Trung bình (Khoảng 2.800 v/p do sinh nhiệt nội bộ)
Độ cứng vững hệ thống trục	Tuyệt đối (Khi được lắp ghép cặp DB/DF)	Trung bình (Vẫn có độ rơ dọc trục nhỏ)	Khá cao (Ổn định, dễ lắp ráp)
Chi phí đầu tư & Bảo dưỡng	Tiết kiệm dài hạn nhờ độ bền bỉ	Rẻ nhất ban đầu nhưng dễ hỏng nếu sai tải	Chi phí mua mới khá cao, cấu trúc phức tạp

Vòng bi 7321 B phù hợp với loại máy móc nào? Tư vấn từ kỹ thuật viên

Để đảm bảo vòng bi 7321 B phát huy đúng 100% công suất thiết kế, kỹ thuật viên tại Công Ty Thương Mại Anh Nguyễn lưu ý khách hàng quy trình lựa chọn và bảo dưỡng chuẩn SOP như sau:

• Ưu điểm vượt trội: Rất lý tưởng cho cụm bánh răng xoắn, trục xoay máy nghiền ly tâm, trục chân vịt tàu thủy cỡ nhỏ, và quạt thông gió công nghiệp siêu tốc.
• Lưu ý hạn chế: Tuyệt đối không sử dụng mã bi 7321 B đơn lẻ nếu trên trục có lực đẩy dọc trục theo 2 chiều (phải ghép cặp). Nó cũng không có khả năng tự lựa (tự bù lệch tâm) như bi tang trống, do đó yêu cầu gia công ngõng trục và lỗ gối đỡ phải đồng trục tuyệt đối (sai số dưới 0.05mm).
• Quy trình lắp ráp: Gia nhiệt vòng bi bằng máy cảm ứng từ lên 100°C - 110°C trước khi ép vào trục. Tuyệt đối không dùng búa thép đóng trực tiếp lên vành bi để tránh làm xước rãnh lăn và nứt vòng cách.
• Chế độ bôi trơn: Với tốc độ quay cao, ưu tiên sử dụng mỡ bò bôi trơn gốc Polyurea hoặc gốc Lithium Complex chịu nhiệt trên 150°C. Bơm mỡ định kỳ chiếm 30% - 40% khoảng trống trong bạc đạn.

Các câu hỏi thường gặp về Vòng bi 7321 B (FAQs)

• Tại sao vòng bi 7321 B thường phải lắp ráp thành từng cặp (Pairing)?

Do góc tiếp xúc 40° chỉ chịu được lực ép dọc trục từ một phía, việc ghép 2 vòng bi (đấu lưng DB hoặc đấu mặt DF) giúp cụm trục chịu được lực đẩy từ 2 chiều ngược nhau, đồng thời khóa chặt khe hở để trục không bị rơ lắc.

• Nhiệt độ vận hành tối đa của vòng bi 7321 B có vòng cách đồng thau là bao nhiêu?

Vòng cách đồng thau (thường có ký hiệu M hoặc MA) cho phép vòng bi vận hành liên tục ở môi trường khắc nghiệt từ 120°C đến 150°C mà không bị biến dạng hình học hay suy giảm đặc tính cơ học.

• Làm thế nào để tránh mua phải bạc đạn 7321 B giả mạo trên thị trường?

Hãy dùng ứng dụng Authenticate của SKF/NSK để quét mã vạch trên vỏ hộp. Đồng thời, chỉ chọn mua từ nhà cung cấp uy tín như Vòng bi Anh Nguyễn, nơi cung cấp đầy đủ giấy chứng nhận nguồn gốc xuất xứ CO và chất lượng CQ.

Đặt mua Vòng bi 7321 B chính hãng giá cạnh tranh tại Vòng bi Anh Nguyễn

Việc đầu tư vòng bi chất lượng là khoản bảo hiểm an toàn nhất cho dây chuyền sản xuất hàng tỷ đồng. Để nhận tư vấn chuyên sâu về dung sai lắp ghép, chọn mã mỡ bôi trơn và nhận báo giá chiết khấu đại lý cho mã vòng bi 7321 B, quý khách hãy liên hệ Hotline: 0243 227.2176 - 0904.390.083. Vòng bi Anh Nguyễn cam kết sẵn sàng giao hàng tận nhà máy trong vòng 2 - 4 tiếng tại nội thành Hà Nội và các khu công nghiệp lân cận.

Lưu ý: Thông số kích thước và hình ảnh sản phẩm có thể thay đổi theo từng lô sản xuất của hãng. Quý khách vui lòng liên hệ Công Ty Thương Mại Anh Nguyễn để nhận bảng thông số thực tế và báo giá ưu đãi nhất.
