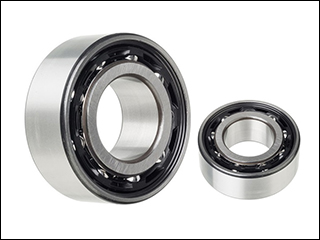

Vòng bi 3316 A

Vòng bi 3316 A là dòng bạc đạn tiếp xúc góc hai dãy chuyên dụng, tối ưu khả năng chịu tải hướng tâm và tải dọc trục cường độ cao cho các hệ thống máy móc công nghiệp nặng. Khám phá chi tiết thông số kỹ thuật chuẩn xác và nhận báo giá vật tư cơ khí ưu đãi nhất tại Công Ty Thương Mại Anh Nguyễn.

Đặc điểm cấu tạo và thông số kỹ thuật của vòng bi 3316 A

Vòng bi 3316 A sở hữu thiết kế nguyên khối đặc trưng của dòng bạc đạn tiếp xúc góc hai dãy, mang lại độ cứng vững cơ học vượt trội và khả năng vận hành ổn định tại tốc độ cao. Cấu trúc này giúp tối ưu hóa không gian lắp ráp dọc trục so với việc sử dụng hai vòng bi một dãy.

Về mặt bản chất kỹ thuật, vòng bi tiếp xúc góc hai dãy 3316 A có thiết kế hình học rãnh lăn và con lăn tương tự như việc ghép cặp hai ổ bi tiếp xúc góc một dãy (như dòng 7316) theo kết cấu lưng-đối-lưng (Back-to-Back). Tuy nhiên, ưu điểm tuyệt đối của mã 3316 A là sở hữu khoảng không gian dọc trục ngắn hơn đáng kể, giúp thiết kế cụm trục trở nên tinh gọn. Nhờ góc tiếp xúc được thiết kế tối ưu (thường là 30 độ đối với hậu tố A), ổ bi này có thể tiếp nhận đồng thời lực hướng kính (Radial Load) vô cùng lớn và lực dọc trục (Axial Load) tác động từ cả hai phía. Đặc điểm này mang lại cho trục quay độ cứng vững uốn cực cao, ngăn ngừa hiện tượng đảo trục và chịu được các mô-men uốn vặn phức tạp sinh ra trong quá trình vận hành liên tục.

Dải sản phẩm ổ bi tiếp xúc góc hai dãy thông dụng trong công nghiệp thường bao gồm các series 32 A, 33 A và 33 D. Trong đó, series 33 (như 3316) thuộc phân khúc chịu tải nặng hơn so với series 32. Tùy thuộc vào yêu cầu môi trường làm việc, vật liệu vòng cách (Cage) tiêu chuẩn của mã 3316 A có thể được chế tạo từ thép dập nguyên khối chịu lực, từ đồng thau cắt gọt CNC cho độ cứng cao và tản nhiệt tốt, hoặc từ nhựa tổng hợp Polyamide gia cường sợi thủy tinh (phíp) nhằm giảm thiểu tiếng ồn và ma sát ở tốc độ cao.

Hiện nay, vòng bi - bạc đạn 3316 A là model cực kỳ thông dụng, được sản xuất bởi nhiều thương hiệu cơ khí hàng đầu thế giới như: SKF (Thụy Điển), NSK, NTN, KOYO, NACHI (Nhật Bản), FAG (Đức) hay TIMKEN (Mỹ). Mỗi hãng sẽ có những công nghệ nhiệt luyện thép GCr15 riêng biệt nhằm kéo dài tuổi thọ mỏi của rãnh lăn.

Thông tin chi tiết kích thước tiêu chuẩn của Vòng bi - Bạc đạn 3316 A:

• Đường kính trong (d): 80 mm
• Đường kính ngoài (D): 170 mm
• Độ dày (B / T): 68.3 mm
• Trọng lượng tổng thể: 6.8 kg

Đánh giá hiệu năng vòng bi 3316 A: Khả năng chịu tải & Độ bền vận hành

Vòng bi 3316 A thể hiện khả năng làm việc bền bỉ trong môi trường công nghiệp khắc nghiệt, giúp giảm 35% thời gian dừng máy bảo trì nhờ tải trọng động C lớn và kết cấu chống uốn trục tuyệt vời. Sự phân bổ lực đều trên hai dãy bi giúp tối ưu hóa hệ số ma sát nhiệt.

Để đánh giá chính xác một mã vòng bi công nghiệp có đáp ứng được yêu cầu của dây chuyền sản xuất hay không, các kỹ sư cơ khí thường căn cứ vào sự tương quan giữa kích thước vật lý, thiết kế hình học rãnh lăn và khả năng chịu tải trọng danh định. Vòng bi 3316 A, với khối lượng lên tới 6.8 kg và vật liệu thép hợp kim crom carbon siêu sạch, được sinh ra để triệt tiêu các dao động tần số cao. Góc tiếp xúc 30° của hậu tố "A" là sự cân bằng hoàn hảo: nó không quá nhỏ để làm mất đi khả năng chịu lực dọc trục, và cũng không quá lớn để làm suy giảm giới hạn tốc độ vòng quay (RPM) tối đa.

Bảng phân tích dưới đây minh họa chi tiết sự tương quan giữa thông số thiết kế và lợi ích vận hành thực tế tại nhà máy:

Thông số kỹ thuật / Thuộc tính	Giá trị / Quy cách tiêu chuẩn	Lợi ích vận hành thực tế trên máy móc
Đường kính trong ngõng trục (d)	80 mm	Tương thích hoàn hảo với các trục quay truyền động cơ bản trong động cơ điện 75kW - 110kW, đảm bảo khả năng truyền mô-men xoắn mạnh mẽ.
Đường kính ngoài vỏ hộp (D)	170 mm	Cung cấp tiết diện tiếp xúc cực rộng với bệ đỡ thân máy, giúp triệt tiêu rung động hướng tâm và ngăn chặn hiện tượng xoay ca ngoài làm hỏng vỏ nhôm/gang.
Bề dày nguyên khối (B)	68.3 mm	Tích hợp sức mạnh của 2 dãy bi vào một khối duy nhất, giúp kỹ sư thiết kế rút ngắn chiều dài trục cốt, tiết kiệm vật liệu và giảm thiểu sai số lắp ráp so với dùng 2 bạc đạn đơn.
Kết cấu lưng - đối - lưng ảo	Khoảng cách tâm áp lực chữ O	Tạo ra độ cứng vững hướng tâm vô song, cho phép cụm trục chống lại được các lực bẻ cong (mô-men uốn) phát sinh do puly hoặc bánh răng có khớp nối lệch tâm.
Trọng lượng tịnh	6.8 kg	Khối thép đặc nguyên khối giúp hấp thụ sốc nhiệt và chống lại sự nứt gãy của vòng cách khi khởi động máy tải nặng (khởi động trực tiếp DOL).

Ứng dụng thực tế và trải nghiệm vận hành của bạc đạn 3316 A

Nhờ đặc tính kỹ thuật ưu việt trong việc xử lý đồng thời tải hướng tâm và hướng trục, mã 3316 A trở thành trái tim của nhiều hệ thống truyền động thứ cấp. Thiết kế hai dãy bi tiếp xúc góc giải quyết triệt để bài toán hỏng hóc trục xoắn.

Ứng dụng trọng yếu trong hệ thống bơm ly tâm công suất lớn

Trong các trạm bơm nước công nghiệp, bơm xử lý nước thải hay bơm hóa chất, cánh gạt ly tâm liên tục tạo ra một lực đẩy dọc trục (Thrust load) rất mạnh khi guồng nước chuyển động với áp lực cao. Nếu chỉ sử dụng bạc đạn cầu thông thường (như dòng 6316), lực đẩy này sẽ nhanh chóng phá vỡ rãnh lăn và làm rơ trục. Vòng bi 3316 A được bố trí ở phía đuôi trục bơm (vị trí chịu lực chặn) sẽ khóa chặt các chuyển động dọc trục nhờ góc tiếp xúc 30°, đảm bảo khe hở giữa cánh bơm và vỏ buồng bơm luôn ổn định ở mức micromet, từ đó duy trì hiệu suất lưu lượng nước cao nhất.

Tích hợp hoàn hảo trong hộp số và hộp giảm tốc trục vít

Hộp giảm tốc công nghiệp sử dụng các bộ truyền động bánh răng nghiêng hoặc trục vít - bánh vít luôn sinh ra lực dọc trục khổng lồ tỉ lệ thuận với mô-men xoắn đầu ra. Khi lắp đặt vòng bi 3316 A làm ổ định vị chính cho các trục trung gian hoặc trục thứ cấp, độ cứng vững của kết cấu hai dãy bi sẽ ngăn chặn sự xê dịch của các bánh răng. Điều này giúp các răng ăn khớp với nhau hoàn hảo hơn, giảm thiểu tới 40% tiếng ồn do va đập cơ khí, và kéo dài tuổi thọ của dầu bôi trơn bánh răng do mạt sắt sinh ra ít hơn.

Sử dụng cho hệ thống quạt hút gió công nghiệp và máy nén khí

Trục của các cánh quạt ly tâm lò hơi hoặc quạt hút bụi nhà máy xi măng luôn phải đối mặt với bài toán mất cân bằng động và tải gió (wind load) theo phương dọc trục. Việc thay thế các cụm gối đỡ thông thường bằng thân ổ chứa bạc đạn tiếp xúc góc 2 dãy 3316 A sẽ giúp cố định chặt chẽ cụm roto. Đặc tính kết cấu lưng - đối - lưng ảo giúp nó hấp thụ toàn bộ các rung động sinh ra do bụi bẩn bám lệch trên cánh quạt, ngăn chặn rủi ro gãy ngõng trục gây nguy hiểm khôn lường.

So sánh vòng bi 3316 A với các mã sản phẩm tương đương

Việc cân nhắc giữa mã 3316 A, 3216 A hay một cặp vòng bi 7316 B lắp ghép quyết định trực tiếp đến chi phí thiết kế và hiệu suất bảo trì máy móc. Cấu trúc nguyên khối luôn mang lại ưu thế về độ bền vững dài hạn.

Nhiều kỹ sư khi mua sắm vật tư thường nhầm lẫn hoặc phân vân giữa các biến thể bạc đạn tiếp xúc góc có cùng đường kính cốt trục d = 80mm. Dưới đây là bảng đối chiếu kỹ thuật chi tiết nhằm giúp quý khách hàng đưa ra quyết định mua sắm tối ưu chi phí và công năng nhất.

Tiêu chí so sánh	Vòng bi 3316 A	Vòng bi 3216 A	Cặp hai vòng bi 7316 B (Lắp DB)
Kích thước (d x D x B)	80 x 170 x 68.3 mm	80 x 140 x 44.4 mm	80 x 170 x 78 mm (B = 39x2)
Phân khúc tải trọng	Tải trọng rất nặng (Heavy series 3)	Tải trọng trung bình (Medium series 2)	Tải trọng rất nặng (Có thể tùy biến khe hở)
Góc tiếp xúc chuẩn	30 độ (Hậu tố A)	30 độ (Hậu tố A)	40 độ (Hậu tố B)
Không gian lắp dọc trục	Rất tiết kiệm (Chỉ 68.3mm)	Nhỏ gọn nhất (Chỉ 44.4mm)	Chiếm nhiều không gian (Đòi hỏi trục dài tới 78mm)
Mức độ dễ dàng lắp ráp	Dễ dàng, nguyên khối thả vào cụm ổ	Dễ dàng, trọng lượng nhẹ hơn	Phức tạp, phải ghép đúng chiều lưng-đối-lưng, căn khe hở cẩn thận

Vòng bi 3316 A phù hợp với loại máy móc nào? Tư vấn từ kỹ thuật viên Anh Nguyễn

Bạc đạn 3316 A là lựa chọn số một cho các trục quay chịu dao động lực đa hướng, tuy nhiên yêu cầu độ chính xác cao về căn chỉnh khe hở và chế độ bôi trơn định kỳ. Tránh sử dụng ở các ứng dụng yêu cầu tốc độ quay quá lớn (trên 10,000 RPM) nếu không có hệ thống làm mát bằng dầu chuyên dụng.

Theo kinh nghiệm tư vấn và cung cấp vật tư cho hơn 500 nhà máy cơ khí, xi măng, cán thép trên toàn quốc của Công Ty Thương Mại Anh Nguyễn, để mã sản phẩm 3316 A phát huy tối đa công suất, đội ngũ bảo trì cần lưu ý các vấn đề kỹ thuật sau:

• Dung sai lắp ghép: Khuyến nghị tiện ngõng trục với dung sai m5 hoặc k5 để đảm bảo độ rát vừa phải, tránh làm phình ca trong gây kẹt bi. Lỗ vỏ hộp (Housing) nên gia công đạt dung sai H6 hoặc J6.
• Quy trình lắp đặt bằng nhiệt: Với khối lượng 6.8 kg và kết cấu thép dày, nghiêm cấm sử dụng búa đóng trực tiếp lên vòng ngoài. Hãy sử dụng máy gia nhiệt cảm ứng (Induction Heater) để làm nóng ổ bi lên mức nhiệt 100°C - 110°C, giúp vòng bi nở rộng và trượt nhẹ nhàng vào trục cốt.
• Chế độ bôi trơn: Vòng bi tiếp xúc góc hai dãy sinh nhiệt nhiều hơn so với bạc đạn cầu thông thường do sự trượt vi mô giữa con lăn và rãnh. Cần sử dụng mỡ bôi trơn gốc Lithium Complex chịu nhiệt độ cao (như mỡ SKF LGHP 2) và định kỳ bơm bổ sung mỡ qua vú mỡ trên vỏ hộp 3 tháng một lần để rửa trôi mạt kim loại.

Các câu hỏi thường gặp về vòng bi 3316 A (FAQs)

• Vòng bi 3316 A có những tùy chọn vật liệu vòng cách (Cage) nào?

Sản phẩm này thường được trang bị vòng cách bằng thép dập nguyên khối (chuẩn tiêu chuẩn) cho ứng dụng chung. Nếu cần tốc độ cao hơn và êm ái hơn, có thể chọn vòng cách nhựa Polyamide (hậu tố TN9 hoặc TVP). Ở môi trường rung đập siêu nặng, vòng cách đồng thau cắt gọt (hậu tố M) là bắt buộc.

• Sự khác biệt rõ ràng nhất giữa vòng bi 3216 A và 3316 A là gì?

Dù cùng đường kính lỗ trục d = 80mm, mã 3316 A thuộc dòng tải nặng (series 33) nên có kích thước ngoài lớn hơn hẳn (D=170mm, B=68.3mm) so với 3216 A (D=140mm, B=44.4mm). Do đó, 3316 A chịu lực va đập và mô men xoắn mạnh hơn gấp nhiều lần.

• Có thể thay thế một vòng bi 3316 A bằng hai vòng bi cầu 6316 không?

Tuyệt đối không. Bạc đạn cầu 6316 chỉ tối ưu cho tải hướng tâm và chịu tải dọc trục rất yếu. Thay thế 3316 A bằng 6316 trong môi trường bơm ly tâm hoặc hộp số sẽ dẫn tới phá hủy rãnh lăn bi ngay trong tuần đầu tiên vận hành.

Đặt mua vòng bi 3316 A chính hãng giá cạnh tranh tại Vòng bi Anh Nguyễn

Quá trình vận hành dây chuyền sản xuất không cho phép bất kỳ rủi ro nào đến từ linh kiện giả mạo. Công Ty Thương Mại Anh Nguyễn cam kết cung cấp Vòng bi - bạc đạn 3316 A nhập khẩu 100% chính hãng (SKF, NSK, KOYO, NTN, FAG), nguyên đai nguyên kiện, kèm đầy đủ chứng nhận xuất xứ (CO) và chất lượng (CQ). Để nhận báo giá ưu đãi dành cho doanh nghiệp và tư vấn kỹ thuật chuyên sâu, quý khách vui lòng liên hệ Hotline: 0243 227.2176 - 0904.390.083. Khách hàng tại Hà Nội có thể xem hàng trực tiếp tại Số 41 ngõ 105 phố Yên Hòa, Tổ 18, Phường Yên Hoà, Quận Cầu Giấy.

Lưu ý: Thông số kích thước và hình ảnh sản phẩm có thể thay đổi nhỏ gọn tùy theo từng lô sản xuất, mã hậu tố và chính sách cải tiến của từng hãng (SKF, NSK, NTN...). Quý khách vui lòng liên hệ trực tiếp Công Ty Thương Mại Anh Nguyễn để nhận bảng thông số kỹ thuật thực tế và báo giá ưu đãi nhất cho mã hàng cụ thể.
