Vòng bi 7224 B

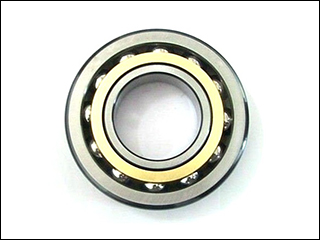

Vòng bi 7224 B là dòng bạc đạn tiếp xúc góc 1 dãy chuyên dụng, mang lại khả năng chịu tải trọng hỗn hợp vượt trội cho các hệ thống trục quay tốc độ cao. Để đảm bảo hiệu suất truyền động và độ bền cơ học tối đa, hãy lựa chọn vật tư chính hãng tại Công Ty Thương Mại Anh Nguyễn.

Đặc điểm cấu tạo và thông số kỹ thuật của Vòng bi 7224 B

Vòng bi 7224 B (Angular Contact Ball Bearing) được chế tạo theo thiết kế chuẩn của dòng vòng bi tiếp xúc góc 1 dãy. Đặc trưng lớn nhất của dòng sản phẩm này là các rãnh chạy của vành trong và vành ngoài được gia công lệch nhau để tạo ra một góc tiếp xúc cố định. Hậu tố "B" trong mã sản phẩm chuẩn quốc tế biểu thị góc tiếp xúc 40 độ, giúp tối ưu hóa khả năng hấp thụ lực đẩy dọc trục cường độ lớn.

Với cấu trúc không thể tách rời, rãnh lăn được thiết kế đặc biệt để chứa được số lượng viên bi thép nhiều hơn đáng kể so với dòng bi cầu rãnh sâu thông thường. Điều này đồng nghĩa với việc diện tích tiếp xúc chịu tải được mở rộng, gia tăng sự cứng vững cho toàn bộ cụm ổ trục.

Thông số kích thước kỹ thuật tiêu chuẩn của Vòng bi - Bạc đạn 7224 B:

• Đường kính trong (d): 120 mm (Kích thước chuẩn cho ngõng trục 120mm, lưu ý thông số cũ ghi 100mm là nhầm lẫn với mã 7220).
• Đường kính ngoài (D): 215 mm.
• Độ dày (B): 40 mm.
• Trọng lượng thực tế: 6.100 kg.

Vật liệu chế tạo vòng cách (Cage) của Vòng bi 7224 B rất đa dạng để đáp ứng từng môi trường làm việc cụ thể. Các tùy chọn phổ biến bao gồm vòng cách thép dập cường độ cao, vòng cách bằng đồng thau đúc nguyên khối (mã M hoặc CAM) cho độ cứng vững tuyệt đối và khả năng tản nhiệt nhanh, hoặc vòng cách nhựa tổng hợp Polyamide gia cường sợi thủy tinh để tối ưu cho tốc độ vòng quay cực lớn (RPM cao). Dòng sản phẩm 7224 B hiện đang được sản xuất bởi các thương hiệu hàng đầu thế giới như SKF, NSK, NTN, FAG, TIMKEN, KOYO và NACHI.

Đánh giá hiệu năng Vòng bi 7224 B: Khả năng chịu tải & Độ bền vận hành

Dưới góc độ kỹ thuật cơ khí, Vòng bi 7224 B thể hiện sự vượt trội trong các bài kiểm tra đánh giá hiệu năng chịu tải. Khác với bi cầu thông thường chỉ chuyên chịu tải hướng tâm, dòng tiếp xúc góc được sinh ra để gánh vác đồng thời tải trọng hướng tâm (Radial load) và tải trọng hướng trục (Axial load) tác động theo một chiều.

Nhờ vào góc tiếp xúc 40 độ, lực dọc trục được truyền tải một cách êm ái xuyên qua các viên bi thép từ ca trong ra ca ngoài, giảm thiểu tối đa hiện tượng trượt ma sát. Điều này đặc biệt quan trọng giúp hạn chế sự mài mòn và sinh nhiệt cục bộ, từ đó kéo dài thời gian thay thế mỡ bôi trơn và tăng tuổi thọ mỏi của hệ thống kim loại.

Thông số kỹ thuật	Giá trị / Quy cách	Lợi ích vận hành thực tế
Tải trọng động cơ bản (C)	~ 182 kN	Đảm bảo cụm trục duy trì hoạt động trơn tru liên tục, không bị gián đoạn dưới áp lực nén cường độ cao.
Tải trọng tĩnh cơ bản (C0)	~ 176 kN	Ngăn chặn hoàn toàn rủi ro biến dạng dẻo trên bề mặt rãnh lăn khi máy khởi động đột ngột hoặc chịu va đập nặng.
Tốc độ giới hạn (Mỡ / Dầu)	2600 RPM / 3400 RPM	Cho phép trục quay ở dải tốc độ cực đại mà vẫn đảm bảo độ mát, không gây cháy mỡ hay kẹt bó bi thép.
Góc tiếp xúc (Hậu tố B)	40 độ (Angle)	Tối ưu hóa khả năng hấp thụ lực đẩy dọc trục, đặc biệt thích hợp cho cấu hình ghép cặp dự ứng lực (Preload).

Ứng dụng thực tế và trải nghiệm vận hành của Vòng bi 7224 B

Do bản chất thiết kế tiếp xúc góc 1 dãy chỉ chịu lực dọc trục theo một hướng nhất định, Vòng bi 7224 B rất hiếm khi được lắp ráp độc lập. Kỹ sư thường sử dụng phương pháp ghép cặp hai vòng bi (Lưng đối lưng - DB, Mặt đối mặt - DF, hoặc Nối tiếp - DT) kết hợp với việc điều chỉnh khe hở và dự ứng lực (Preload) thích hợp. Phương pháp này tạo ra một hệ thống truyền động có độ cứng vững hoàn hảo, chống lại lực tác động từ nhiều phía.

Định vị cụm trục chính xác của máy công cụ CNC

Trong môi trường gia công cơ khí chính xác như máy phay, máy tiện, cụm trục chính (Spindle) yêu cầu không được phép có bất kỳ độ rơ dọc trục nào. Khi ghép cặp Vòng bi 7224 B, kỹ thuật viên triệt tiêu hoàn toàn khe hở dọc trục, giúp trục chính quay ở vận tốc cực lớn mà không phát sinh độ rơ. Kết quả là sai số gia công phôi thép được giới hạn ở mức micromet, đảm bảo chất lượng bề mặt gia công láng mịn, không có vết vằn do rung lắc (chatter marks).

Kiểm soát lực phản hồi trong máy bơm ly tâm công suất lớn

Hệ thống máy bơm nước tuần hoàn, bơm dầu hay bơm hóa chất cỡ lớn thường sinh ra lực đẩy thủy lực phản hồi mạnh mẽ từ cánh bơm dọc theo chiều trục quay d=120mm. Bạc đạn 7224 B được lắp đặt tại vị trí gối đỡ nhằm gánh toàn bộ lực đẩy thủy lực này, ngăn chặn lực truyền ngược lại phá hủy động cơ motor. Sự cứng vững này gia tăng tới 40% tuổi thọ cho hệ thống phớt làm kín cơ khí (Mechanical seals), ngăn chặn rò rỉ lưu chất hoàn toàn.

Ổn định hộp giảm tốc và hệ thống bánh răng

Hộp giảm tốc sử dụng bánh răng nghiêng hoặc bánh răng côn xoắn luôn sinh ra lực đẩy dọc trục vô hình nhưng rất lớn trong suốt quá trình các răng cọ xát và truyền mô-men xoắn. Sự xuất hiện của bạc đạn tiếp xúc góc 7224 B khóa chặt ngõng trục tại đúng vị trí thiết kế, giúp bề mặt bánh răng ăn khớp lý tưởng. Nó làm giảm đáng kể tiếng ồn vận hành gầm rú, chống mẻ vỡ mặt răng, từ đó kéo dài thời gian thay thế linh kiện thêm nhiều năm.

So sánh Vòng bi 7224 B với các mã sản phẩm tương đương

Để tối ưu hóa chi phí thay thế vật tư và đảm bảo hiệu năng máy móc, đội ngũ bảo trì cần nhận biết sự khác biệt giữa dòng 7224 B (tiếp xúc góc 1 dãy) và các biến thể khác có cùng đường kính trục d=120mm trên thị trường:

Tiêu chí so sánh	Vòng bi 7224 B (Tiếp xúc góc 1 dãy)	Vòng bi 3224 A (Tiếp xúc góc 2 dãy)	Vòng bi 7324 B (Series tải cực nặng)
Thông số kích thước (d x D x B)	120 x 215 x 40 mm	120 x 215 x 76 mm	120 x 260 x 55 mm
Khả năng chịu tải hướng trục	1 hướng (Bắt buộc phải ghép cặp)	Cả 2 hướng độc lập (Gắn đơn)	1 hướng (Khả năng chịu lực đẩy lớn nhất)
Tốc độ vòng quay (RPM)	Cực đại - Phù hợp trục chính	Trung bình đến cao	Trung bình (do thiết kế bi lớn)
Ứng dụng công nghiệp cốt lõi	Máy CNC, bơm ly tâm, quạt gió cao áp	Máy nông nghiệp, máy nén khí, băng tải hẹp	Máy cán thép, máy nghiền đá, sàng rung

Vòng bi 7224 B phù hợp với loại máy móc nào? Tư vấn từ kỹ thuật viên Anh Nguyễn

Với bề dày kinh nghiệm trong việc cung ứng vật tư tiêu hao cho hơn 500 cụm nhà máy và xưởng cơ khí, Công Ty Thương Mại Anh Nguyễn tư vấn chi tiết về việc sử dụng Vòng bi 7224 B như sau:

• Ưu điểm cốt lõi: Duy trì độ cứng vững trục vượt trội ở vận tốc quay cao. Cải thiện triệt để hiện tượng vung vẩy hay rung lắc trục. Ma sát trượt nội tại được kiểm soát ở mức thấp nhất, giúp mỡ bôi trơn không bị thoái hóa nhanh, giảm bớt tần suất bơm mỡ bảo dưỡng.
• Điểm hạn chế cần lưu ý: Không có tính năng tự bù lệch tâm (khác với dòng vòng bi tang trống). Do vậy, quy trình thiết kế và gia công cơ khí yêu cầu độ đồng tâm giữa ngõng trục và lỗ gối đỡ phải đạt độ chính xác cực cao. Kỹ thuật viên thao tác ghép cặp đòi hỏi phải có tay nghề chuyên môn để cân chỉnh mức dự ứng lực (Preload - Cấp độ A, B, C) chính xác.

Hướng dẫn thao tác chuẩn kỹ thuật (SOP): Mở bảng tra thông số dung sai để đối chiếu. Đo đường kính trục d=120mm phải đạt dung sai lắp chặt tiêu chuẩn k5 hoặc m5. Tuyệt đối nghiêm cấm sử dụng búa thép đóng bạo lực lên ca ngoài vòng bi. Yêu cầu bắt buộc: Dùng máy gia nhiệt bằng cảm ứng từ, nâng nhiệt độ bạc đạn đều đặn lên ngưỡng 90°C - 100°C làm giãn nở kim loại, sau đó nhẹ nhàng ép thẳng vào ngõng trục để bảo vệ tuyệt đối rãnh lăn khỏi vết hằn.

Các câu hỏi thường gặp về Vòng bi 7224 B (FAQs)

• Ghép cặp cấu hình DB, DF, DT cho Vòng bi 7224 B có sự khác biệt như thế nào?

Cấu hình ghép lưng đối lưng (DB) mang lại độ cứng vững chống mô-men uốn lật tốt nhất; cấu hình mặt đối mặt (DF) thích hợp với hệ thống trục dễ bị võng hoặc lệch tâm nhẹ; cấu hình nối tiếp (DT) chuyên dụng để gánh tải trọng dọc trục cực đại theo một chiều duy nhất.

• Tôi nên chọn Vòng bi 7224 B với vòng cách thép dập (J) hay vòng cách đồng thau (M)?

Vòng cách thép dập phổ biến, tối ưu về chi phí, phù hợp với tải và tốc độ tiêu chuẩn. Vòng cách đồng thau đúc (M / CAM) chống bó kẹt, chịu nhiệt độ cao và chịu lực ly tâm xuất sắc, là lựa chọn bắt buộc cho cụm motor công nghiệp lớn, máy nén khí, hoặc môi trường rung động liên tục.

• Dấu hiệu để phân biệt Vòng bi 7224 B SKF, NSK thật và hàng nhái kém chất lượng?

Hàng chính hãng có mã vạch QR sắc nét quét trực tiếp bằng app hãng (như SKF Authenticate). Chữ laser khắc trên ca ngoài nét thanh, mịn màng không cháy rỗ. Chọn mua tại Anh Nguyễn luôn được cung cấp bộ chứng từ nhập khẩu CO/CQ minh bạch.

Đặt mua Vòng bi 7224 B chính hãng giá cạnh tranh tại Vòng bi Anh Nguyễn

Để nhận ngay tư vấn chuyên môn về quy cách ghép cặp, tính toán dự ứng lực, và nhận báo giá Vòng bi - Bạc đạn 7224 B chiết khấu ưu đãi nhất thị trường, quý khách vui lòng liên hệ Hotline trực tiếp: 0243 227.2176 - 0904.390.083. Kho bãi Công Ty Thương Mại Anh Nguyễn luôn sẵn sàng vật tư chính hãng, cam kết giao hàng hỏa tốc nhằm giảm thiểu tới mức thấp nhất thời gian dừng máy của dây chuyền sản xuất.

Lưu ý: Thông số kích thước và hình ảnh sản phẩm có thể thay đổi theo từng lô sản xuất của hãng. Quý khách vui lòng liên hệ Công Ty Thương Mại Anh Nguyễn để nhận bảng thông số thực tế và báo giá ưu đãi nhất.
