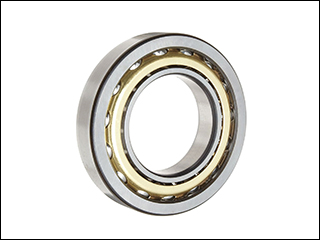

Vòng bi 7222 B

Vòng bi 7222 B là dòng bạc đạn tiếp xúc góc 1 dãy chuyên dụng, tối ưu hóa khả năng chịu tải trọng hỗn hợp trong các hệ thống truyền động tốc độ cao. Để đảm bảo độ bền cơ học và hiệu suất máy móc, hãy lựa chọn sản phẩm chính hãng tại Công Ty Thương Mại Anh Nguyễn.

Đặc điểm cấu tạo và thông số kỹ thuật của Vòng bi 7222 B

Vòng bi 7222 B (Angular Contact Ball Bearing) được thiết kế đặc biệt với các rãnh chạy của vành trong và vành ngoài tạo thành một góc tiếp xúc chuẩn (thường là 40 độ đối với hậu tố B). Cấu trúc này không thể tách rời, cho phép lắp đặt số lượng viên bi thép nhiều hơn hẳn so với dòng bi cầu rãnh sâu thông thường, từ đó gia tăng đáng kể khả năng chịu tải.

Thông số kích thước tiêu chuẩn của Vòng bi - Bạc đạn 7222 B:

• Đường kính trong (d): 120 mm
• Đường kính ngoài (D): 200 mm
• Độ dày (B): 38 mm
• Trọng lượng: 4.600 kg

Vật liệu cấu tạo vòng cách của mã 7222 B rất đa dạng, từ thép dập tiêu chuẩn đến đồng thau đúc nguyên khối (mã M/CAM) chịu nhiệt độ cao, hoặc nhựa tổng hợp Polyamide cho tốc độ vòng quay siêu tốc. Các thương hiệu hàng đầu thế giới sản xuất mã này bao gồm SKF, NSK, NTN, FAG, TIMKEN, KOYO, NACHI.

Đánh giá hiệu năng Vòng bi 7222 B: Khả năng chịu tải & Độ bền vận hành

Khác với bi cầu thông thường, vòng bi 7222 B có khả năng chịu đồng thời tải trọng hướng tâm (radial load) và tải trọng hướng trục (axial load) theo một chiều. Nhờ góc tiếp xúc 40°, lực ép hướng trục được truyền trực tiếp qua các viên bi một cách trơn tru, hạn chế tối đa sinh nhiệt do ma sát.

Thông số kỹ thuật	Giá trị / Quy cách	Lợi ích vận hành thực tế
Tải trọng động cơ bản (C)	~ 155 kN	Duy trì hoạt động liên tục dưới áp lực lớn, kéo dài tuổi thọ mỏi của kim loại.
Tải trọng tĩnh cơ bản (C0)	~ 150 kN	Chống biến dạng dẻo rãnh lăn khi máy móc chịu tải va đập đột ngột khi khởi động.
Tốc độ giới hạn (Mỡ/Dầu)	3200 RPM / 4000 RPM	Cho phép trục quay ở tốc độ cực cao mà không gây quá nhiệt hay kẹt bó bi.
Góc tiếp xúc (Hậu tố B)	40 độ	Tối đa hóa khả năng chịu lực đẩy dọc trục, lý tưởng cho cấu hình ghép cặp.

Ứng dụng thực tế và trải nghiệm vận hành của Vòng bi 7222 B

Do bản chất thiết kế tiếp xúc góc 1 dãy chỉ chịu lực dọc trục theo một hướng, trong thực tế công nghiệp, Vòng bi 7222 B hiếm khi đứng độc lập mà thường được ghép cặp (Lưng đối lưng - DB, Mặt đối mặt - DF, hoặc Nối tiếp - DT) để tạo thành một cụm ổ trục có độ cứng vững hoàn hảo.

Hệ thống trục chính máy công cụ (Spindles)

Trong các máy phay, máy tiện CNC, Vòng bi 7222 B được ghép cặp để định vị chính xác trục chính. Nó loại bỏ độ rơ dọc trục (axial play), đảm bảo sai số gia công phôi thép được kiểm soát ở mức micromet, đồng thời duy trì RPM cao mà không rung lắc.

Máy bơm công nghiệp và máy nén khí

Lực đẩy thủy lực sinh ra từ cánh bơm tác động lên trục quay là rất lớn. Việc trang bị bạc đạn 7222 B giúp triệt tiêu hoàn toàn lực phản hồi này, giảm tải cho động cơ motor và gia tăng 40% tuổi thọ của hệ thống phớt làm kín cơ khí (mechanical seals).

Hộp giảm tốc và hệ thống truyền tải điện

Khi sử dụng bánh răng nghiêng hoặc bánh răng côn trong hộp số, lực dọc trục sẽ liên tục được sinh ra. Bi tiếp xúc góc 7222 B khóa chặt vị trí trục bánh răng, giúp các răng ăn khớp hoàn hảo, giảm tiếng ồn cọ xát và mài mòn mặt răng sứt mẻ.

So sánh Vòng bi 7222 B với các mã sản phẩm tương đương

Để tối ưu hóa chi phí và hiệu năng, kỹ sư cần phân biệt rõ dòng 7222 B (tiếp xúc góc 1 dãy) với các biến thể khác cùng kích thước d=120mm:

Tiêu chí so sánh	Vòng bi 7222 B (1 Dãy)	Vòng bi 3222 A (2 Dãy)	Vòng bi 7322 B (Tải Nặng)
Kích thước (d x D x B)	120 x 200 x 38 mm	120 x 200 x 59.6 mm	110 x 240 x 50 mm (Kích thước khác series)
Khả năng chịu lực dọc trục	1 hướng (Cần ghép cặp)	2 hướng độc lập	1 hướng (Tải trọng siêu cao)
Tốc độ quay tối đa (RPM)	Rất cao	Trung bình - Cao	Trung bình
Ứng dụng khuyên dùng	Cụm trục chính xác cao	Bơm ly tâm, máy nông nghiệp	Máy nghiền, máy cán thép

Vòng bi 7222 B phù hợp với loại máy móc nào? Tư vấn từ kỹ thuật viên Anh Nguyễn

Dựa trên kinh nghiệm cung cấp vật tư cơ khí cho hơn 500 nhà máy lớn, Công Ty Thương Mại Anh Nguyễn khuyến nghị sử dụng Vòng bi 7222 B trong các trường hợp:

• Ưu điểm: Chịu tốc độ cao cực tốt, kiểm soát độ rung lắc trục tuyệt vời khi ghép cặp đúng cách. Tuổi thọ mỡ bôi trơn được kéo dài do giảm ma sát trượt.
• Nhược điểm: Không thể tự lựa (tự lựa tâm) như vòng bi tang trống, do đó đòi hỏi độ đồng tâm của ngõng trục và gối đỡ phải đạt sai số cực thấp. Đòi hỏi kỹ thuật viên có tay nghề cao khi điều chỉnh khe hở (preload) lúc lắp ráp.

Hướng dẫn lắp ráp chuẩn SOP: Mở bảng tra thông số dung sai trục. Đo đường kính trục d=120mm phải đạt chuẩn dung sai j5 hoặc k5. Tuyệt đối không dùng búa đóng trực tiếp lên ca ngoài vòng bi. Bắt buộc dùng máy gia nhiệt cảm ứng đưa nhiệt độ vòng bi lên 90°C - 100°C trước khi ép vào ngõng trục để tránh xước rãnh lăn.

Các câu hỏi thường gặp về Vòng bi 7222 B (FAQs)

• Ghép cặp DB, DF, DT cho Vòng bi 7222 B có ý nghĩa gì?

DB (Back-to-back) chịu mô-men uốn tốt nhất; DF (Face-to-face) dùng cho trục bị uốn cong nhẹ; DT (Tandem - nối tiếp) dùng khi cần chịu lực dọc trục cực lớn theo một hướng duy nhất.

• Nên chọn vòng bi 7222 B có vòng cách bằng đồng (M) hay thép dập (J)?

Vòng cách thép dập phù hợp với tải trọng và tốc độ tiêu chuẩn. Vòng cách đồng thau nguyên khối (M/CAM) có khả năng chống kẹt, chịu nhiệt độ cao và chịu lực ly tâm tốt hơn, khuyên dùng cho máy nén khí hoặc motor cỡ lớn.

• Làm sao nhận biết Vòng bi 7222 B SKF, NSK chính hãng?

Sản phẩm thật có chữ khắc laser sắc nét trên mép ca ngoài, vỏ hộp chứa mã vạch QR đối chiếu trực tiếp trên app của hãng. Mua tại Vòng bi Anh Nguyễn luôn kèm chứng từ CO/CQ rõ ràng.

Đặt mua Vòng bi 7222 B chính hãng giá cạnh tranh tại Vòng bi Anh Nguyễn

Để nhận bảng vẽ kỹ thuật chi tiết, tư vấn quy cách ghép cặp và báo giá Vòng bi - Bạc đạn 7222 B tốt nhất thị trường, quý khách vui lòng liên hệ Hotline: 0243 227.2176 - 0904.390.083. Đội ngũ Anh Nguyễn cam kết giao hàng hỏa tốc, hỗ trợ kỹ thuật tận nhà máy, giảm tối đa thời gian dừng máy của doanh nghiệp.

Lưu ý: Thông số kích thước và hình ảnh sản phẩm có thể thay đổi theo từng lô sản xuất của hãng. Quý khách vui lòng liên hệ Công Ty Thương Mại Anh Nguyễn để nhận bảng thông số thực tế và báo giá ưu đãi nhất.
