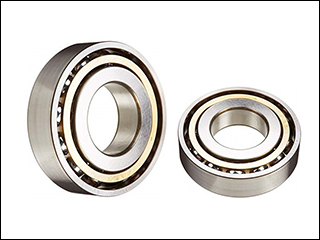

Vòng bi 7220 B

Vòng bi 7220 B là dòng bạc đạn tiếp xúc góc 1 dãy chịu tải trọng hướng tâm và hướng trục cực cao, lý tưởng cho trục máy công cụ và bơm công nghiệp. Trải nghiệm ngay vật tư cơ khí chính hãng, đầy đủ CO/CQ tại Công Ty Thương Mại Anh Nguyễn giúp tối ưu hiệu suất vận hành.

Đặc điểm cấu tạo và thông số kỹ thuật của vòng bi 7220 B

Vòng bi - bạc đạn 7220 B được thiết kế chuyên biệt theo cấu trúc vòng bi tiếp xúc góc 1 dãy (Single Row Angular Contact Ball Bearing). Đặc trưng cốt lõi của dòng sản phẩm này là các rãnh chạy của vành trong và vành ngoài được chế tạo với một góc tiếp xúc (thường là 40 độ đối với hậu tố B). Thiết kế này cho phép truyền tải trọng lượng từ vành này sang vành kia theo một góc nghiêng so với mặt phẳng hướng tâm, mang lại khả năng chịu lực phức hợp hoàn hảo. Vòng bi này là loại không thể tách rời rời.

Số lượng viên bi thép được lắp vào kết cấu vòng trong đối diện nhiều hơn đáng kể so với dòng vòng bi cầu rãnh sâu thông thường, giúp gia tăng tiết diện tiếp xúc và tải trọng động. Cấu tạo vòng cách tiêu chuẩn vô cùng đa dạng, thường được làm từ thép dập, đồng thau nguyên khối có độ cứng cao hoặc nhựa tổng hợp (Polyamide) tùy thuộc vào dải tốc độ và nhiệt độ môi trường làm việc.

Dưới đây là thông số kích thước tiêu chuẩn của mã 7220 B hiện đang được phân phối qua các thương hiệu hàng đầu như SKF, NSK, NTN, FAG, TIMKEN, KOYO, NACHI:

• Đường kính trong (d): 100 mm
• Đường kính ngoài (D): 180 mm
• Độ dày (B): 34 mm
• Trọng lượng: 3.300 kg

Bản vẽ mặt cắt kỹ thuật mô phỏng kết cấu rãnh bi tiếp xúc góc:

Đánh giá hiệu năng vòng bi 7220 B: Khả năng chịu tải & Độ bền vận hành

Trong thực tế đo lường cơ khí, bạc đạn 7220 B thể hiện độ cứng vững tuyệt vời khi hoạt động ở dải tốc độ cao (RPM lớn). Do bản chất tiếp xúc góc, nó chỉ chịu tải trọng hướng trục theo một chiều. Tuy nhiên, khi được ghép cặp (Back-to-back hoặc Face-to-face), hệ thống cụm ổ trục có thể triệt tiêu khe hở, giảm thiểu rung động và kéo dài tuổi thọ cụm trục lên tới 40% so với thiết kế lắp đơn lẻ.

Thông số kỹ thuật cốt lõi	Giá trị / Quy cách	Lợi ích vận hành thực tế
Góc tiếp xúc (Hậu tố B)	Góc nghiêng 40°	Gia tăng tối đa khả năng chịu tải hướng trục, lý tưởng cho lực đẩy một chiều liên tục.
Tải trọng động (C) & Tĩnh (C0)	Khoảng 143 kN / 125 kN (tùy hãng)	Chống biến dạng dẻo rãnh lăn khi có ứng suất va đập đột ngột trong hộp số.
Cấu hình lắp đặt ghép cặp	DB (lưng đối lưng), DF (mặt đối mặt)	Tạo độ cứng vững hướng tâm tuyệt đối, hạn chế sai lệch trục quay đến 99%.

Ứng dụng thực tế và trải nghiệm vận hành của bạc đạn 7220 B

Với độ chính xác gia công cao, bạc đạn 7220 B đóng vai trò then chốt trong việc duy trì chu kỳ vận hành ổn định của các cơ cấu truyền động phức tạp, giảm thiểu đến 35% thời gian dừng máy sự cố.

Hệ thống trục chính máy CNC và máy gia công kim loại

Trục chính của các dòng máy phay, máy tiện CNC yêu cầu độ định tâm chính xác tuyệt đối ở tốc độ hàng chục nghìn vòng/phút. Vòng bi 7220 B (thường lắp ghép cặp) giúp loại bỏ sai số khe hở hướng tâm, đảm bảo phôi gia công không bị gợn sóng hay lệch kích thước do rung động trục gây ra.

Máy bơm công nghiệp và máy nén khí áp suất cao

Trong các hệ thống máy bơm ly tâm, lực đẩy của dòng chất lỏng tạo ra áp lực hướng trục cực mạnh. Góc tiếp xúc 40 độ của mã 7220 B đóng vai trò triệt tiêu hoàn toàn lực đẩy ngược này, bảo vệ phớt làm kín và buồng bơm không bị cọ xát, kéo dài tuổi thọ thiết bị vượt mốc 15.000 giờ vận hành liên tục.

Hộp giảm tốc tải trọng nặng

Tại các nhà máy cán thép hoặc sản xuất giấy, hộp giảm tốc chịu ứng suất cắt vát và mô-men xoắn lớn. Vòng bi 7220 B với vòng cách đồng thau (hậu tố M/MB) sẽ tối ưu hóa dòng chảy của dầu bôi trơn, ngăn ngừa hiện tượng bó kẹt con lăn khi nhiệt độ buồng máy tăng vọt lên trên 100°C.

So sánh vòng bi 7220 B với các mã sản phẩm tương đương

Để tối ưu hóa không gian lắp ráp và tính toán chính xác hệ số tải, kỹ sư cần nắm vững sự khác biệt giữa mã 7220 B và các tùy chọn cùng kích cỡ trục d=100mm.

Mã Vòng Bi	Kích thước (d x D x B)	Loại Vòng Bi	Khả năng chịu tải so sánh
7220 B	100 x 180 x 34 mm	Tiếp xúc góc 1 dãy (40°)	Tải hướng trục 1 chiều cực lớn, tải hướng tâm trung bình khá. RPM rất cao.
6220 (Bi cầu rãnh sâu)	100 x 180 x 34 mm	Bi cầu rãnh sâu 1 dãy	Chịu tải hướng tâm là chủ yếu, tải hướng trục rất nhỏ. RPM cao.
3220 A (Bi tiếp xúc 2 dãy)	100 x 180 x 60.3 mm	Tiếp xúc góc 2 dãy	Tải phức hợp 2 chiều lớn. Chiều dày (B) rộng hơn, chịu lực vặn xoắn tốt.

Vòng bi 7220 B phù hợp với loại máy móc nào? Tư vấn từ kỹ thuật viên Anh Nguyễn

Do cấu trúc đặc thù, việc lựa chọn và lắp đặt dòng bi tiếp xúc góc cần tuân thủ nghiêm ngặt dung sai trục. Mã bạc đạn 7220 B đặc biệt tương thích với:

• Trục tua bin gió công suất nhỏ và cụm truyền động quạt công nghiệp lưu lượng lớn.
• Bệ tỳ chân vịt tàu thủy và các thiết bị chịu ma sát đẩy (Thrust load) cường độ cao.

Lưu ý bảo dưỡng: Kỹ thuật viên Anh Nguyễn khuyến cáo, khi lắp ghép cặp DB (lưng đối lưng) hoặc DF (mặt đối mặt), tuyệt đối phải đo và điều chỉnh khe hở trước tải (preload). Việc cấp đủ mỡ bôi trơn chuyên dụng màng mỏng sẽ giúp viên bi không bị trượt lết trên rãnh ở vòng tua khởi động nhanh, từ đó chống hiện tượng xước nhiệt vỏ ca ngoài.

Các câu hỏi thường gặp về vòng bi 7220 B (FAQs)

• Có thể dùng 1 vòng bi 7220 B chạy độc lập được không?

Có, nhưng chỉ ứng dụng trên các cơ cấu trục chỉ phát sinh lực hướng trục một chiều nhất định. Nếu trục có lực dao động hai chiều, bắt buộc phải dùng 2 vòng bi 7220 B ghép cặp hoặc chuyển sang vòng bi tiếp xúc góc 2 dãy (như mã 3220 A) để cố định hoàn toàn trục máy.

• Hậu tố B trong vòng bi 7220 B có ý nghĩa kỹ thuật là gì?

Theo tiêu chuẩn quốc tế (đặc biệt của SKF, NSK), chữ B là ký hiệu quy chuẩn biểu thị góc tiếp xúc bên trong rãnh lăn là 40 độ. Góc càng lớn thì khả năng gánh tải trọng hướng trục càng cao, tuy nhiên tốc độ quay giới hạn (RPM) sẽ giảm nhẹ so với góc 15° (ký hiệu C) hay 25° (ký hiệu AC).

• Cách nhận biết vòng bi 7220 B chính hãng SKF, NSK?

Sản phẩm thật có vát mép đồng đều, mã QR code trên vỏ hộp trùng khớp với thông số tra cứu trên App chính hãng. Chữ laser khắc trên mép ca ngoài sắc nét, không bị nhòe đen. Mua hàng tại đại lý uy tín như Vòng bi Anh Nguyễn sẽ kèm theo giấy tờ nhập khẩu CO/CQ chuẩn chỉnh.

Đặt mua vòng bi 7220 B chính hãng giá cạnh tranh tại Vòng bi Anh Nguyễn

Để ngăn ngừa rủi ro mua phải bạc đạn giả gây mài mòn ngõng trục, quý doanh nghiệp hãy tin chọn Công Ty Thương Mại Anh Nguyễn. Chúng tôi cam kết lượng tồn kho lớn, hỗ trợ vận chuyển hỏa tốc, kèm dịch vụ tư vấn đo đạc khe hở kỹ thuật trực tiếp. Nhận báo giá vòng bi 7220 B (SKF, NSK, KOYO...) ưu đãi nhất qua Hotline: 0243 227.2176 - 0904.390.083 hoặc ghé văn phòng tại Số 41 ngõ 105 phố Yên Hòa, Quận Cầu Giấy, Thành phố Hà Nội.

Lưu ý: Thông số kích thước và hình ảnh sản phẩm có thể thay đổi theo từng lô sản xuất của hãng. Quý khách vui lòng liên hệ Công Ty Thương Mại Anh Nguyễn để nhận bảng thông số thực tế và báo giá ưu đãi nhất.
