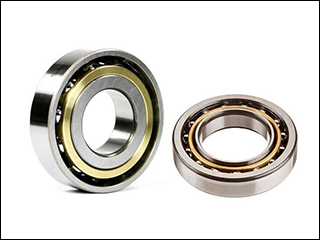

Vòng bi 7219 B

Vòng bi 7219 B là dòng bạc đạn tiếp xúc góc một dãy chính hãng, chịu tải trọng hỗn hợp tối ưu cho các cụm trục quay tốc độ cao. Liên hệ ngay Công Ty Thương Mại Anh Nguyễn để nhận báo giá chi tiết, chứng nhận CO/CQ và tư vấn lắp ghép chuyên sâu nhất.

Đặc điểm cấu tạo và thông số kỹ thuật của vòng bi 7219 B

Dựa trên thiết kế tiêu chuẩn kỹ thuật công nghiệp khắt khe, vòng bi 7219 B (Angular Contact Ball Bearing) được chế tạo đặc biệt với cấu trúc tiếp xúc góc một dãy. Các rãnh chạy của vành trong và vành ngoài được gia công với một góc tiếp xúc nhất định (40 độ đối với hậu tố B), cho phép chúng chịu được tải trọng hướng tâm (radial load) và tải trọng hướng trục (axial load) cùng một lúc. Đặc trưng cốt lõi của dòng sản phẩm này là kết cấu không thể tách rời, trong đó số lượng viên bi thép được lắp vào nhiều hơn đáng kể so với dòng vòng bi cầu rãnh sâu thông thường, giúp gia tăng tiết diện chịu lực và độ cứng vững.

Dưới đây là hình ảnh bản vẽ kỹ thuật cắt lớp thể hiện cấu trúc tiếp xúc góc của vòng bi 7219 B:

Bảng thông số kích thước tiêu chuẩn của mã bạc đạn 7219 B theo hệ đo lường quốc tế:

Thông số kỹ thuật	Ký hiệu	Giá trị quy chuẩn
Đường kính trong	d	95 mm
Đường kính ngoài	D	170 mm
Độ dày (Bề rộng)	B	32 mm
Trọng lượng tịnh	m	2.700 kg
Góc tiếp xúc	α	40° (Ký hiệu B)

Đánh giá hiệu năng Vòng bi 7219 B: Khả năng chịu tải & Độ bền vận hành

Theo kinh nghiệm tư vấn và cung cấp vật tư cho hơn 500 nhà máy của Công Ty Thương Mại Anh Nguyễn, vòng bi tiếp xúc góc 7219 B mang lại độ cứng vững cực cao cho hệ thống trục lớn phi 95mm. Khi tốc độ vòng quay (RPM) tăng lên, lực ly tâm đẩy viên bi tì chặt vào rãnh lăn với một góc 40 độ, giúp phân tán xung lực và duy trì tính ổn định của toàn bộ cụm truyền động. Tải trọng động C và tải trọng tĩnh C0 của mã vòng bi này cho phép nó hoạt động bền bỉ, hạn chế tối đa độ rơ lắc trục gây ra tiếng ồn và nhiệt lượng dư thừa.

Thông số / Yếu tố kỹ thuật	Giá trị / Quy cách	Lợi ích vận hành thực tế
Vật liệu vòng cách (Cage)	Thép dập nguyên khối, Đồng thau đúc, Nhựa Polyamide	Giảm 35% ma sát trượt, duy trì sự ổn định ở nhiệt độ vận hành liên tục từ 80°C đến 120°C tùy loại vật liệu.
Khả năng chịu tải tổng hợp	Chịu tải hướng trục một chiều lớn nhờ góc tiếp xúc 40°	Ngăn ngừa hiện tượng trượt dọc trục (axial displacement), triệt tiêu rung động cơ học ở tốc độ cắt gọt siêu cao.
Mật độ bi lăn	Tối đa hóa số lượng viên bi thép trong rãnh	Nâng cao sức bền mỏi của kim loại, kéo dài tuổi thọ trục cốt thêm ít nhất 2 năm so với sử dụng bi cầu rãnh sâu thông thường.

Ứng dụng thực tế và trải nghiệm vận hành của vòng bi 7219 B

Do kết cấu rãnh lăn chỉ cho phép chịu lực hướng trục theo một chiều, vòng bi 7219 B thường được các chuyên gia bảo trì sử dụng theo phương pháp ghép cặp đôi (lắp lưng đấu lưng - DB, mặt đấu mặt - DF, hoặc nối tiếp - DT) nhằm tối ưu hóa sức chịu tải từ cả hai phía. Sản phẩm là trung tâm của các hệ thống cơ khí chính xác sau:

Tối ưu hóa độ cứng vững cho trục chính máy công cụ CNC

Trong các trung tâm gia công phay, tiện CNC, sai số cho phép chỉ nằm ở mức micromet. Bạc đạn 7219 B khi được lắp theo cặp DB (Back-to-back) sẽ cung cấp độ cứng vững hướng tâm tuyệt đối, hạn chế độ cong võng của ngõng trục phi 95mm khi có lực cắt gọt lớn tác động, từ đó tạo ra bề mặt kim loại thành phẩm đạt chuẩn, đồng thời bảo vệ dao cụ khỏi nguy cơ mẻ gãy.

Duy trì hiệu suất cao cho máy bơm ly tâm công nghiệp

Hệ thống bơm ly tâm tuần hoàn hóa chất hoặc cấp nước lò hơi thường xuyên chịu áp suất dòng chảy tạo ra lực dọc trục khổng lồ dội ngược. Sự hiện diện của cụm vòng bi tiếp xúc góc 7219 B giúp hấp thụ 100% xung lực này, bảo vệ cụm phớt cơ khí (mechanical seal) không bị xé rách, giúp nhà máy giảm đến 40% chi phí bảo dưỡng định kỳ hàng quý.

Ổn định ăn khớp trong hộp số giảm tốc tải trọng nặng

Các hộp số sử dụng hệ thống bánh răng nghiêng luôn sinh ra momen dọc trục trong quá trình truyền động. Nhờ góc tiếp xúc 40°, vòng bi 7219 B xử lý triệt để lực xô ngang, kiểm soát nhiệt lượng sinh ra do ma sát, đảm bảo các bánh răng duy trì ăn khớp chuẩn xác, loại bỏ tình trạng kẹt trục khi vận hành 24/7.

So sánh Vòng bi 7219 B với các mã sản phẩm tương đương

Để hạn chế rủi ro mua sai thông số vật tư gây hỏng hóc máy móc, bộ phận kỹ thuật cần nắm vững sự khác biệt giữa dòng 7219 B và các phân khúc vòng bi khác có cùng đường kính trục 95mm:

Tiêu chí so sánh	Vòng bi 7219 B	Vòng bi 7219 C / 7219 A	Vòng bi 7319 B
Góc tiếp xúc (α)	40 độ (Ký hiệu B)	15 độ (C) / 30 độ (A)	40 độ (Ký hiệu B)
Kích thước ngoài (D x B)	170 x 32 mm (Series 2)	170 x 32 mm	200 x 45 mm (Series 3 - Dày hơn)
Đặc tính chịu lực	Hướng trục lớn, hướng tâm khá	Tốc độ quay (RPM) siêu cao	Tải trọng va đập cực nặng
Môi trường khuyên dùng	Máy ly tâm, quạt công nghiệp, bơm	Spindle trục quay máy CNC siêu tốc	Cẩu trục, máy nghiền đá, cán thép

Vòng bi 7219 B phù hợp với loại máy móc nào? Tư vấn từ kỹ thuật viên Anh Nguyễn

Việc ứng dụng vòng bi tiếp xúc góc 7219 B đòi hỏi kinh nghiệm cơ khí chuyên sâu. Sản phẩm phát huy tối đa công suất khi được lắp ráp cho các cụm thiết bị sau:

• Cụm trục truyền động máy ép phun nhựa: Chống lại lực phản hồi mạnh mẽ khi phun keo áp lực cao, giúp khuôn ép đóng kín hoàn toàn.
• Động cơ điện (Motor) công suất lớn: Rotor có kích thước lớn tạo ra lực văng từ tính mạnh cần bạc đạn có độ cứng định hướng cao để duy trì khe hở từ chuẩn xác giữa rotor và stator.
• Máy ly tâm và thiết bị phân tách: Kiểm soát rung động ly tâm ở vòng tua lớn từ 1,500 - 3,500 RPM.

Lưu ý bảo dưỡng chuẩn SOP: Khi lắp ráp bạc đạn 7219 B, khe hở (clearance) và tải trọng đặt trước (preload) là hai yếu tố sống còn. Ép mặt bích quá chặt sẽ làm mất độ rơ màng dầu gây cháy mỡ bôi trơn và kẹp vỡ vòng cách. Ép quá lỏng sẽ sinh ra hiện tượng bi trượt lăn (skidding) phá hủy rãnh. Tuyệt đối không dùng búa thép đóng trực tiếp; nên sử dụng cảo thủy lực hoặc máy gia nhiệt cảm ứng nâng nhiệt độ lên 110°C trước khi sụt ngõng trục.

Các câu hỏi thường gặp về Vòng bi 7219 B (FAQs)

• Tại sao vòng bi tiếp xúc góc 7219 B thường phải mua và lắp ghép thành từng cặp?

Bởi vì thiết kế cấu tạo rãnh lăn chỉ cho phép chúng chịu lực hướng trục từ một phía duy nhất. Lắp ghép theo cặp (DB hoặc DF) sẽ giúp hệ thống chịu được lực xô đẩy từ cả hai hướng, loại bỏ triệt để khe hở dư thừa.

• Vòng bi 7219 B của các hãng SKF, NSK, FAG có thể dùng chung kích thước không?

Hoàn toàn được. Tất cả các thương hiệu chuẩn ISO quốc tế đều sản xuất chuẩn kích thước d=95, D=170, B=32mm. Tuy nhiên, kỹ sư Anh Nguyễn khuyến cáo chỉ nên lắp ghép thành cặp đối với 2 vòng bi cùng thương hiệu, cùng lô sản xuất để đồng bộ vật liệu và dung sai.

• Vòng cách bằng đồng thau hay thép dập tốt hơn cho bạc đạn 7219 B?

Vòng cách đồng thau nguyên khối (Ký hiệu M hoặc CAM) cực kỳ tốt cho môi trường tải siêu nặng, chịu va đập và nhiệt độ cao. Vòng cách thép dập phổ thông hơn, có khối lượng nhẹ, tiết kiệm chi phí cho các ứng dụng tải trung bình.

Đặt mua Vòng bi 7219 B chính hãng giá cạnh tranh tại Vòng bi Anh Nguyễn

Dây chuyền sản xuất cơ khí không thể vận hành ổn định nếu sử dụng vật tư kém chất lượng. Với uy tín cung ứng vật tư lâu năm, Công Ty Thương Mại Anh Nguyễn cam kết phân phối dòng vòng bi tiếp xúc góc 7219 B chính hãng 100% từ các thương hiệu SKF, NSK, NTN, KOYO, FAG với đầy đủ chứng từ xuất xứ CO/CQ. Hàng hóa sẵn kho số lượng lớn, hỗ trợ giao hỏa tốc giúp nhà máy rút ngắn thời gian dừng máy.

Để nhận bảng tra thông số thực tế, bản vẽ 3D và báo giá đại lý chiết khấu cao, quý khách vui lòng liên hệ trực tiếp qua Hotline: 0243 227.2176 - 0904.390.083. Kỹ thuật viên của chúng tôi luôn sẵn sàng hỗ trợ tại văn phòng Số 41 ngõ 105 phố Yên Hòa, Tổ 18, Phường Yên Hoà, Quận Cầu Giấy, Hà Nội.

Lưu ý: Thông số kích thước và hình ảnh sản phẩm có thể thay đổi theo từng lô sản xuất của nhà máy. Quý khách vui lòng liên hệ Công Ty Thương Mại Anh Nguyễn để nhận bảng thông số update mới nhất và báo giá ưu đãi.
