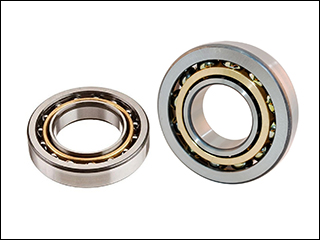

Vòng bi 7217 B

Vòng bi - bạc đạn 7217 B là dòng bạc đạn tiếp xúc góc một dãy, tối ưu cho khả năng chịu tải trọng hỗn hợp ở dải tốc độ cao. Khám phá ngay bảng thông số kỹ thuật chi tiết và nhận báo giá vật tư cơ khí chính hãng với chiết khấu tốt nhất tại Công Ty Thương Mại Anh Nguyễn.

Đặc điểm cấu tạo và thông số kỹ thuật của vòng bi 7217 B

Vòng bi 7217 B được chế tạo theo thiết kế chuyên biệt thuộc nhóm vòng bi tiếp xúc góc 1 dãy (Single Row Angular Contact Ball Bearings). Đặc trưng cốt lõi của dòng sản phẩm này là các rãnh chạy của vành trong và vành ngoài được bố trí lệch nhau theo trục vòng bi, tạo thành một góc tiếp xúc tiêu chuẩn (hậu tố B tương đương góc 40 độ). Thiết kế này biến vòng bi thành một khối không thể tách rời.

Nhờ cấu trúc vát một bên vòng ngoài, số lượng viên bi thép được lắp vào cụm ổ trục 7217 B nhiều hơn đáng kể so với dòng bi cầu rãnh sâu có cùng kích thước. Điều này trực tiếp gia tăng tải trọng động C và độ cứng vững cho hệ thống. Thông thường, để triệt tiêu lực đẩy dọc trục hai chiều, các kỹ sư cơ khí sẽ ghép cặp hai vòng bi loại này (kiểu lưng đấu lưng DB hoặc mặt đấu mặt DF), sau đó điều chỉnh khe hở bằng đai ốc hãm sao cho phù hợp với yêu cầu chịu tải.

Vật liệu vòng cách tiêu chuẩn của mã 7217 B vô cùng đa dạng, đáp ứng mọi môi trường làm việc: từ thép dập (J), đồng thau gia công nguyên khối chịu lực cao (M) cho đến nhựa tổng hợp Polyamide chịu nhiệt (P / TVP). Đây là model thông dụng được sản xuất bởi hàng loạt thương hiệu nổi tiếng thế giới như: SKF, NSK, NTN, FAG, TIMKEN, KOYO, NACHI.

Bản vẽ chi tiết và cấu trúc hình học:

Thông số kỹ thuật tiêu chuẩn của Vòng bi - Bạc đạn 7217 B:

• Đường kính trong (d): 85 mm
• Đường kính ngoài (D): 150 mm
• Độ dày (B): 28 mm
• Trọng lượng: 1.850 kg
• Góc tiếp xúc: 40° (Ký hiệu B)

Đánh giá hiệu năng vòng bi - bạc đạn 7217 B: Khả năng chịu tải & Độ bền vận hành

Được gia công từ thép hợp kim Carbon-Crom cường lực cao (như SUJ2 hoặc 100Cr6), vòng bi 7217 B thể hiện hiệu suất cơ học xuất sắc khi hoạt động liên tục ở môi trường trên 4,300 RPM (vòng/phút) với bôi trơn bằng mỡ, và có thể đạt ngưỡng 5,600 RPM nếu được làm mát bằng dầu tuần hoàn.

Nhờ đặc tính góc tiếp xúc 40 độ, mã bạc đạn này chịu được tải trọng hướng trục theo một hướng vượt trội hơn khoảng 35% - 40% so với các mã bi có góc 30 độ (hậu tố A) hay 15 độ (hậu tố C). Khi vận hành thực tế ở các nhà máy tôn thép hay xi măng, hệ số ma sát trượt của viên bi trên rãnh lăn được kiểm soát ở mức tối thiểu, ngăn chặn hiện tượng quá nhiệt đột ngột gây cháy vòng cách.

Thông số kỹ thuật	Giá trị / Quy cách tham khảo	Lợi ích vận hành thực tế
Tải trọng động cơ bản (C)	~ 88.5 kN	Đảm bảo vòng bi không bị mỏi nứt hay tróc rỗ bề mặt rãnh lăn khi máy gia tốc hoặc chịu lực xoắn vặn đột ngột.
Tải trọng tĩnh cơ bản (C0)	~ 76.5 kN	Chống lại hiện tượng biến dạng dẻo tại điểm tiếp xúc giữa viên bi và ca ngoài khi máy đứng im chịu lực nén từ trục.
Góc tiếp xúc (B)	40 độ	Tối đa hóa khả năng triệt tiêu lực đẩy dọc trục, giảm 40% độ rung lắc cho các hệ thống bơm ly tâm cao áp.
Giới hạn tốc độ (Mỡ/Dầu)	4,300 / 5,600 RPM	Duy trì ma sát thấp, kéo dài chu kỳ phải dừng máy để châm thêm mỡ bò bôi trơn lên tới 1.5 lần.

Ứng dụng thực tế và trải nghiệm vận hành của vòng bi 7217 B

Sự kết hợp hoàn hảo giữa độ chính xác kích thước 85x150x28mm và khả năng chịu tải phức hợp giúp mã bạc đạn 7217 B trở thành linh kiện sống còn của nhiều hệ thống truyền động công nghiệp.

1. Vận hành bền bỉ trong máy bơm ly tâm và máy nén khí

Trong các hệ thống máy bơm cấp nước nồi hơi nhiệt điện hoặc máy nén khí trục vít, lực đẩy dọc trục sinh ra từ áp suất lưu chất là cực kỳ lớn. Việc ghép cặp vòng bi 7217 B ở vị trí ngõng trục đầu xả giúp định vị chính xác cánh quạt/trục vít, ngăn chặn hiện tượng chạm vách buồng bơm và giảm thiểu tiếng ồn rít chói tai khi vận hành ở dải tốc độ cao.

2. Tối ưu hóa trục chính máy công cụ gia công (CNC)

Sự sai lệch dù chỉ tính bằng micromet trên trục chính máy phay, máy tiện CNC cũng làm hỏng dung sai bản vẽ của phôi thép. Vòng bi 7217 B khi được tạo dự ứng lực (preload) chuẩn xác sẽ loại bỏ hoàn toàn độ rơ (khe hở dọc trục), đem lại độ cứng vững tuyệt đối cho trục cắt gọt kim loại khối lượng lớn, hạn chế mẻ dao phay.

3. Ứng dụng trong hộp số giảm tốc và quạt hút công nghiệp

Động cơ điện công suất trên 75kW hoặc quạt hút khói lò nung thường xuyên chịu rung động và lực kéo căng cáp/dây curoa mạnh. Cấu tạo vành ca dày dặn của mã 7217 B cho phép phân tán ứng suất đồng đều, chống gãy vỡ vòng cách và đảm bảo duy trì tuổi thọ linh kiện trên 25,000 giờ làm việc liên tục.

So sánh vòng bi 7217 B với các mã sản phẩm tương đương

Để giúp đội ngũ bảo trì dễ dàng lựa chọn đúng chủng loại cho bản vẽ cơ khí, Công Ty Thương Mại Anh Nguyễn lập bảng so sánh thông số giữa 7217 B và các biến thể phổ biến:

Tiêu chí so sánh	Vòng bi 7217 B	Vòng bi 7217 A / C	Vòng bi 3217 A (2 dãy)
Kích thước (d x D x B)	85 x 150 x 28 mm	85 x 150 x 28 mm	85 x 150 x 49.2 mm
Góc tiếp xúc bi	40° (Hậu tố B)	30° (A) / 15° (C)	Thường là 30° hoặc 32°
Đặc tính tải trọng	Tải hướng trục (Axial) cao nhất	Tốc độ quay (RPM) cao hơn	Chịu lực hướng trục cả 2 chiều
Ghép cặp khi lắp	Bắt buộc (nếu có tải 2 chiều)	Bắt buộc (nếu có tải 2 chiều)	Không cần ghép cặp

Vòng bi 7217 B phù hợp với loại máy móc nào? Tư vấn từ kỹ thuật viên Anh Nguyễn

Quá trình tháo lắp và bảo dưỡng dòng bi tiếp xúc góc đòi hỏi kỹ thuật viên cơ khí phải có tay nghề cao và tuân thủ đúng quy trình tiêu chuẩn (SOP). Dưới đây là những khuyến cáo chuyên môn:

• Cách thức ghép cặp: Đo đường kính trục d. Nếu trục cốt dài và sinh nhiệt nhiều gây giãn nở, hãy ưu tiên sử dụng cách ghép Lưng đối Lưng (Back-to-Back / DB). Kiểu ghép này tăng khoảng cách tâm lực, đem lại độ cứng vững chống xoắn vặn cực lớn.
• Điều chỉnh dự ứng lực (Preload): Tuyệt đối không dùng búa thép đóng trực tiếp vào lẫy vòng bi. Cần dùng máy gia nhiệt cảm ứng đưa vòng bi lên 110°C, sau đó ép từ từ vào ngõng trục. Vặn đai ốc hãm với lực siết theo đúng manual của nhà sản xuất máy để tạo khe hở âm, tối ưu hóa độ bám.
• Kiểm tra bôi trơn: Nếu sử dụng mã 7217 B có vòng cách bằng nhựa Polyamide (hậu tố TVP / P), giới hạn nhiệt độ vận hành tối đa không nên vượt quá 120°C. Tra đúng 30% - 40% không gian trống bên trong bằng mỡ gốc Lithium chịu nhiệt chuyên dụng để tránh rò rỉ làm kẹt bi.

Các câu hỏi thường gặp về vòng bi 7217 B (FAQs)

• Vòng bi 7217 B có thể chịu lực đẩy hướng trục cả 2 chiều được không?

Không. Thiết kế cấu tạo một dãy bi của 7217 B chỉ cho phép chặn lực hướng trục theo một hướng duy nhất. Để chịu tải đẩy 2 chiều, bạn bắt buộc phải lắp ghép cặp (2 vòng bi cùng lúc) hoặc chuyển sang dùng dòng tiếp xúc góc 2 dãy (mã 3217 hoặc 3317).

• Các đuôi mã như 7217 B, 7217 BEP, 7217 BGM có ý nghĩa khác nhau như thế nào?

Chữ B luôn chỉ định góc tiếp xúc 40 độ. Các chữ cái phía sau mô tả chất liệu vòng cách: ví dụ M (hoặc EM) là vòng cách đồng thau gia công cơ, P (hoặc TVP) là vòng cách nhựa Polyamide chịu nhiệt, J là vòng cách bằng thép dập định hình.

• Tuổi thọ trung bình của bạc đạn 7217 B là bao lâu?

Tuổi thọ tiêu chuẩn L10 phụ thuộc vào tải trọng thực tế, nhiệt độ môi trường và chế độ bôi trơn. Nếu lắp đặt chuẩn dung sai trục h6/j5 và châm mỡ định kỳ, vòng bi chính hãng có thể vận hành trơn tru từ 3 đến 5 năm liên tục.

Đặt mua vòng bi 7217 B chính hãng giá cạnh tranh tại Vòng bi Anh Nguyễn

Trang bị sai mã vòng bi, vòng bi nhái kém chất lượng có thể làm gãy trục, cháy xước xilanh bơm, gây thiệt hại hàng trăm triệu đồng cho dây chuyền sản xuất. Với tư cách là nhà phân phối thiết bị công nghiệp thâm niên, Công Ty Thương Mại Anh Nguyễn cam kết mang tới cho doanh nghiệp của bạn:

• Kho hàng nhập khẩu trực tiếp các thương hiệu SKF, NSK, KOYO, NTN, NACHI, FAG. Cung cấp đầy đủ giấy tờ CO, CQ chứng minh chất lượng nguồn gốc.
• Tư vấn kỹ thuật chính xác tải trọng C, tốc độ RPM, đo khe hở và chọn đúng mã hậu tố (vòng cách đồng, thép, nhựa) phù hợp 100% với bản vẽ kỹ thuật máy.
• Giao hàng hỏa tốc toàn quốc, sẵn sàng vật tư thay thế tức thời để giảm 100% rủi ro kéo dài thời gian downtime chết máy.

Quý khách hàng khối bảo trì cần tư vấn chuyên sâu và nhận báo giá chiết khấu đại lý tốt nhất cho Vòng bi - bạc đạn 7217 B, vui lòng kết nối ngay qua Tổng đài: 0243 227.2176 - 0904.390.083 hoặc tham quan trực tiếp kho hàng tại Số 41 ngõ 105 phố Yên Hòa, Tổ 18, Phường Yên Hoà, Quận Cầu Giấy, Thành phố Hà Nội.

Lưu ý: Thông số kích thước và hình ảnh sản phẩm có thể thay đổi theo từng lô sản xuất của hãng. Quý khách vui lòng liên hệ Công Ty Thương Mại Anh Nguyễn để nhận bảng thông số thực tế và báo giá ưu đãi nhất.
