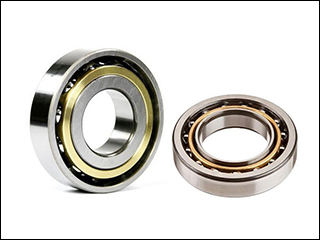

Vòng bi 7208 B

Vòng bi 7208 B là bạc đạn tiếp xúc góc 1 dãy tối ưu cho khả năng chịu tải trọng hướng tâm và hướng trục đồng thời. Hãy cùng Công Ty Thương Mại Anh Nguyễn khám phá chi tiết thông số kỹ thuật và cẩm nang ứng dụng thực tế giúp duy trì tuổi thọ trục cốt dài lâu.

Đặc điểm cấu tạo và thông số kỹ thuật của vòng bi 7208 B

Vòng bi - bạc đạn 7208 B được chế tạo theo tiêu chuẩn thiết kế vòng bi tiếp xúc góc 1 dãy (Single Row Angular Contact Ball Bearing). Đặc trưng nổi bật nhất của dòng sản phẩm này là các rãnh chạy (rãnh lăn) của vành trong và vành ngoài được chế tạo lệch nhau theo một góc tiếp xúc cố định. Ký hiệu "B" trong mã sản phẩm 7208 B chỉ định góc tiếp xúc là 40°, cho phép ổ bi chịu được lực ép dọc trục một chiều rất lớn mà không làm biến dạng rãnh lăn.

Vì có góc tiếp xúc 40° và cấu trúc vành trong bị cắt khuyết một bên đối diện rãnh lăn, vòng bi 7208 B là loại không thể tách rời. Thiết kế kỹ thuật này tạo không gian để lắp đặt số lượng viên bi thép (con lăn) nhiều hơn đáng kể so với dòng vòng bi cầu rãnh sâu thông thường có cùng kích thước. Số lượng bi lăn lớn hơn đồng nghĩa với tải trọng động (C) và tải trọng tĩnh (C0) được cải thiện vượt trội, giúp hệ thống truyền động hoạt động ổn định dưới áp lực cường độ cao.

Vật liệu chế tạo vòng cách (rế bi) của vòng bi 7208 B thường được hãng tinh chỉnh để phù hợp với môi trường làm việc cụ thể của máy móc:

• Vòng cách thép dập (ký hiệu J): Cấu tạo tiêu chuẩn phổ thông, độ bền cơ học cao, chịu được lực va đập tốt và mang lại giải pháp chi phí đầu tư tối ưu nhất cho nhà máy.
• Vòng cách đồng thau nguyên khối (ký hiệu M hoặc CAM): Sở hữu khả năng tản nhiệt tuyệt vời, giảm thiểu tối đa hệ số ma sát khi vòng bi quay ở tốc độ vòng quay RPM cực lớn, chống biến dạng nhiệt tốt.
• Vòng cách nhựa tổng hợp Polyamide/Phip (ký hiệu P): Trọng lượng siêu nhẹ, vận hành cực kỳ êm ái, độ ồn thấp, có khả năng làm việc bền bỉ trong môi trường nhiệt độ lên tới 120°C.

Đánh giá hiệu năng vòng bi 7208 B: Khả năng chịu tải & Độ bền vận hành

Mã sản phẩm 7208 B là model thông dụng với nhiều thương hiệu nổi tiếng trên thế giới như: SKF, NSK, NTN, FAG, TIMKEN, KOYO, NACHI cung cấp. Với kích thước lỗ trục trung bình, đây là chi tiết máy then chốt trong nhiều dây chuyền sản xuất công nghiệp nặng. Dưới đây là bảng phân tích kỹ thuật chi tiết giúp kỹ sư đo lường khả năng đáp ứng hệ thống:

Thông số kỹ thuật	Giá trị / Quy cách	Lợi ích vận hành thực tế
Đường kính trong (d)	40 mm	Lắp vừa vặn với ngõng trục phi 40mm (dung sai chuẩn), duy trì độ đồng tâm tuyệt đối khi mâm trục quay ở tốc độ cực đại.
Đường kính ngoài (D)	80 mm	Cung cấp diện tích tiếp xúc với vỏ gối đỡ đủ lớn để phân tán nhiệt lượng phát sinh do lực ma sát cơ học, ngăn chặn quá nhiệt.
Độ dày (B/T)	18 mm	Thiết kế mỏng gọn nhẹ, tiết kiệm không gian lắp ráp trong buồng máy mà vẫn đảm bảo độ vững chắc cho cụm ổ trục.
Trọng lượng	0.370 kg	Khối lượng nhẹ giúp giảm thiểu mô-men quán tính, hỗ trợ hệ thống truyền động khởi động nhanh hoặc phanh khẩn cấp dễ dàng.
Góc tiếp xúc (Mã B)	40°	Gia tăng 40% khả năng chịu tải dọc trục so với vòng bi góc 15° (mã C), triệt tiêu sự rung lắc do lực văng ly tâm gây ra.

Ứng dụng thực tế và trải nghiệm vận hành của bạc đạn 7208 B

Trong thực tiễn kỹ thuật bảo trì cơ khí, vòng bi tiếp xúc góc 1 dãy như 7208 B hiếm khi được sử dụng đơn lẻ độc lập. Thường thì người ta ghép cặp hai vòng bi loại này và khe hở giữa chúng được điều chỉnh (Preload - tạo dự ứng lực) cho thích hợp với yêu cầu chịu tải cũng như độ cứng vững của cụm ổ trục. Dưới đây là những hệ thống ứng dụng chuyên biệt đem lại hiệu suất lớn nhất:

Ổn định truyền động trong cụm bơm ly tâm công suất lớn

Các loại bơm ly tâm, bơm hút bùn hoặc bơm hóa chất khi vận hành luôn sinh ra lực đẩy dọc trục (Hydraulic thrust) cực kỳ mạnh đẩy lùi guồng bơm về một phía. Vòng bi 7208 B, khi được lắp ghép theo cấu hình lưng đối lưng (Back-to-back), sẽ cung cấp độ cứng hướng trục hoàn hảo. Giải pháp này giúp định vị trục bơm chắc chắn, bảo vệ cụm phớt cơ khí không bị mài mòn lệch, giảm 35% nguy cơ rò rỉ lưu chất.

Nâng cao độ chính xác cho mâm quay và trục chính máy công cụ CNC

Đối với máy phay, máy tiện gia công cắt gọt kim loại CNC, yêu cầu về độ bóng bề mặt phôi là dung sai ở mức micromet. Trục chính của máy thường xuyên phải quay ở tốc độ trên 8,000 RPM. Bạc đạn 7208 B với góc tiếp xúc 40° giúp mâm cặp và dụng cụ cắt luôn vững vàng, triệt tiêu độ rơ lắc (clearance) và hiện tượng rung động cộng hưởng, mang lại chi tiết gia công mượt mà.

Đảm bảo độ bền cho máy nén khí trục vít và hộp giảm tốc

Máy nén khí trục vít hoạt động trong điều kiện áp suất và nhiệt độ cao liên tục 24/7. Ứng suất cơ học kết hợp ứng suất nhiệt sẽ làm biến dạng các linh kiện chịu tải kém. Vòng bi 7208 B sử dụng vòng cách đồng thau có thể chịu được mức tải trọng động C cực lớn. Nó giữ cho khe hở giữa các trục vít rô-to duy trì sự ổn định, ngăn ngừa sự cố chạm xước kim loại gây kẹt cháy động cơ.

So sánh vòng bi 7208 B với các mã sản phẩm tương đương

Một lỗi thường gặp của kỹ thuật viên bảo trì là bỏ qua các hậu tố ký hiệu chữ cái, dẫn đến việc lắp sai chủng loại ổ bi và gây rung chấn trục cốt. Dưới đây là bảng so sánh trực quan giữa 7208 B và các biến thể liền kề phổ biến:

Mã sản phẩm	Kích thước (d x D x B)	Góc tiếp xúc	Đặc tính vận hành ưu việt
7208 B	40 x 80 x 18 mm	40°	Chịu tải trọng dọc trục cực cao, lý tưởng cho máy nén khí, bơm ly tâm, hộp số.
7208 A	40 x 80 x 18 mm	30°	Chịu tải hướng tâm và hướng trục cân bằng, cho phép tốc độ quay vòng (RPM) nhanh hơn mã B.
7208 C	40 x 80 x 18 mm	15°	Chuyên biệt cho tốc độ cực cao, làm trục chính máy gia công CNC, nhưng chịu tải dọc trục yếu.
7308 B	40 x 90 x 23 mm	40°	Cùng lỗ trục phi 40mm nhưng đường kính ngoài và độ dày lớn hơn, dùng cho cụm máy tải siêu nặng.

Vòng bi 7208 B phù hợp với loại máy móc nào? Tư vấn từ kỹ thuật viên Anh Nguyễn

Theo kinh nghiệm cung cấp vật tư cơ khí cho hơn 500 nhà máy của Công Ty Thương Mại Anh Nguyễn, vòng bi 7208 B là lựa chọn không thể thay thế cho hệ truyền động đòi hỏi định vị trục cứng vững. Tuy nhiên, quy trình lắp ráp quyết định đến 80% độ bền của linh kiện.

Các phương pháp ghép cặp tiêu chuẩn khi lắp đặt cụm vòng bi 7208 B mà bạn bắt buộc phải biết:

• Cấu hình lưng đối lưng (Back-to-back / Ký hiệu DB): Các đường thẳng truyền lực cắt chéo nhau lan rộng ra ngoài trục. Cách lắp này cung cấp độ cứng vững chống uốn góc (moment uốn) lớn nhất, cực kỳ phù hợp cho đầu puly máy nén khí hoặc bánh răng nghiêng.
• Cấu hình mặt đối mặt (Face-to-face / Ký hiệu DF): Các đường truyền lực hội tụ vào trong trục. Phương pháp này chịu tải dọc trục 2 chiều tốt nhưng độ cứng góc kém hơn DB, dùng để bù đắp sai số khi căn lỉnh lệch trục nhẹ.
• Cấu hình song song (Tandem / Ký hiệu DT): Lắp 2 hoặc 3 vòng bi cùng chiều với nhau. Dùng khi lực ép dọc trục theo một hướng vượt qua giới hạn chịu tải của một vòng bi đơn lẻ, các vòng bi sẽ đồng thời san sẻ ứng suất nén này.

Các câu hỏi thường gặp về vòng bi - bạc đạn 7208 B (FAQs)

• Có thể dùng vòng bi cầu rãnh sâu 6208 thay thế cho 7208 B không?

Kích thước d=40mm, D=80mm, B=18mm của 6208 giống hệt 7208 B. Tuy nhiên, 6208 chỉ chịu tải hướng tâm. Nếu cụm trục có sinh ra lực đẩy dọc trục (như bơm nước), sử dụng 6208 sẽ làm bi thép bị nghiến vỡ nát chỉ sau vài ngày hoạt động do quá tải cục bộ.

• Vòng bi 7208 B sử dụng phớt chặn mỡ bằng cao su hay nắp sắt?

Bản tiêu chuẩn của 7208 B thường thiết kế dạng mở (Open type) để bôi trơn bằng dầu tuần hoàn trong các hộp số hoặc máy nén khí. Tuy nhiên, một số hãng có sản xuất bản bọc phớt cao su (ký hiệu 2RS / DDU) cho các ứng dụng nhiều bụi bẩn, quý khách cần báo trước mã đuôi khi đặt hàng.

• Vòng bi SKF 7208 BEP và 7208 BECCBM có gì khác nhau?

Ký hiệu BEP của SKF chỉ ra vòng cách bằng nhựa Polyamide. Trong khi BECCBM là vòng bi ghép cặp vạn năng (Universal Matching) với vòng cách đồng thau (M), có độ hở trong tiêu chuẩn (CC) hoặc tải đặt trước (Preload), chuyên dùng để ráp cặp trực tiếp mà không cần dùng miếng chêm kim loại.

Đặt mua vòng bi 7208 B chính hãng giá cạnh tranh tại Vòng bi Anh Nguyễn

Sử dụng vòng bi giả, kém chất lượng đang là nguyên nhân hàng đầu gây xước mòn ngõng trục và thiệt hại hàng chục triệu đồng tiền dừng máy cơ khí. Công Ty Thương Mại Anh Nguyễn tự hào là nhà phân phối nhập khẩu trực tiếp các mã bạc đạn tiếp xúc góc 7208 B chính hãng từ SKF, NSK, KOYO, NTN, NACHI, FAG với đầy đủ hóa đơn, chứng nhận CO/CQ minh bạch.

Chúng tôi cam kết trữ lượng hàng sẵn kho số lượng lớn, hỗ trợ giao hàng hỏa tốc toàn quốc nhằm giảm thiểu tối đa sự cố trì hoãn sản xuất của quý nhà máy. Nhận ngay tư vấn kỹ thuật chính xác nhất về dung sai, độ hở và báo giá ưu đãi bằng cách liên hệ Hotline: 0243 227.2176 - 0904.390.083 hoặc ghé thăm văn phòng tại địa chỉ Số 41 ngõ 105 phố Yên Hòa, Tổ 18, Phường Yên Hoà, Quận Cầu Giấy, Thành phố Hà Nội.

Lưu ý: Thông số kích thước, trọng lượng và hình ảnh sản phẩm vòng bi 7208 B có thể được hãng thay đổi thiết kế bao bì vỏ hộp theo từng lô sản xuất. Quý khách vui lòng liên hệ trực tiếp Công Ty Thương Mại Anh Nguyễn để nhận bảng tra quy cách thực tế và chính sách chiết khấu tốt nhất.
