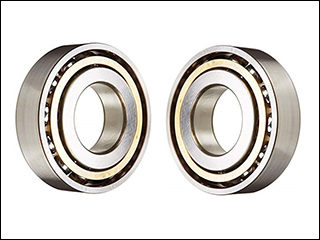

Vòng bi 7207 B

Vòng bi 7207 B là dòng bạc đạn tiếp xúc góc 1 dãy nổi bật với khả năng chịu tải trọng hướng tâm và hướng trục đồng thời cực kỳ hiệu quả. Hãy cùng Công Ty Thương Mại Anh Nguyễn tìm hiểu chi tiết bảng tra thông số, đặc tính kỹ thuật và giải pháp ứng dụng thực tế giúp tối ưu hóa hiệu suất vận hành cho hệ thống máy móc của bạn.

Đặc điểm cấu tạo và thông số kỹ thuật của vòng bi 7207 B

Vòng bi - bạc đạn 7207 B được chế tạo theo thiết kế vòng bi tiếp xúc góc 1 dãy (Single Row Angular Contact Ball Bearing). Các rãnh chạy của vành trong và vành ngoài của loại bạc đạn này được chế tạo với một góc tiếp xúc cố định, thông thường ký hiệu "B" tương ứng với góc tiếp xúc 40°. Nhờ kết cấu này, bạc đạn không thể tách rời và có thể chịu được tải trọng dọc trục lớn theo một chiều kết hợp với tải trọng hướng tâm.

Bên trong ổ bi, số lượng viên bi thép được lắp nhiều hơn so với dòng vòng bi cầu rãnh sâu thông thường nhờ thiết kế vòng trong cắt khuyết một bên (đối diện rãnh lăn). Điều này giúp gia tăng đáng kể khả năng chịu tải (tải trọng động C) và độ cứng vững của cụm trục.

Vật liệu chế tạo vòng cách tiêu chuẩn cho mã 7207 B rất đa dạng để đáp ứng nhiều môi trường làm việc:

• Vòng cách thép dập (J): Tiêu chuẩn phổ thông, độ bền cao, chi phí tối ưu.
• Vòng cách đồng thau nguyên khối (M): Chịu nhiệt độ cực cao, giảm ma sát tối đa ở tốc độ vòng quay RPM lớn.
• Vòng cách nhựa tổng hợp Polyamide/Phip (P): Hoạt động êm ái, giảm tiếng ồn, chịu được nhiệt độ lên đến 120°C.

Đánh giá hiệu năng vòng bi 7207 B: Khả năng chịu tải & Độ bền vận hành

Mã sản phẩm 7207 B là model thông dụng được hàng loạt thương hiệu nổi tiếng thế giới như SKF, NSK, NTN, FAG, TIMKEN, KOYO, NACHI sản xuất để phục vụ công nghiệp chế tạo máy. Để đánh giá mức độ phù hợp với hệ thống, việc hiểu rõ các thông số đo lường vật lý là bắt buộc.

Thông số kỹ thuật	Giá trị / Quy cách	Lợi ích vận hành thực tế
Đường kính trong (d)	35 mm	Đảm bảo lắp ráp vừa vặn với trục cỡ trung (phi 35), duy trì độ đồng tâm cao khi trục quay ở tốc độ cực đại.
Đường kính ngoài (D)	72 mm	Phù hợp lắp ghép vào các vỏ gối đỡ tiêu chuẩn, có bề mặt tiếp xúc đủ rộng để phân tán nhiệt năng phát sinh.
Độ dày (B/T)	17 mm	Tiết diện mỏng tiết kiệm 25% không gian buồng máy, tối ưu thiết kế cụm truyền động nhỏ gọn.
Trọng lượng	0.280 kg	Giảm thiểu lực ma sát quán tính, hỗ trợ tăng tốc hoặc phanh dừng máy tức thời mà không gây trượt bi.
Góc tiếp xúc (Mã B)	40°	Gia tăng 40% khả năng chịu tải dọc trục so với vòng bi góc 15° (mã C), triệt tiêu rung lắc do lực văng ly tâm.

Ứng dụng thực tế và trải nghiệm vận hành của bạc đạn 7207 B

Trong thực tế, rất hiếm khi vòng bi tiếp xúc góc 1 dãy hoạt động độc lập. Các kỹ sư thường ghép cặp hai vòng bi loại này và điều chỉnh khe hở giữa chúng (Preload) thích hợp với yêu cầu chịu tải cũng như độ cứng vững của cụm trục. Dưới đây là những hệ thống ứng dụng chuyên biệt mang lại hiệu suất tối đa:

Tích hợp trong cụm bơm ly tâm công nghiệp áp suất cao

Bơm ly tâm khi hút và đẩy chất lỏng sinh ra lực đẩy dọc trục (Hydraulic thrust) cực kỳ mạnh. Vòng bi 7207 B, khi được lắp ghép theo kiểu lưng đối lưng (Back-to-back - DB), cung cấp độ cứng hướng trục tuyệt vời. Cấu hình này giúp ngăn chặn hiện tượng trục bơm bị đẩy dồn về một phía, từ đó kéo dài tuổi thọ của phớt cơ khí và giảm 35% nguy cơ rò rỉ hóa chất.

Ứng dụng trong trục chính máy công cụ CNC

Máy phay, máy tiện CNC yêu cầu độ chính xác gia công lên đến micromet. Việc sử dụng mã 7207 B (thường với cấp độ chính xác P5 hoặc P4) giúp trục chính quay mượt mà ở tốc độ trên 10,000 RPM. Góc tiếp xúc 40° duy trì sự ổn định của dụng cụ cắt, triệt tiêu độ rơ (độ hở) để bề mặt phôi gia công đạt độ bóng hoàn hảo.

Trang bị cho máy nén khí trục vít và hộp số

Máy nén khí làm việc liên tục 24/7 sinh ra ứng suất nhiệt và ứng suất cơ học hỗn hợp. Bạc đạn 7207 B với vòng cách đồng thau hoặc thép cường lực có thể chịu tải trọng động C lớn, giúp rô-to máy nén duy trì khoảng cách khe hở chuẩn xác, ngăn ngừa hiện tượng chạm xước và gây kẹt kẹt cháy máy.

So sánh vòng bi 7207 B với các mã sản phẩm tương đương

Một sai lầm phổ biến của đội ngũ bảo trì là nhầm lẫn các đuôi ký hiệu góc tiếp xúc, dẫn đến việc lắp sai chủng loại và gây hỏng trục cốt. Dưới đây là bảng so sánh trực quan giữa 7207 B và các biến thể liền kề:

Mã sản phẩm	Kích thước (d x D x B)	Góc tiếp xúc	Đặc tính vận hành ưu việt
7207 B	35 x 72 x 17 mm	40°	Chịu tải trọng dọc trục cực cao, lý tưởng cho máy bơm, máy nén khí.
7207 A	35 x 72 x 17 mm	30°	Cân bằng giữa tải hướng tâm và hướng trục, tốc độ quay nhanh hơn mã B.
7207 C	35 x 72 x 17 mm	15°	Chuyên biệt cho tốc độ siêu cao (trục gia công CNC chính xác), chịu tải trục thấp.
7307 B	35 x 80 x 21 mm	40°	Thuộc dải "tải nặng" (Heavy Series), dành cho trục 35mm nhưng chịu va đập mạnh hơn 7207.

Vòng bi 7207 B phù hợp với loại máy móc nào? Tư vấn từ chuyên gia

Theo kinh nghiệm tư vấn vật tư cơ khí cho hơn 500 nhà máy của Công Ty Thương Mại Anh Nguyễn, mã bạc đạn 7207 B là sự lựa chọn ưu tiên hàng đầu cho các dòng máy yêu cầu truyền động chính xác chịu áp lực dọc trục một chiều. Tuy nhiên, quy trình lắp đặt quyết định đến 80% độ bền của vòng bi.

Các kiểu ghép cặp kinh điển bạn cần tuân thủ khi thao tác lắp ráp vòng bi 7207 B:

• Lắp lưng đối lưng (Back-to-back / Ký hiệu DB): Giúp cụm vòng bi chịu được tải dọc trục theo cả hai hướng. Ưu điểm là độ cứng vững uốn góc lớn nhất, phù hợp cho puly hoặc bánh răng có xu hướng nghiêng.
• Lắp mặt đối mặt (Face-to-face / Ký hiệu DF): Tương tự chịu tải hai hướng nhưng độ cứng góc uốn kém hơn DB. Kiểu này bù đắp tốt sai số căn lỉnh lệch trục nhẹ.
• Lắp song song (Tandem / Ký hiệu DT): Dùng khi máy móc sinh ra tải trọng dọc trục một hướng lớn đến mức một vòng bi đơn không thể chịu nổi. Cả hai vòng bi sẽ san sẻ lực ép cùng chiều này.

Các câu hỏi thường gặp về vòng bi - bạc đạn 7207 B (FAQs)

• Tại sao nên sử dụng vòng bi 7207 B theo cặp thay vì dùng vòng bi cầu rãnh sâu?

Vòng bi 7207 B có thiết kế rãnh lăn nghiêng 40°, cho phép chịu tải hướng trục cực mạnh. Nếu dùng bi cầu rãnh sâu thông thường trong môi trường có lực ép dọc trục, viên bi sẽ nhanh chóng bị nghiến vỡ do quá tải cục bộ.

• Nên chọn vòng cách bằng thép hay đồng thau (đuôi M) cho mã 7207 B?

Nếu hệ thống chạy ở tốc độ phổ thông và nhiệt độ dưới 100°C, vòng cách thép dập là đủ đáp ứng với chi phí rẻ. Nhưng nếu lắp cho máy ly tâm tốc độ vòng quay cực cao, vòng cách đồng thau nguyên khối (M) sẽ triệt tiêu ma sát và chống biến dạng nhiệt tốt hơn.

• Dung sai kích thước vòng bi SKF 7207 B có lắp lẫn được với hãng NSK không?

Có. Thông số đường kính d=35mm, D=72mm, B=17mm được chuẩn hóa theo quy chuẩn ISO quốc tế, do đó bạc đạn 7207 B của SKF, NSK, NTN hay KOYO đều có thể lắp vừa vào cùng một vị trí trục cốt mà không cần gia công lại bản vẽ.

Đặt mua vòng bi 7207 B chính hãng giá cạnh tranh tại Vòng bi Anh Nguyễn

Hàng giả, hàng nhái vòng bi đang tràn lan gây nguy cơ hỏng trục cốt và thiệt hại hàng chục triệu đồng dừng máy. Công Ty Thương Mại Anh Nguyễn tự hào là nhà phân phối nhập khẩu trực tiếp các mã bạc đạn tiếp xúc góc 7207 B từ SKF, NSK, KOYO, NTN, NACHI, FAG với đầy đủ giấy tờ chứng nhận CO/CQ minh bạch.

Chúng tôi cam kết hàng sẵn kho, hỗ trợ giao nhanh chóng hỏa tốc để đảm bảo tiến độ bảo trì của quý khách. Nhận ngay tư vấn kỹ thuật chính xác nhất bằng cách liên hệ Hotline: 0243 227.2176 - 0904.390.083 hoặc ghé thăm văn phòng tại địa chỉ Số 41 ngõ 105 phố Yên Hòa, Tổ 18, Phường Yên Hoà, Quận Cầu Giấy, Thành phố Hà Nội.

Lưu ý: Thông số kích thước và hình ảnh sản phẩm vòng bi 7207 B có thể thay đổi thiết kế bao bì hoặc khắc chữ theo từng lô sản xuất của hãng. Quý khách vui lòng liên hệ Công Ty Thương Mại Anh Nguyễn để nhận bảng thông số thực tế và báo giá ưu đãi nhất.
