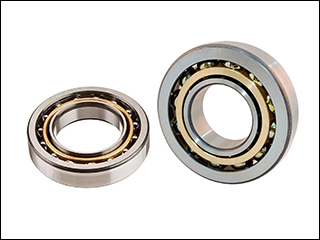

Vòng bi 7206 B

Vòng bi 7206 B (hay bạc đạn 7206 B) là giải pháp truyền động tiếp xúc góc 1 dãy tối ưu, chuyên chịu tải trọng hỗn hợp cực lớn cho các trục cốt phi 30mm. Khám phá ngay thông số kỹ thuật chuẩn kỹ thuật và nhận báo giá vật tư chính hãng 100% tại Công Ty Thương Mại Anh Nguyễn.

Đặc điểm cấu tạo và thông số kỹ thuật của vòng bi 7206 B

Vòng bi - bạc đạn 7206 B được chế tạo theo thiết kế vòng bi tiếp xúc góc 1 dãy (Single Row Angular Contact Ball Bearing). Cấu trúc đặc trưng và ưu việt nhất của dòng sản phẩm này nằm ở các rãnh chạy của vành trong (Inner Ring) và vành ngoài (Outer Ring) được gia công tinh xảo với một góc tiếp xúc lệch chuẩn so với phương hướng tâm vuông góc. Thiết kế hình học này cho phép lực được truyền qua vòng bi theo một đường chéo, giúp hệ thống không chỉ hấp thụ tải trọng hướng tâm (radial load) mà còn chịu được tải trọng dọc trục (axial load) rất cao theo một hướng cố định.

Về mặt kết cấu cơ khí, vòng bi 7206 B là loại bạc đạn không thể tách rời rời rạc. Các viên bi thép (rolling elements) được lắp vào kết cấu rãnh của vòng trong đối diện thông qua phương pháp gia nhiệt. Nhờ không gian thiết kế rãnh nghiêng, số lượng bi thép được lắp vào 7206 B nhiều hơn hẳn từ 15% đến 25% so với vòng bi cầu rãnh sâu (Deep Groove Ball Bearing) có cùng kích thước. Số lượng con lăn lớn hơn đồng nghĩa với việc diện tích tiếp xúc tải gia tăng, từ đó nâng tầm đáng kể khả năng chịu tải trọng động (C) và tải trọng tĩnh (C0).

Vật liệu làm vòng cách (Cage Material) đóng vai trò then chốt trong việc định vị bi và giảm ma sát. Tiêu chuẩn công nghiệp của 7206 B thường sử dụng vòng cách dập từ thép carbon cường độ cao, đúc từ đồng thau nguyên khối (giúp chịu rung động và ly tâm), hoặc đúc ép từ nhựa tổng hợp Polyamide / Phip chịu nhiệt gia cường sợi thủy tinh. Mã sản phẩm 7206 B là quy cách chuẩn quốc tế, được các thương hiệu cơ khí hàng đầu thế giới như SKF, NSK, NTN, FAG, TIMKEN, KOYO, NACHI sản xuất và phân phối rộng rãi.

Dưới đây là thông số kỹ thuật tiêu chuẩn của Vòng bi 7206 B:

• Đường kính trong (d): 30 mm
• Đường kính ngoài (D): 62 mm
• Độ dày (B): 16 mm
• Trọng lượng: 0.200 kg
• Góc tiếp xúc: 40° (Được ký hiệu bằng hậu tố B)

Đánh giá hiệu năng vòng bi 7206 B: Khả năng chịu tải & Độ bền vận hành

Trong kỹ thuật bảo trì máy móc, hiểu rõ ý nghĩa của hậu tố "B" là yếu tố tiên quyết. Ký hiệu "B" trong mã vòng bi 7206 B biểu thị góc tiếp xúc định mức là 40 độ. Định luật cơ học vật lý chỉ ra rằng: Góc tiếp xúc càng lớn, khả năng hấp thụ tải trọng dọc trục (Axial Load) càng vượt trội. Điều này biến vòng bi 7206 B thành một "lá chắn" hoàn hảo, chống lại lực đẩy dọc trục cực đại, giữ cho trục cốt phi 30mm không bị trượt, xê dịch hay võng gãy khi máy móc tải nặng. Tuy nhiên, sự đánh đổi là giới hạn tốc độ quay tối đa (RPM) sẽ giảm đi một chút do ma sát sinh nhiệt tại góc nghiêng 40 độ cao hơn so với góc 15 độ (mã C).

Khi được làm sạch, định tâm chính xác và bôi trơn định kỳ bằng mỡ công nghiệp gốc Lithium Complex hoặc Polyurea, vòng bi 7206 B thể hiện độ bền mỏi (Fatigue Life) đáng kinh ngạc, loại bỏ triệt để hiện tượng rỗ bề mặt rãnh lăn. Bảng phân tích kỹ thuật sau đây minh họa chi tiết:

Thông số kỹ thuật / Yếu tố cấu thành	Giá trị / Quy cách tiêu chuẩn	Lợi ích vận hành thực tế tại nhà máy
Góc tiếp xúc nghiêng (Contact Angle)	40° (Ký hiệu hậu tố B)	Hấp thụ xuất sắc lực đẩy dọc trục 1 chiều cực lớn, triệt tiêu xê dịch ngõng trục, bảo vệ động cơ.
Mật độ con lăn (Bi thép)	Tối đa hóa so với bi rãnh sâu	Phân tán đều lực ép ứng suất trên tiết diện rộng, tăng 35% tuổi thọ mỏi của toàn bộ cụm ổ trục đỡ.
Vật liệu cấu tạo vòng cách (Cage)	Đồng thau (M), Thép dập (J), Nhựa (TVP)	Vòng cách đồng thau chịu lực ly tâm xuất sắc; vòng cách nhựa giảm tiếng ồn; vòng cách thép chịu nhiệt độ cao.
Chuẩn kích thước (30x62x16mm)	Dung sai gia công chuẩn ISO 15	Dễ dàng lắp lẫn (interchangeable) và tương thích hoàn hảo với mọi ngõng trục phi 30mm tiêu chuẩn công nghiệp.

Ứng dụng thực tế và trải nghiệm vận hành của bạc đạn 7206 B

Do bản chất cấu tạo chỉ chịu tải dọc trục theo một hướng duy nhất, vòng bi 7206 B hiếm khi được lắp đặt và vận hành độc lập. Kỹ sư cơ khí thường thiết kế ứng dụng chúng trong các cụm trục yêu cầu độ cứng vững khắt khe thông qua phương pháp ghép cặp (paired mounting).

Hệ thống bơm ly tâm và thiết bị cấp nước công nghiệp

Trong các máy bơm cấp nước nồi hơi, bơm ly tâm hóa chất công suất lớn, lực đẩy dọc trục sinh ra từ áp lực cánh quạt bơm là liên tục và cực kỳ lớn. Bố trí vòng bi 7206 B ở cụm đuôi trục bơm giúp hấp thụ triệt để lực đẩy dội ngược này. Việc giữ vững định vị trục giúp bảo vệ phớt cơ khí (mechanical seal) không bị biến dạng khe hở, chống xì hở môi chất và kéo dài tuổi thọ cụm bơm thêm 40% thời gian hoạt động.

Máy nén khí trục vít và quạt thổi cao áp

Quạt hút ly tâm công nghiệp và rotor máy nén khí khi quay ở tốc độ hàng nghìn vòng/phút sẽ sinh ra lực cản không khí khổng lồ dội ngược lại trục quay. Bạc đạn 7206 B với góc tiếp xúc 40 độ tạo ra một thế trụ bám vững chắc, chống lại sự xê dịch hướng trục, từ đó giảm thiểu sự ma sát giữa cánh quạt và vỏ máy, giảm độ rung lắc (vibration) rõ rệt và hạn chế tiếng ồn bất thường gây ô nhiễm môi trường xưởng.

Trục chính (Spindle) hộp số và máy công cụ CNC

Mặc dù các dòng trục chính máy CNC siêu tốc thường ưu tiên mã góc tiếp xúc 15 độ (để đạt vòng tua RPM tối đa), nhưng trong cụm hộp số giảm tốc, máy phay gia công thô, máy tiện yêu cầu lực cắt gọt lớn, 7206 B vẫn là sự lựa chọn số 1. Khi được ghép cặp, chúng cung cấp độ cứng vững (rigidity) tuyệt đối, chống lại mô-men xoắn uốn vặn, đảm bảo sai số gia công phôi kim loại luôn ở mức thấp nhất.

So sánh vòng bi 7206 B với các mã sản phẩm tương đương

Để tối ưu hóa chi phí và hiệu suất khi lập kế hoạch bảo trì (Preventive Maintenance), các nhân viên vật tư cần phân biệt rõ hiệu năng của mã 7206 B so với các biến thể tiếp xúc góc khác, hoặc với dòng bi rãnh sâu có cùng kích thước lắp ghép (d=30mm, D=62mm, B=16mm):

Mã Vòng Bi / Bạc Đạn	Phân Loại Thiết Kế	Góc Tiếp Xúc (°)	Tải trọng hướng tâm	Tải trọng dọc trục	Giới hạn tốc độ (RPM)
7206 B	Tiếp xúc góc 1 dãy	40°	Khá	Rất Cao (1 chiều hướng)	Trung bình - Khá
7206 C	Tiếp xúc góc 1 dãy	15°	Tốt	Trung bình (1 chiều hướng)	Rất Cao (Siêu tốc)
7206 A	Tiếp xúc góc 1 dãy	30°	Tốt	Cao (1 chiều hướng)	Khá - Cao
6206	Bi cầu rãnh sâu	~ 0°	Rất Tốt	Thấp (Chịu 2 chiều nhẹ)	Cực Cao

Đúc kết từ bảng so sánh trên: Nếu thiết bị của bạn không có lực dội dọc trục cường độ cao, mã bi rãnh sâu 6206 là giải pháp tiết kiệm kinh tế nhất. Tuy nhiên, nếu trục truyền động phải gánh lực đẩy mạnh từ một phía (như bơm nước, quạt gió), thì 7206 B là mã vật tư bắt buộc phải sử dụng. Lắp sai mã 6206 vào vị trí của 7206 B sẽ dẫn đến nứt vỡ rãnh lăn bi chỉ sau vài ngày vận hành.

Vòng bi 7206 B phù hợp với loại máy móc nào? Tư vấn từ kỹ thuật viên Anh Nguyễn

Do cấu trúc hình học chỉ chịu được lực ép từ một phía, quy trình chuẩn (SOP) đối với vòng bi 7206 B là phải tiến hành ghép cặp (Pairing/Duplexing). Các chuyên gia cơ khí từ Công Ty Thương Mại Anh Nguyễn tư vấn 3 phương pháp ghép cặp phổ biến nhất để kỹ sư bảo trì áp dụng:

• Lắp ghép kiểu DB (Back-to-Back - Lưng tựa lưng): Hai mặt tiết diện lớn của vòng ngoài áp vào nhau. Kiểu lắp này giúp ổ trục gánh được tải dọc trục theo cả 2 hướng, mang lại độ cứng vững kháng lại các mô-men uốn vặn cực cao. Rất phù hợp cho bánh xe cẩu trục, puli truyền động đai.
• Lắp ghép kiểu DF (Face-to-Face - Mặt đối mặt): Hai mặt tiết diện nhỏ của vòng ngoài áp vào nhau. Khả năng chịu tải 2 hướng tương tự DB nhưng độ kháng mô-men uốn kém hơn. Điểm mạnh là cho phép trục có độ võng nhẹ, dung sai định vị bù trừ linh hoạt.
• Lắp ghép kiểu DT (Tandem - Cùng chiều): Hai vòng bi xếp song song theo cùng một hướng. Cấu hình này không chịu được lực 2 chiều, nhưng bù lại tải trọng dọc trục theo 1 hướng được nhân lên gấp đôi. Phù hợp cho xi lanh nén ép thủy lực, máy đùn nhựa.

Cảnh báo quan trọng: Khi thực hiện ép bạc đạn 7206 B vào trục phi 30mm, tuyệt đối không dùng búa thép đóng thủ công lên vành ngoài. Hành động này sẽ truyền lực qua viên bi làm lõm rãnh lăn ngay lập tức. Hãy tuân thủ việc sử dụng máy gia nhiệt cảm ứng từ tính (làm nóng đạt ngưỡng 110°C) để kim loại giãn nở tự nhiên, giúp thao tác đưa vào ngõng trục diễn ra trơn tru.

Các câu hỏi thường gặp về vòng bi 7206 B (FAQs)

• Vòng bi 7206 B có dùng cho trục quay tốc độ siêu tốc (trên 15.000 vòng/phút) được không?

Hoàn toàn không tối ưu. Góc tiếp xúc 40 độ tạo ra nhiều ma sát hơn. Đối với các trục máy phay CNC tốc độ siêu tốc, bạn nên chuyển sang dùng mã 7206 C (góc tiếp xúc 15 độ) kết hợp vòng cách Phip (Polyamide) để hạn chế sinh nhiệt buồng bi.

• Ký hiệu đuôi vòng cách bằng đồng thau trên bạc đạn 7206 B là gì?

Tùy thuộc vào quy chuẩn từng hãng sản xuất. Tại SKF, hậu tố thường là M (Ví dụ: 7206 BM), tại NSK có thể là ký hiệu AW hoặc BW. Vòng cách đồng thau nguyên khối đắt tiền hơn nhưng giúp vòng bi chịu được độ rung động mạnh và duy trì cấu trúc khi thiếu hụt dầu bôi trơn cục bộ.

• Làm thế nào để nhận biết cụm ổ đỡ 7206 B đang bị hư hỏng?

Dấu hiệu rõ nhất là nhiệt độ vỏ gối đỡ tăng đột biến (vượt ngưỡng 80°C - 90°C), thiết bị rung lắc mạnh, và phát ra tiếng rít chói tai của kim loại cọ xát. Khi tháo ra, bạn sẽ thấy rãnh lăn bị tróc rỗ (spalling) hoặc mỡ bôi trơn bị cháy đen đóng cặn.

Đặt mua vòng bi 7206 B chính hãng giá cạnh tranh tại Vòng bi Anh Nguyễn

Thị trường hiện nay xuất hiện vô số các loại bạc đạn giả mạo, làm lại (re-boxed) tinh vi. Việc mua nhầm hàng nhái không chỉ gây hao phí tiền bạc trực tiếp mà hệ lụy đi kèm là sự cố vỡ bi phá nát ngõng trục, làm dây chuyền sản xuất đình trệ, thiệt hại kinh tế hàng chục triệu đồng mỗi giờ dừng máy.

Công Ty Thương Mại Anh Nguyễn khẳng định vị thế là nhà cung cấp vật tư truyền động uy tín hàng đầu, chuyên phân phối hệ thống Vòng bi - Bạc đạn công nghiệp chính hãng 100% từ các tên tuổi lớn nhất như SKF, NSK, KOYO, NTN, NACHI, FAG... Khi hợp tác với chúng tôi, quý khách luôn nhận được những giá trị cốt lõi:

• Tính minh bạch tuyệt đối: Đầy đủ giấy tờ chứng minh nguồn gốc xuất xứ và kiểm định chất lượng (CO/CQ).
• Năng lực cung ứng mạnh mẽ: Kho hàng luôn dự trữ sẵn đa dạng mã hàng, đáp ứng giao hỏa tốc 24/7 xử lý ngay sự cố dừng máy.
• Tư vấn cơ khí chuyên sâu: Đội ngũ kỹ thuật viên am hiểu tường tận thông số, hỗ trợ chẩn đoán nguyên nhân hư hỏng và đưa ra giải pháp bôi trơn, tháo lắp chuẩn ISO.
• Chính sách giá linh hoạt: Bảng báo giá chiết khấu đặc biệt hấp dẫn dành cho các đại lý bán lẻ, xưởng chế tạo cơ khí và nhà máy sản xuất.

Để nhận ngay bảng tra cứu thông số kỹ thuật chi tiết nhất và báo giá vòng bi 7206 B ưu đãi trong hôm nay, quý khách vui lòng liên hệ ngay qua Hotline: 0243 227.2176 - 0904.390.083 hoặc trải nghiệm xem hàng trực tiếp tại địa chỉ Số 41 ngõ 105 phố Yên Hòa, Tổ 18, Phường Yên Hoà, Quận Cầu Giấy, Thành phố Hà Nội.

Lưu ý: Thông số kích thước và hình ảnh sản phẩm thực tế có thể thay đổi nhẹ tùy theo từng đợt sản xuất và cải tiến của hãng. Quý khách vui lòng liên hệ trực tiếp Công Ty Thương Mại Anh Nguyễn để nhận bảng datasheet kỹ thuật chính thức và báo giá mới nhất.
