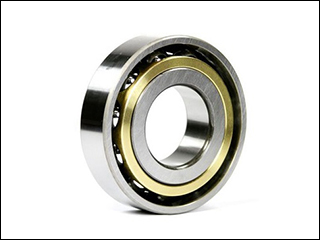

Vòng bi 7204 B

Vòng bi 7204 B là dòng bạc đạn tiếp xúc góc 1 dãy chuyên dụng, thiết kế tối ưu để chịu tải trọng hướng tâm và hướng trục đồng thời ở tốc độ quay cực cao. Khám phá ngay bảng thông số kỹ thuật chi tiết và đặt mua vật tư cơ khí chính hãng tại Công Ty Thương Mại Anh Nguyễn nhằm đảm bảo hệ thống vận hành bền bỉ.

Đặc điểm cấu tạo và thông số kỹ thuật của vòng bi 7204 B

Vòng bi 7204 B được chế tạo theo thiết kế vòng bi tiếp xúc góc 1 dãy (Single-row Angular Contact Ball Bearing). Đặc trưng cốt lõi của dòng sản phẩm này là các rãnh chạy của vành trong và vành ngoài được gia công với một góc tiếp xúc nhất định (thường là 40° đối với hậu tố B), cho phép chúng truyền tải lực kết hợp cực kỳ hiệu quả.

Theo tiêu chuẩn quốc tế, bản vẽ kỹ thuật và kích thước cơ bản của vòng bi 7204 B được quy định chặt chẽ như sau:

• Đường kính trong (d): 20 mm - Vừa vặn hoàn hảo với các trục truyền động tiêu chuẩn.
• Đường kính ngoài (D): 47 mm - Kích thước nhỏ gọn, dễ dàng lắp đặt vào các ổ đỡ không gian hẹp.
• Độ dày/Bề rộng (B): 14 mm - Đảm bảo độ cứng vững cho rãnh lăn bi.
• Trọng lượng tiêu chuẩn: 0.110 kg - Tối ưu hóa khối lượng cho các cụm chi tiết quay tốc độ cao.

Cấu tạo của vòng bi 7204 B là loại không thể tách rời (non-separable). Do kết cấu rãnh chạy đặc biệt, số lượng viên bi thép được lắp vào kết cấu vòng trong đối diện nhiều hơn đáng kể so với vòng bi cầu rãnh sâu thông thường (như mã 6204). Điều này trực tiếp làm tăng khả năng chịu tải trọng của ổ bi.

Về mặt vật liệu, vòng cách (cage) tiêu chuẩn của mã 7204 B thường được chế tạo từ thép dập (pressed steel), đồng thau gia công cơ khí (machined brass) nguyên khối có độ cứng cao, hoặc từ nhựa tổng hợp Polyamide/Phip (PA66) gia cường sợi thủy tinh. Tùy thuộc vào mã vạch của các thương hiệu hàng đầu thế giới như SKF, NSK, NTN, FAG, TIMKEN, KOYO, hay NACHI mà vật liệu vòng cách sẽ được điều chỉnh để đáp ứng môi trường nhiệt độ và tốc độ vòng quay (RPM) cụ thể.

Đánh giá hiệu năng vòng bi 7204 B: Khả năng chịu tải & Độ bền vận hành

Khả năng vận hành của bạc đạn 7204 B phụ thuộc rất lớn vào góc tiếp xúc 40°. Góc tiếp xúc càng lớn thì khả năng chịu tải trọng hướng trục (axial load) càng cao, nhưng đổi lại sẽ giới hạn một phần nhỏ tốc độ quay tối đa so với các góc 15° (mã C) hay 25° (mã A).

Bảng phân tích thông số hiệu năng và tác động vận hành thực tế của vòng bi 7204 B:

Thông số kỹ thuật / Đặc tính	Quy cách / Cơ chế hoạt động	Lợi ích vận hành thực tế
Góc tiếp xúc 40° (Hậu tố B)	Góc nghiêng giữa đường nối điểm tiếp xúc của bi và rãnh lăn so với phương thẳng đứng.	Chịu được tải trọng hướng trục một chiều rất lớn, chống trượt trục ở vận tốc cao.
Tải trọng động cơ bản (C)	Đạt mức xấp xỉ 14.3 kN (tùy thuộc hãng NSK/SKF).	Bảo vệ trục khỏi hiện tượng mỏi kim loại, tăng tuổi thọ máy móc lên tối thiểu 30%.
Tốc độ giới hạn (RPM)	Trung bình 15,000 vòng/phút (với bôi trơn mỡ) và 20,000 vòng/phút (với bôi trơn dầu).	Lý tưởng cho các trục chính máy gia công, bơm ly tâm tốc độ cao không lo bị quá nhiệt.
Ghép cặp (Duplexing)	Lắp theo cấu hình Lưng-áp-Lưng (DB) hoặc Mặt-áp-Mặt (DF).	Khử hoàn toàn khe hở dọc trục, tạo độ cứng vững tuyệt đối cho cụm ổ trục chính xác.

Theo kinh nghiệm tư vấn kỹ thuật từ đội ngũ Công Ty Thương Mại Anh Nguyễn, một nhược điểm nhỏ của dòng 7204 B đơn lẻ là nó chỉ chịu được tải hướng trục từ một phía. Do đó, trong kỹ thuật lắp ráp thực tế, người ta thường phải ghép cặp hai vòng bi loại này. Khe hở dọc trục (clearance) hoặc lực dự ứng (preload) giữa chúng sẽ được kỹ sư điều chỉnh cho thích hợp với yêu cầu chịu tải cũng như độ cứng vững của cụm ổ trục.

Ứng dụng thực tế và trải nghiệm vận hành của bạc đạn 7204 B

Nhờ cấu trúc hình học đặc thù, vòng bi tiếp xúc góc 7204 B là chi tiết không thể thiếu trong nhiều cụm máy móc công nghiệp yêu cầu sự kết hợp giữa tốc độ cao và độ chính xác cơ khí.

Ứng dụng trong trục chính máy công cụ (CNC Spindles)

Các loại máy phay, máy tiện CNC cần trục chính quay với độ đồng tâm hoàn hảo để gia công chính xác bề mặt kim loại. Vòng bi 7204 B khi được ghép cặp DB (Back-to-Back) sẽ tạo ra lực kẹp chặt chẽ, loại bỏ hoàn toàn độ rung lắc hướng trục (axial runout), giúp mũi dao cắt phay chính xác đến từng micromet.

Hệ thống bơm ly tâm công nghiệp và máy nén khí

Bơm nước áp lực cao và máy nén khí tạo ra một lực đẩy dọc trục cực lớn hướng về phía cửa hút. Việc sử dụng vòng bi 7204 B giúp chống lại lực đẩy này. Góc tiếp xúc 40° cho phép hấp thụ hoàn toàn áp lực dội ngược lại mà không làm vỡ vòng cách hay mẻ rãnh bi, kéo dài chu kỳ bảo dưỡng thêm từ 6 tháng đến 1 năm so với việc lắp sai mã bi rãnh sâu.

Hộp số giảm tốc và cơ cấu truyền động bánh răng côn

Trong các hộp giảm tốc sử dụng bánh răng côn xoắn (bevel gears), lực sinh ra luôn có xu hướng đẩy văng các bánh răng ra xa nhau. Bạc đạn 7204 B được định vị ở hai đầu trục để khóa chặt cụm bánh răng, duy trì khe hở ăn khớp chuẩn xác, từ đó giảm thiểu 40% tiếng ồn và nhiệt lượng phát sinh do ma sát không đồng đều.

So sánh vòng bi 7204 B với các mã sản phẩm tương đương

Nhiều kỹ thuật viên bảo trì thường nhầm lẫn khi thay thế các dòng bạc đạn có cùng kích thước (20x47x14 mm). Bảng đối chiếu dưới đây sẽ làm rõ sự khác biệt:

Thông số so sánh	Vòng bi 7204 B (Tiếp xúc góc)	Vòng bi 6204 (Bi cầu rãnh sâu)	Vòng bi 3204 A (Bi cầu 2 dãy)
Kích thước (d x D x B)	20 x 47 x 14 mm	20 x 47 x 14 mm	20 x 47 x 20.6 mm (Dày hơn)
Khả năng chịu tải dọc trục	Rất cao (nhưng chỉ 1 chiều)	Thấp (chủ yếu chịu tải hướng tâm)	Cao (chịu được cả 2 chiều)
Tốc độ giới hạn (RPM)	Rất cao (Lên tới 20,000 v/p)	Trung bình - Cao	Thấp hơn dòng 1 dãy
Ứng dụng chính	Trục chính CNC, Bơm cao áp	Motor điện nhỏ, quạt gió	Puli, trục máy nén khí tải nặng

Tóm lại, nếu hệ thống của bạn có lực đẩy dọc theo phương của trục, bạn bắt buộc phải dùng 7204 B. Không được phép dùng mã 6204 để thay thế tạm thời vì nó sẽ gây vỡ bi chỉ sau vài giờ vận hành dưới tải trọng hướng trục.

Vòng bi 7204 B phù hợp với loại máy móc nào? Tư vấn từ kỹ thuật viên

Để tối ưu hóa giá trị đầu tư và đảm bảo an toàn sản xuất, Vòng bi Anh Nguyễn khuyến nghị người dùng nên áp dụng vòng bi 7204 B cho các trường hợp sau:

• Trục chính tốc độ cao: Máy khoan bàn, máy phay mài yêu cầu RPM từ 5,000 đến 10,000 vòng/phút.
• Máy móc có tính sinh nhiệt dọc trục: Quá trình giãn nở nhiệt của trục kim loại sẽ được bù đắp bởi khe hở kiểm soát của kiểu lắp ghép giáp lưng (DB) của dòng 7204 B.
• Ngành thực phẩm & hóa chất: Các cụm bơm ly tâm hóa chất bằng inox, nơi rung động cơ học cần được triệt tiêu liên tục.

Lưu ý quan trọng khi lắp đặt chuẩn SOP: Tuyệt đối không dùng búa thép đóng trực tiếp vào vành ngoài của vòng bi 7204 B. Lực tác động đột ngột sẽ truyền qua viên bi, làm mẻ rãnh lăn. Hãy sử dụng ống đóng chuyên dụng (impact ring) tì lên vành trong, hoặc dùng máy gia nhiệt cảm ứng nâng nhiệt độ lên 90°C - 110°C trước khi đưa vào ngõng trục d=20mm.

Các câu hỏi thường gặp về vòng bi 7204 B (FAQs)

• Vòng bi 7204 B có cần bảo dưỡng tra mỡ định kỳ không?

Có. Mã 7204 B thường thiết kế mở (không có phớt cao su 2RS chặn mỡ). Bạn cần bơm mỡ chịu nhiệt độ cao định kỳ tùy thuộc vào chu kỳ quay, đảm bảo lượng mỡ chiếm khoảng 30% - 40% không gian trống bên trong ổ.

• Làm sao phân biệt vòng cách bằng đồng thau hay thép?

Nhìn vào ký hiệu hậu tố phía sau. Ví dụ: 7204 B (thường là thép dập), 7204 B M hoặc 7204 B CAM (M/CAM biểu thị vòng cách đồng thau nguyên khối gia công CNC, chịu lực và chống rung tốt hơn).

• Lắp sai chiều vòng bi 7204 B gây ra hậu quả gì?

Do chỉ chịu tải dọc trục 1 chiều, nếu lắp ngược chiều chịu lực của trục, bi thép sẽ bị ép văng ra khỏi rãnh nông, gây bó kẹt trục và phá hủy vòng bi ngay trong vài phút khởi động máy.

Đặt mua vòng bi 7204 B chính hãng giá cạnh tranh tại Vòng bi Anh Nguyễn

Việc lựa chọn sai mã hoặc mua phải bạc đạn giả sẽ gây thiệt hại khôn lường cho dây chuyền sản xuất. Với tư cách là nhà cung cấp vật tư công nghiệp uy tín hàng đầu, Công Ty Thương Mại Anh Nguyễn cam kết phân phối dòng vòng bi - bạc đạn 7204 B nhập khẩu 100% nguyên đai nguyên kiện (SKF, NSK, NTN, KOYO, NACHI).

Để nhận báo giá sỉ cho dự án bảo trì, tra cứu chéo mã sản phẩm hoặc yêu cầu hỗ trợ lắp đặt, quý khách vui lòng liên hệ ngay qua Hotline: 0243 227.2176 - 0904.390.083. Bạn cũng có thể đến kho hàng thực tế của chúng tôi tại Số 41 ngõ 105 phố Yên Hòa, Tổ 18, Phường Yên Hoà, Quận Cầu Giấy, Thành phố Hà Nội.

Lưu ý: Thông số kích thước và hình ảnh sản phẩm có thể thay đổi theo từng lô sản xuất của hãng. Quý khách vui lòng liên hệ Công Ty Thương Mại Anh Nguyễn để nhận bảng thông số thực tế và báo giá ưu đãi nhất.
