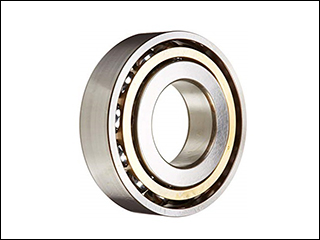

Vòng bi 7203 B

Vòng bi 7203 B (bạc đạn tiếp xúc góc 1 dãy) là giải pháp cơ khí tối ưu giúp trục chính máy móc chịu tải trọng hỗn hợp cực tốt ở dải tốc độ cao. Khám phá ngay thông số kỹ thuật chuẩn và báo giá vật tư chính hãng tại Công Ty Thương Mại Anh Nguyễn.

Đặc điểm cấu tạo và thông số kỹ thuật của Vòng bi 7203 B

Vòng bi - bạc đạn 7203 B được chế tạo theo thiết kế vòng bi tiếp xúc góc 1 dãy (Single Row Angular Contact Ball Bearing). Đặc trưng cốt lõi của dòng sản phẩm này là các rãnh chạy của vành trong và vành ngoài được thiết kế lệch nhau theo phương dọc trục, tạo ra một đường truyền lực chéo qua các viên bi. Cấu trúc này không thể tách rời rời rạc như bi đũa côn.

Với góc tiếp xúc được tối ưu ở mức 40 độ (thể hiện qua hậu tố B), cụm ổ trục lắp bạc đạn 7203 B có khả năng triệt tiêu độ rơ dọc trục cực kỳ hiệu quả. Nhờ thiết kế gờ giữ bi đặc biệt, số lượng viên bi thép được nhồi vào rãnh lăn nhiều hơn hẳn so với vòng bi cầu rãnh sâu thông thường, mang lại độ cứng vững tuyệt đối cho các hệ thống máy gia công cơ khí chính xác.

Thông số kích thước và dung sai tiêu chuẩn quốc tế của Vòng bi 7203 B:

• Đường kính lỗ trong (d): 17 mm (Lắp ghép dung sai chặt với ngõng trục động cơ tiêu chuẩn).
• Đường kính vỏ ngoài (D): 40 mm (Kích thước nhỏ gọn, dễ dàng lắp ghép vào các hộp gối đỡ có không gian hạn hẹp).
• Độ dày rãnh / Bề rộng (B): 12 mm.
• Trọng lượng tiêu chuẩn: 0.065 kg (Trọng lượng siêu nhẹ giúp giảm thiểu lực quán tính ly tâm khi quay ở dải tốc độ RPM lớn).
• Vật liệu cấu tạo vòng cách: Có 3 tùy chọn chính bao gồm thép dập (ký hiệu J/W33), đồng thau gia công nguyên khối nguyên khối (ký hiệu M/CAM) chịu rung chấn, hoặc nhựa tổng hợp Polyamide sợi thủy tinh (ký hiệu TN9/TVP) giúp giảm độ ồn tối đa.

Đánh giá hiệu năng Vòng bi 7203 B: Khả năng chịu tải & Độ bền vận hành

Đối với kỹ sư vận hành nhà máy, thông số giá trị nhất của dòng bạc đạn tiếp xúc góc 1 dãy chính là định mức tải trọng và tốc độ RPM. Khác với bạc đạn rãnh sâu, mã 7203 B được sinh ra để xử lý các mô-men lật (Overturning moment) và tải trọng dọc trục một chiều cường độ cao.

Bảng phân tích dưới đây sẽ bóc tách chi tiết sức mạnh kỹ thuật của model 7203 B trong điều kiện làm việc thực tế:

Thông số kỹ thuật định danh	Giá trị / Quy cách (Trung bình)	Lợi ích vận hành thực tế tại nhà máy
Tải trọng động cơ bản (C)	10.6 kN - 11.2 kN	Hấp thụ xuất sắc lực ép khi máy đang quay, duy trì màng mỡ bôi trơn ổn định, giúp kéo dài tuổi thọ vòng bi lên thêm 20% - 30% so với bi cầu thường.
Tải trọng tĩnh cơ bản (C0)	5.8 kN - 6.2 kN	Chống lại hiện tượng lún rãnh bi, mẻ bi khi cụm máy dừng đột ngột hoặc chịu rung chấn ngoại lực lúc không vận hành.
Tốc độ giới hạn (Sử dụng mỡ)	18,000 - 20,000 vòng/phút (RPM)	Vận hành hoàn hảo cho các động cơ Spindle, không sinh nhiệt cục bộ làm cháy cuộn dây stator của motor.
Khả năng chịu tải hướng trục	Tỉ lệ thuận với góc tiếp xúc 40°	Ngăn ngừa 100% tình trạng trục chính bị tụt hoặc trôi về một phía khi chịu lực đẩy của dòng nước (trong máy bơm) hoặc lực nén của dao cụ.

Ứng dụng thực tế và trải nghiệm vận hành của bạc đạn 7203 B

Nhờ đặc tính kháng rơ dọc trục vượt trội, bạc đạn 7203 B thường được ứng dụng vào các cụm chi tiết quay đòi hỏi độ rà soát đồng tâm cực kỳ khắt khe. Dưới đây là 3 môi trường ứng dụng phổ biến nhất do đội ngũ kỹ thuật Vòng bi Anh Nguyễn tổng hợp:

1. Trục chính của hệ thống máy CNC (Máy phay, tiện, mài)

Trong gia công cơ khí chính xác, trục dao cắt phải quay với vận tốc lên tới hàng vạn vòng/phút và chịu lực hất lên từ phôi thép. Kỹ sư thường lắp ghép 2 đến 4 vòng bi 7203 B thành một cụm (như lưng đối lưng DB) ngay phía đầu trục. Cấu hình này giúp khóa chặt cụm trục dao, đảm bảo sai số bề mặt phôi khi phay chỉ dao động dưới ngưỡng 0.005 mm, tạo ra độ bóng hoàn hảo cho chi tiết thành phẩm.

2. Các dòng máy bơm ly tâm và máy nén khí áp lực cao

Cánh quạt bơm nước ly tâm công suất lớn khi guồng nước sẽ tạo ra lực xô dọc trục (Axial thrust) đẩy ngược về phía động cơ. Việc sử dụng vòng bi 7203 B ở vị trí gối đỡ chặn (Thrust bearing) sẽ giúp triệt tiêu hoàn toàn lực xô này. Trục bơm sẽ không bị trượt lùi làm rách phớt cơ khí (Mechanical seal), từ đó loại trừ hoàn toàn nguy cơ rò rỉ lưu chất gây chập cháy motor bơm nước.

3. Động cơ điện công nghiệp tốc độ cao (Servo / Spindle Motor)

Đối với các động cơ servo kích thước cốt trục 17mm, mã 7203 B kết hợp cùng vòng cách bằng nhựa tổng hợp Polyamide sẽ làm giảm ma sát tối đa. Độ ồn (Decibel) khi động cơ vận hành ở 15,000 RPM được giảm đi 25%, máy chạy êm, mát và tránh hiện tượng dính kẹt bi gây cháy rotor.

So sánh Vòng bi 7203 B với các mã sản phẩm tương đương

Nhiều thợ bảo trì không chuyên thường lấy mã vòng bi cầu rãnh sâu 6203 để thay thế cho 7203 B do chúng có chung thông số kích thước (17 x 40 x 12 mm). Sự thay thế sai lệch này sẽ khiến bạc đạn vỡ nát chỉ sau vài giờ khởi động máy do quá tải dọc trục. Hãy theo dõi bảng so sánh sau để hiểu rõ bản chất kỹ thuật:

Tiêu chí đánh giá	Bạc đạn tiếp xúc góc 7203 B	Bạc đạn cầu rãnh sâu 6203
Thiết kế cấu trúc	Rãnh lăn thiết kế lệch, tạo thành góc tiếp xúc 40 độ một chiều.	Rãnh lăn ở chính giữa, đối xứng, thiết kế không có góc tiếp xúc cụ thể.
Khả năng phân bổ tải trọng	Chịu lực hướng tâm tốt + Chịu lực xô dọc trục 1 chiều cực kỳ mạnh mẽ.	Chịu lực hướng tâm tốt + Chỉ chịu được lực dọc trục rất nhẹ ở cả 2 chiều.
Phương pháp lắp ráp	Bắt buộc phải ghép cặp (DB, DF, DT) để tạo độ nén (Preload) khử độ rơ.	Thường lắp độc lập từng vòng riêng lẻ ở 2 đầu trục truyền động.
Định hướng ứng dụng	Trục chính máy gia công CNC, máy bơm áp suất cao, cụm trục chống rung.	Mô tơ quạt gió, puly băng chuyền, bánh tải xe nâng nhẹ thông thường.

Vòng bi 7203 B phù hợp với loại máy móc nào? Tư vấn từ kỹ thuật viên Anh Nguyễn

Đối với loại bạc đạn tiếp xúc góc 1 dãy như 7203 B, kỹ thuật lắp ghép quyết định đến 90% độ bền của sản phẩm. Chúng tuyệt đối không thể tự thân đứng một mình. Tùy vào đặc thù dao động của từng dòng máy, kỹ sư Anh Nguyễn khuyến cáo 3 phương pháp ghép cặp tiêu chuẩn:

• Lắp ghép lưng đối lưng (Ký hiệu DB - Back-to-Back): Hai mặt bản rộng của vòng ngoài tựa vào nhau. Phương pháp này tạo ra khoảng cách tâm áp lực xa nhau, cung cấp độ cứng vững hướng tâm tuyệt đối, chống lại các lực mô-men uốn vặn lật trục. Lý tưởng cho trục phay CNC.
• Lắp ghép mặt đối mặt (Ký hiệu DF - Face-to-Face): Hai mặt bản hẹp tựa vào nhau. Khoảng cách tâm áp lực gần hơn, cho phép trục có khả năng tự lựa nhẹ khi xuất hiện sai số gia công gối đỡ. Thường dùng trong các trục quạt gió ly tâm dài.
• Lắp ghép cùng chiều nối tiếp (Ký hiệu DT - Tandem): Ghép cùng chiều song song nhau để nhân đôi khả năng chịu tải hướng trục theo 1 hướng duy nhất. Ứng dụng phổ biến cho các trục khoan rút lõi đất đá sâu.

Cảnh báo bảo dưỡng: Trước khi lắp vòng bi 7203 B, phải dùng máy gia nhiệt vòng bi (nhiệt độ chuẩn từ 90°C - 110°C). Việc dùng búa đóng sống trực tiếp vào ca ngoài sẽ làm nứt gờ giữ bi, dẫn đến vòng bi rớt rời các viên bi ra ngoài gây hỏng ngay lập tức.

Các câu hỏi thường gặp về Vòng bi 7203 B (FAQs)

• Thương hiệu nào sản xuất vòng bi 7203 B tốt nhất?

Các thương hiệu G7 hàng đầu thế giới như SKF, FAG, NSK, KOYO, NTN, NACHI đều chế tạo mã 7203 B đạt chuẩn dung sai siêu chính xác (P6, P5, P4). Lựa chọn hãng phụ thuộc vào ngân sách, và Vòng bi Anh Nguyễn cung cấp đầy đủ các hãng này.

• Tại sao vòng bi 7203 B mới mua lại có thể tháo rời được vòng ngoài?

Đặc tính của bi tiếp xúc góc tiêu chuẩn là không thể tách rời ca ngoài. Nếu bạn tháo rời được, vòng bi đó đã bị mài mòn hoàn toàn gờ giữ bi do chạy quá tải, hoặc thiếu mỡ làm gãy vòng cách. Cần ngưng máy và thay vật tư mới.

• Làm sao để tạo dự ứng lực (Preload) đúng cho cặp bạc đạn 7203 B?

Người ta thường chêm các lá thép mỏng (Shim) giữa hai ca ngoài hoặc ca trong của cặp vòng bi, sau đó siết ốc ép mâm chặn. Ngoài ra, có thể sử dụng lò xo đĩa để tạo lực tì nén dọc trục không đổi trong quá trình motor hoạt động.

Đặt mua Vòng bi 7203 B chính hãng giá cạnh tranh tại Vòng bi Anh Nguyễn

Đầu tư sai lầm vào bạc đạn giả nhái sẽ dẫn đến hậu quả xước ngõng trục, vỡ hộp giảm tốc và gián đoạn dây chuyền hàng tuần liền. Để an tâm tuyệt đối về chất lượng truyền động, hãy lựa chọn Vòng bi - bạc đạn 7203 B chuẩn xuất xứ tại Công Ty Thương Mại Anh Nguyễn.

Với hệ thống tổng kho vật tư đa dạng, chúng tôi cam kết cung cấp hàng hóa nhập khẩu đầy đủ hóa đơn, chứng nhận CO/CQ, cam kết giao hỏa tốc đến tận tay xưởng máy của bạn. Quý khách hàng cần tư vấn tính toán tải trọng hoặc nhận báo giá sỉ tốt nhất, vui lòng liên hệ ngay Hotline: 0243 227.2176 - 0904.390.083 hoặc tới văn phòng giao dịch tại Số 41 ngõ 105 phố Yên Hòa, Tổ 18, Phường Yên Hoà, Quận Cầu Giấy, Thành phố Hà Nội.

Lưu ý: Thông số kích thước và hình ảnh sản phẩm có thể thay đổi theo từng lô sản xuất của hãng. Quý khách vui lòng liên hệ Công Ty Thương Mại Anh Nguyễn để nhận bảng thông số thực tế và báo giá ưu đãi nhất.
