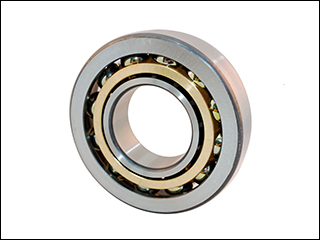

Vòng bi 7202 B

Vòng bi 7202 B (bạc đạn tiếp xúc góc 1 dãy) là giải pháp truyền động chính xác, chịu tải trọng hỗn hợp hướng tâm và hướng trục cực kỳ hiệu quả cho các trục quay tốc độ cao. Tham khảo ngay bảng thông số kỹ thuật chuẩn và nhận báo giá vật tư chính hãng tại Công Ty Thương Mại Anh Nguyễn.

Đặc điểm cấu tạo và thông số kỹ thuật của Vòng bi 7202 B

Vòng bi - bạc đạn 7202 B được chế tạo theo thiết kế vòng bi tiếp xúc góc 1 dãy (Single Row Angular Contact Ball Bearing). Đây là chuẩn vòng bi công nghiệp không thể tách rời, được thiết kế đặc thù để chịu tải trọng hỗn hợp cực tốt. Theo tiêu chuẩn cơ khí, các rãnh chạy của vành trong và vành ngoài của loại vòng bi này được bố trí lệch nhau theo trục của vòng bi, tạo thành một góc tiếp xúc (thường là 40 độ đối với hậu tố B).

Do cấu trúc đặc biệt này, lực truyền từ vòng ngoài sang vòng trong (và ngược lại) thông qua các viên bi thép sẽ đi theo một đường chéo thay vì phương vuông góc. Số lượng bi thép được lắp vào kết cấu vòng trong đối diện nhiều hơn hẳn so với vòng bi cầu rãnh sâu thông thường, giúp gia tăng tiết diện chịu lực và độ cứng vững cho cụm ổ trục.

Bản vẽ mặt cắt thể hiện góc tiếp xúc truyền tải lực của vòng bi 7202 B

Dưới đây là các thông số kích thước cơ bản của mã vòng bi 7202 B:

• Đường kính trong (d): 15 mm (Lắp vừa khít với ngõng trục quay phi 15 tiêu chuẩn h6).
• Đường kính ngoài (D): 35 mm - 36 mm (Tùy thuộc vào dung sai sản xuất vỏ ngoài của từng thương hiệu như SKF, NSK hay FAG).
• Độ dày/Bề rộng (B): 11 mm (Thiết kế mỏng gọn, tiết kiệm không gian gối đỡ).
• Trọng lượng: 0.045 kg (Trọng lượng nhẹ giúp giảm quán tính quay, tăng giới hạn tốc độ RPM).
• Vật liệu vòng cách: Tiêu chuẩn được làm từ thép dập (khung thép), đồng thau nguyên khối gia công CNC (cho độ cứng cao, chịu rung động) hoặc nhựa tổng hợp Polyamide/phíp (giảm ma sát, chạy êm ở dải tốc độ tối đa).

GỢI Ý NÂNG CẤP TẢI TRỌNG

Vòng bi tiếp xúc góc 7302 B

Thuộc cùng dòng Angular Contact Ball Bearing, mã 7302 B có độ bền cơ học cao, khả năng chịu lực nén dọc trục vượt trội cho các cỗ máy công nghiệp đòi hỏi độ cứng vững tuyệt đối.

Sẵn kho số lượng lớn XEM THÔNG SỐ

Đánh giá hiệu năng Vòng bi 7202 B: Khả năng chịu tải & Độ bền vận hành

Đối với các kỹ sư cơ điện, giá trị lớn nhất của vòng bi 7202 B nằm ở góc tiếp xúc 40° (ký hiệu chữ B). Góc này càng lớn thì khả năng chịu tải trọng hướng trục (Axial load) càng cao, giúp chống lại lực xô đẩy dọc theo chiều dài trục rất hiệu quả. Tuy nhiên, bạc đạn tiếp xúc góc 1 dãy chỉ có thể chịu tải hướng trục theo một chiều duy nhất. Vì vậy, trong thực tế, người ta thường ghép cặp hai vòng bi loại này lại với nhau.

Bảng phân tích đánh giá các chỉ số hiệu năng và lợi ích kỹ thuật mang lại của mã 7202 B:

Ứng dụng thực tế và trải nghiệm vận hành của bạc đạn 7202 B

Là một mã bạc đạn nhỏ gọn nhưng sở hữu độ cứng vững tuyệt vời, vòng bi 7202 B có mặt trong hầu hết các cụm cơ cấu đòi hỏi sự chính xác và chống rung lắc. Cụ thể, các nhà máy đối tác của Công Ty Thương Mại Anh Nguyễn thường ứng dụng mã sản phẩm này vào 3 lĩnh vực chính:

1. Trục chính máy công cụ (Machine Tool Spindles)

Trong các máy phay CNC mini, máy tiện tự động hoặc máy mài mặt phẳng, trục chính (spindle) quay với tốc độ cực nhanh và chịu lực đè từ dao cắt (vừa hướng tâm vừa hướng trục). Việc ghép cặp hai vòng bi 7202 B (theo kiểu lưng đối lưng DB hoặc mặt đối mặt DF) giúp loại bỏ khe hở dọc trục, giữ cho dao cắt đi đúng quỹ đạo thiết kế, đảm bảo bề mặt phôi kim loại đạt độ bóng hoàn hảo và không bị hiện tượng "chatter" (vằn dao).

2. Động cơ điện tốc độ cao (High-speed Electric Motors)

Các động cơ điện servo, động cơ spindle công nghiệp từ 1.5kW đến 2.2kW có kích thước ngõng trục 15mm thường ưu tiên lắp 7202 B ở vị trí đầu trục tải. Khi kết hợp với mỡ chịu nhiệt cao tốc và vòng cách Polyamide (giảm tiếng ồn), cụm động cơ có thể vận hành êm ái, giảm ma sát phát sinh nhiệt, từ đó tiết kiệm tới 15% điện năng tiêu thụ và ngăn ngừa sự cố kẹt bi cháy cuộn dây.

3. Hệ thống bơm ly tâm và máy nén khí (Centrifugal Pumps & Compressors)

Trong các cánh quạt bơm nước ly tâm, áp lực nước đẩy dội ngược lại trục bơm tạo ra lực xô trục rất lớn. Vòng bi 7202 B với góc tiếp xúc 40° sẽ dễ dàng hấp thụ toàn bộ lực xô này. Điều này giúp hệ thống gioăng phớt (seal) không bị ép rách, ngăn chặn tuyệt đối hiện tượng rò rỉ lưu chất ra ngoài động cơ.

So sánh Vòng bi 7202 B với các mã sản phẩm tương đương

Rất nhiều kỹ sư nhầm lẫn giữa vòng bi tiếp xúc góc 7202 B và vòng bi cầu rãnh sâu 6202 vì chúng có cùng kích thước lắp đặt (15 x 35 x 11 mm). Tuy nhiên, khả năng chịu tải và ứng dụng lại hoàn toàn khác biệt. Bảng dưới đây sẽ so sánh chi tiết để giúp bạn lựa chọn đúng mã vật tư:

VÒNG BI CHỊU TẢI TRỌNG HỖN HỢP

Vòng bi - Bạc đạn 3202 A

Thiết kế bi cầu 2 dãy tiếp xúc góc (Double Row Angular Contact), mã 3202 A mang đến giải pháp tối ưu cho không gian lắp đặt hẹp nhưng cần chịu tải trọng hỗn hợp cao cả hai chiều cực kỳ mạnh mẽ.

Nhập khẩu đầy đủ CO/CQ XEM SẢN PHẨM

Vòng bi 7202 B phù hợp với loại máy móc nào? Tư vấn từ Anh Nguyễn

Theo kinh nghiệm tư vấn và cung cấp vật tư cơ khí cho hơn 500 nhà máy của Công Ty Thương Mại Anh Nguyễn, để vòng bi tiếp xúc góc phát huy 100% công năng, kỹ thuật viên bảo trì cần nắm rõ các quy tắc lắp ghép. Thông thường, bạc đạn 7202 B không bao giờ đứng 1 mình. Khe hở giữa chúng được điều chỉnh thông qua vòng đệm (shim) để đạt được độ cứng vững theo yêu cầu.

• Kiểu lắp lưng đối lưng (Back-to-Back / DB): Hai mặt tiết diện lớn của vòng bi tựa vào nhau. Phù hợp cho cụm trục yêu cầu độ cứng cao, chống mô-men uốn lật cực tốt. Lắp cho càng bơm nước, trục chính máy phay.
• Kiểu lắp mặt đối mặt (Face-to-Face / DF): Hai mặt tiết diện nhỏ tựa vào nhau. Khả năng tự lựa nhẹ, phù hợp cho các trục dễ bị võng dãn hoặc có sai số gia công thân vỏ máy.
• Kiểu lắp nối tiếp (Tandem / DT): Chịu lực hướng trục 1 chiều siêu lớn, ứng dụng trong các mũi khoan đá sâu hoặc máy ép đùn nhựa công suất lớn.

Lưu ý bảo dưỡng: Đối với vòng bi 7202 B có vòng cách làm từ Polyamide (nhựa tổng hợp), tuyệt đối không để nhiệt độ vận hành vượt quá 120°C. Cần sử dụng mỡ bôi trơn Lithium Complex chất lượng cao để màng dầu luôn bao bọc kín bề mặt con lăn.

Các câu hỏi thường gặp về Vòng bi 7202 B (FAQs)

• Vòng bi 7202 B là model của hãng nào?

Mã 7202 B là kích thước tiêu chuẩn quốc tế. Hiện nay nó được sản xuất bởi hầu hết các thương hiệu nổi tiếng trên thế giới như: SKF (Thụy Điển), NSK, NTN, KOYO, NACHI (Nhật Bản), FAG (Đức) và TIMKEN (Mỹ). Tất cả đều sẵn hàng tại Anh Nguyễn.

• Tại sao vòng bi 7202 B bị tháo rời nắp ca ngoài được?

Thực tế, dòng vòng bi tiếp xúc góc tiêu chuẩn là loại không thể tách rời do thiết kế gờ giữ bi đặc biệt. Nếu ổ bi của bạn bị rớt bi ra ngoài, chứng tỏ thiết bị đã chạy quá tải làm mòn gờ giữ, hoặc mỡ bôi trơn bị khô làm bó kẹt vỡ vòng cách. Cần thay thế ngay lập tức.

• Nên dùng mỡ bôi trơn loại nào cho bạc đạn 7202 B?

Với đặc thù quay ở RPM cao, bạn nên tra các dòng mỡ có độ nhớt dầu gốc thấp, có phụ gia chịu cực áp (EP) và chịu nhiệt tản nhiệt nhanh để tránh hiện tượng cháy bi thép.

Đặt mua Vòng bi 7202 B chính hãng giá cạnh tranh tại Vòng bi Anh Nguyễn

Tình trạng vòng bi giả, nhái kém chất lượng trên thị trường hiện nay gây ra rủi ro gãy vỡ trục, dừng máy đột ngột làm thiệt hại hàng chục triệu đồng mỗi giờ. Để đảm bảo an toàn tuyệt đối cho dây chuyền sản xuất, hãy lựa chọn Vòng bi - bạc đạn 7202 B chính hãng tại Công Ty Thương Mại Anh Nguyễn.

Chúng tôi cam kết cung cấp sản phẩm với đầy đủ chứng nhận nguồn gốc CO/CQ, hỗ trợ kỹ thuật đo kiểm dung sai chính xác, và giao hàng hỏa tốc toàn quốc. Nhấc máy liên hệ ngay Hotline: 0243 227.2176 - 0904.390.083 hoặc ghé thăm kho hàng tại Số 41 ngõ 105 phố Yên Hòa, Tổ 18, Phường Yên Hoà, Quận Cầu Giấy, TP. Hà Nội để nhận bảng báo giá sỉ đại lý chiết khấu cao nhất!

Lưu ý: Thông số kích thước và hình ảnh sản phẩm có thể thay đổi theo từng lô sản xuất của hãng. Quý khách vui lòng liên hệ Công Ty Thương Mại Anh Nguyễn để nhận bảng thông số thực tế và báo giá ưu đãi nhất.
