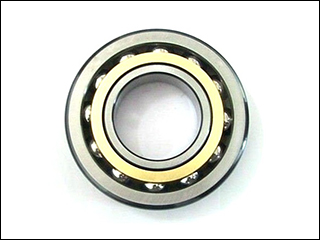

Vòng bi 7201 B

Vòng bi 7201 B (bạc đạn tiếp xúc góc 1 dãy) là giải pháp hoàn hảo để hệ thống truyền động gánh tải trọng hỗn hợp ở tốc độ cao. Tìm hiểu ngay bảng thông số kỹ thuật chuẩn xác và nhận báo giá ưu đãi nhất tại Công Ty Thương Mại Anh Nguyễn.

Đặc điểm cấu tạo và thông số kỹ thuật của vòng bi 7201 B

Vòng bi 7201 B thuộc nhóm tiếp xúc góc 1 dãy, sở hữu thiết kế rãnh chạy đặc biệt với góc tiếp xúc tiêu chuẩn (thường là 40 độ đối với mã B) giúp tiếp nhận lực hướng tâm và lực hướng trục cùng lúc một cách hiệu quả. Nhờ cấu tạo vòng trong tối ưu, số lượng viên bi thép được lắp vào nhiều hơn đáng kể so với dòng vòng bi cầu rãnh sâu thông thường.

Các rãnh chạy của vành trong và vành ngoài được chế tạo lệch tâm với góc tiếp xúc xác định. Đây là loại bạc đạn không thể tách rời rời rạc. Trong môi trường công nghiệp, người ta thường ghép cặp hai vòng bi loại này lại với nhau theo cấu hình lưng tựa lưng (sơ đồ O) hoặc mặt tựa mặt (sơ đồ X) nhằm tạo ra khe hở kỹ thuật thích hợp, đáp ứng hoàn hảo yêu cầu chịu tải cũng như gia tăng độ cứng vững của cụm trục.

Bảng thông số kích thước cơ bản

Thông tin chi tiết về kích thước vật lý của mã sản phẩm 7201 B tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế:

• Đường kính trong (d): 12 mm.
• Đường kính ngoài (D): 32 mm.
• Độ dày (B): 10 mm.
• Trọng lượng: 0.036 kg.

Vật liệu cấu tạo vòng cách chuyên dụng

Vật liệu làm vòng cách tiêu chuẩn của mã 7201 B được các thương hiệu nổi tiếng thế giới như SKF, NSK, NTN, FAG phát triển để thích ứng với mọi điều kiện hoạt động:

• Vòng cách thép dập (Mã J): Phổ biến nhất, chịu được nhiệt độ cao, ma sát thấp, phù hợp với hầu hết các ứng dụng tiêu chuẩn.
• Vòng cách đồng thau gia công (Mã M): Độ cứng cơ học cực cao, khả năng tản nhiệt tuyệt vời, thích hợp khi trục cốt quay ở tốc độ (RPM) cực lớn.
• Vòng cách nhựa tổng hợp Polyamide (Mã P): Trọng lượng nhẹ, khả năng hấp thụ rung động tĩnh và động rất tốt, giúp máy vận hành êm ái, ít tiếng ồn.

Bản vẽ chi tiết biên dạng vòng bi tiếp xúc góc 1 dãy (mô tả thông số d, D, B):

Đánh giá hiệu năng vòng bi 7201 B: Khả năng chịu tải & Độ bền vận hành

Nhờ cấu trúc con lăn được phân bổ tối đa dọc theo rãnh lệch tâm, vòng bi 7201 B tăng 30% khả năng chịu tải động cơ sở (C) so với các mã bi cầu cùng kích thước, qua đó duy trì tuổi thọ linh kiện cực cao ngay cả ở vòng tua máy lớn.

Thông số kỹ thuật	Quy cách / Đặc tính	Lợi ích vận hành thực tế
Góc tiếp xúc 40° (Ký hiệu B)	Nâng cao khả năng chịu lực nén	Gánh tải trọng hướng trục (Axial load) lớn hơn 45% so với dòng tiếp xúc góc 15° (mã C).
Thiết kế hở (Open type)	Không sử dụng nắp phớt 2RS/ZZ	Tối ưu hóa khả năng bôi trơn tuần hoàn bằng dầu nhớt, làm mát cụm trục nhanh chóng.
Độ chính xác kích thước	Tiêu chuẩn dung sai P6 hoặc P5	Kiểm soát nghiêm ngặt độ đảo trục, giảm thiểu rung động, triệt tiêu tiếng ồn tần số cao.

Với các thông số kỹ thuật ấn tượng trên, bạc đạn 7201 B chính là chìa khóa giải quyết bài toán mài mòn ngõng trục ở các loại thiết bị yêu cầu tính chính xác và hoạt động liên tục.

Ứng dụng thực tế và trải nghiệm vận hành của bạc đạn 7201 B

Bạc đạn 7201 B là model tiêu chuẩn được nhiều thương hiệu lừng danh như SKF, NSK, NTN, FAG, TIMKEN, KOYO, NACHI cung cấp. Sự đa dạng này giúp kỹ sư nhà máy dễ dàng lựa chọn sản phẩm phù hợp nhằm đạt hiệu suất cao nhất cho hệ thống.

1. Tích hợp trong cụm trục chính máy công cụ (Spindle CNC)

Trong các dòng máy phay, máy tiện gia công cắt gọt kim loại, sự chuyển động đa hướng của dao cắt sinh ra lực hỗn hợp cực kỳ phức tạp. Vòng bi 7201 B khi được lắp ghép theo cấu hình cặp cung cấp độ cứng vững cực đại, ngăn chặn triệt để hiện tượng vặn xoắn. Điều này giúp bề mặt chi tiết gia công đạt độ bóng hoàn hảo và duy trì dung sai kích thước siêu hẹp.

2. Vận hành bền bỉ trong hệ thống bơm ly tâm công nghiệp

Cánh gạt của bơm ly tâm hoạt động ở tốc độ cao liên tục tạo ra lực đẩy dọc trục (Thrust force) vô cùng lớn. Việc ứng dụng bạc đạn tiếp xúc góc 1 dãy như mã 7201 B giúp triệt tiêu hoàn toàn lực đẩy ngược này, qua đó bảo vệ động cơ điện không bị cháy cuộn stator do kẹt trục, đảm bảo lưu lượng bơm ổn định trong nhiều giờ.

3. Tối ưu hóa truyền động cho hộp số giảm tốc và motor servo

Với kích thước lỗ trục d=12mm nhỏ gọn, mã 7201 B trở thành ứng cử viên hoàn hảo cho hệ thống truyền động bánh răng nón, hộp số bánh vít hoặc các motor servo tải nhẹ. Khả năng chịu lực hướng tâm tốt và giảm thiểu ma sát sinh nhiệt giúp thiết bị vận hành êm ái, đáp ứng các tiêu chuẩn khắt khe về tiếng ồn và rung động.

So sánh vòng bi 7201 B với các mã sản phẩm tương đương

Để kỹ sư bảo trì và quản lý nhà máy dễ dàng đưa ra quyết định thay thế vật tư dự phòng, dưới đây là bảng đối chiếu kỹ thuật chi tiết giữa mã 7201 B và các biên dạng vòng bi phổ biến khác có cùng đường kính trục 12mm:

Tiêu chí so sánh	Vòng bi 7201 B (Tiếp xúc góc 1 dãy)	Vòng bi 6201 (Bi cầu rãnh sâu)	Vòng bi 3201 (Tiếp xúc góc 2 dãy)
Kích thước (d x D x B)	12 x 32 x 10 mm	12 x 32 x 10 mm	12 x 32 x 15.9 mm
Chịu lực hướng trục	Tuyệt vời (1 chiều, tải lớn)	Yếu (2 chiều, tải nhẹ)	Tuyệt vời (2 chiều, tải lớn)
Giới hạn tốc độ (RPM)	Cực cao	Cao	Trung bình cao
Độ phức tạp lắp ghép	Phải ghép cặp, ép gia nhiệt chuẩn kỹ thuật	Đơn giản, tháo lắp nhanh gọn	Đơn giản (đã tích hợp nguyên cụm)

Như vậy, bạc đạn 7201 B vượt trội hoàn toàn khi hệ thống yêu cầu độ tỳ trục lớn mà mã 6201 không thể đáp ứng được. Đồng thời, sản phẩm này còn giúp tiết kiệm không gian thiết kế theo phương dọc trục so với loại bi hai dãy mã 3201.

Bạc đạn 7201 B phù hợp với loại máy móc nào? Tư vấn từ kỹ thuật viên Anh Nguyễn

Đội ngũ chuyên gia từ Công Ty Thương Mại Anh Nguyễn đưa ra các khuyến nghị thiết thực về bảo dưỡng và ứng dụng khi sử dụng dòng bạc đạn tiếp xúc góc 1 dãy:

• Lĩnh vực khuyên dùng: Quạt hút khí ly tâm công nghiệp tốc độ cao, máy khuấy trộn hóa chất cỡ nhỏ, mô tơ servo điện, và cụm mâm xoay trong dây chuyền tự động hóa.
• Lưu ý lắp ghép: Kỹ thuật viên cần xác định chính xác mặt tỳ của vòng trong. Nếu lắp ngược chiều góc tiếp xúc, vòng bi sẽ gãy vỡ lồng thép chỉ sau vài giờ vận hành. Tuyệt đối không dùng búa thép đóng trực tiếp vào vành bi gây móp méo rãnh lăn.
• Kiểm soát chất bôi trơn: Đối với cụm trục có vòng tua máy lớn, bắt buộc sử dụng mỡ bôi trơn cao tốc chuyên dụng gốc Lithium Complex hoặc hệ thống bơm dầu sương (Oil mist) để tản nhiệt.
• Đo kiểm dung sai: Đảm bảo dung sai ngõng trục đạt mức h5 hoặc k5 và buồng gối đỡ H6. Độ bóng bề mặt kim loại quyết định trực tiếp tới khả năng tự lựa tối ưu của tổ hợp trục ổ lăn.

Các câu hỏi thường gặp về vòng bi 7201 B (FAQs)

• Ký hiệu B ở đuôi vòng bi 7201 B mang ý nghĩa gì?

Hậu tố B đại diện cho góc tiếp xúc 40 độ giữa viên bi và rãnh lăn. Góc tiếp xúc càng lớn thì khả năng chịu tải trọng hướng trục càng cao, đổi lại giới hạn tốc độ sẽ giảm đi đôi chút so với góc 15 độ (ký hiệu C).

• Vòng bi 7201 B có thể hoạt động độc lập một mình được không?

Có thể, nhưng chỉ trong điều kiện máy móc phát sinh lực hướng trục một chiều duy nhất. Trong thực tế, kỹ sư cơ khí thường lắp chúng thành cặp (DB, DF, DT) để tạo đối trọng lực học hoàn hảo, triệt tiêu độ rơ.

• Cách phân biệt bạc đạn 7201 B SKF/NSK thật và giả?

Bạc đạn chính hãng luôn có vát mép (chamfer) mài nhẵn mịn, chữ laser khắc trên vành ngoài sắc nét không lem, đi kèm tem quét mã vạch và giấy tờ hải quan CO/CQ đầy đủ. Vòng bi Anh Nguyễn cam kết chuẩn xuất xứ 100%.

Đặt mua vòng bi 7201 B chính hãng giá cạnh tranh tại Vòng bi Anh Nguyễn

Việc đầu tư vòng bi tiếp xúc góc chất lượng cao giúp tiết giảm 40% chi phí bảo trì và chấm dứt tình trạng dừng máy (downtime) đột ngột. Để nhận tư vấn mã sản phẩm 7201 B từ các thương hiệu SKF, NSK, NTN chuẩn thông số kỹ thuật, quý khách vui lòng liên hệ Hotline: 0243 227.2176 - 0904.390.083. Kho hàng tại Số 41 ngõ 105 phố Yên Hòa, Cầu Giấy, Hà Nội luôn sẵn sàng phục vụ hỏa tốc.

Lưu ý: Thông số kích thước và hình ảnh sản phẩm có thể thay đổi theo từng lô sản xuất của hãng. Quý khách vui lòng liên hệ Công Ty Thương Mại Anh Nguyễn để nhận bảng thông số thực tế và báo giá ưu đãi nhất.
