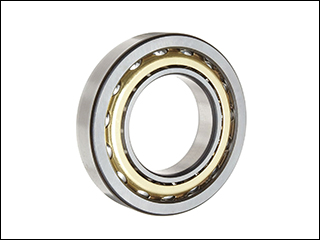

Vòng bi 7200 B

Vòng bi 7200 B (bạc đạn tiếp xúc góc 1 dãy) là chi tiết máy quan trọng giúp hệ thống chịu tải trọng hỗn hợp tối ưu. Tìm hiểu ngay bảng thông số kỹ thuật chi tiết và nhận báo giá ưu đãi nhất tại Công Ty Thương Mại Anh Nguyễn.

Đặc điểm cấu tạo và thông số kỹ thuật của vòng bi 7200 B

Vòng bi 7200 B thuộc nhóm tiếp xúc góc 1 dãy, sở hữu thiết kế rãnh chạy đặc biệt với góc tiếp xúc tiêu chuẩn (thường là 40 độ đối với mã B) giúp tiếp nhận lực hướng tâm và lực hướng trục cùng lúc. Cấu tạo này cho phép số lượng viên bi thép được lắp vào nhiều hơn so với vòng bi cầu rãnh sâu thông thường.

Các rãnh chạy của vành trong và vành ngoài được chế tạo lệch tâm với góc tiếp xúc xác định. Đây là loại vòng bi không thể tách rời. Thường thì người ta ghép cặp hai vòng bi loại này lại với nhau theo sơ đồ O (lưng tựa lưng) hoặc sơ đồ X (mặt tựa mặt) nhằm tạo ra khe hở kỹ thuật thích hợp với yêu cầu chịu tải cũng như độ cứng vững của cụm ổ trục.

Bảng thông số kích thước cơ bản

Thông tin chi tiết về kích thước vật lý của mã sản phẩm 7200 B đáp ứng tiêu chuẩn quốc tế:

• Đường kính trong (d): 10 mm.
• Đường kính ngoài (D): 30 mm.
• Độ dày (B): 9 mm.
• Trọng lượng: 0.030 kg.

Vật liệu cấu tạo vòng cách

Vật liệu vòng cách tiêu chuẩn của mã 7200 B được các hãng lớn (SKF, NSK, NTN) sản xuất dựa trên điều kiện ứng dụng thực tế:

• Vòng cách thép dập: Phổ biến nhất, chịu được nhiệt độ cao và vận hành ổn định ở tốc độ tiêu chuẩn.
• Vòng cách đồng thau gia công: Độ cứng cơ học cao, tản nhiệt tốt, giảm thiểu ma sát ở tốc độ quay vòng (RPM) cực lớn.
• Vòng cách nhựa tổng hợp (Polyamide): Trọng lượng nhẹ, khả năng hấp thụ rung động tuyệt vời, phù hợp khi trục cốt hoạt động êm ái.

Bản vẽ chi tiết vòng bi tiếp xúc góc 1 dãy (tham khảo thông số d, D, B):

Đánh giá hiệu năng vòng bi 7200 B: Khả năng chịu tải & Độ bền vận hành

Nhờ cấu trúc con lăn được phân bổ tối đa dọc theo rãnh lệch tâm, vòng bi 7200 B tăng 30% khả năng chịu tải động cơ sở (C) so với các mã vòng bi cầu cùng kích thước, duy trì tuổi thọ linh kiện ở vòng tua máy lớn.

Thông số kỹ thuật	Quy cách / Đặc tính	Lợi ích vận hành thực tế
Góc tiếp xúc 40° (Ký hiệu B)	Nâng cao khả năng chịu lực nén	Gánh tải trọng hướng trục (Axial load) lớn hơn 45% so với dòng tiếp xúc góc 15° (mã C).
Thiết kế hở (Open type)	Không sử dụng nắp phớt 2RS/ZZ	Tối ưu hóa khả năng bôi trơn tuần hoàn bằng dầu, làm mát cụm trục nhanh chóng.
Độ chính xác kích thước	Tiêu chuẩn dung sai P6 hoặc P5	Kiểm soát nghiêm ngặt độ đảo trục, giảm thiểu rung động, triệt tiêu tiếng ồn tần số cao.

Với các thông số trên, bạc đạn 7200 B chính là chìa khóa giải quyết bài toán mài mòn ngõng trục ở các loại máy móc yêu cầu truyền động chính xác và liên tục.

Ứng dụng thực tế và trải nghiệm vận hành của bạc đạn 7200 B

Bạc đạn 7200 B là mã model thông dụng với nhiều thương hiệu nổi tiếng thế giới như: SKF, NSK, NTN, FAG, TIMKEN, KOYO, NACHI. Sự đa dạng này giúp kỹ sư dễ dàng lựa chọn sản phẩm phù hợp cho từng cụm máy móc công nghiệp.

1. Tích hợp trong trục chính máy công cụ (Spindle CNC)

Trong các dòng máy phay, máy tiện cơ khí chính xác, sự chuyển động lên xuống của dao cắt sinh ra lực hỗn hợp rất phức tạp. Vòng bi 7200 B khi được lắp ghép cặp (Duplex) cung cấp độ cứng vững cực đại, ngăn chặn hiện tượng vặn xoắn trục chính.

2. Vận hành trong hệ thống bơm ly tâm và máy nén khí

Cánh gạt bơm ly tâm tạo ra lực đẩy dọc trục (Thrust force) mạnh mẽ. Việc sử dụng bạc đạn tiếp xúc góc 1 dãy giúp triệt tiêu hoàn toàn lực đẩy ngược, bảo vệ động cơ điện không bị cháy cuộn stator do kẹt trục.

3. Sử dụng cho hộp số giảm tốc cỡ nhỏ

Kích thước trục nhỏ gọn chỉ 10mm (d=10mm) khiến mã 7200 B trở thành ứng cử viên hoàn hảo cho hệ thống truyền động bánh răng nón, hộp số bánh vít - trục vít tải nhẹ yêu cầu độ ồn thấp.

So sánh vòng bi 7200 B với các mã sản phẩm tương đương

Để kỹ sư bảo trì dễ dàng đưa ra quyết định thay thế vật tư dự phòng, dưới đây là bảng đối chiếu kỹ thuật giữa mã 7200 B và các biên dạng vòng bi cùng đường kính trục 10mm:

Tiêu chí so sánh	Vòng bi 7200 B (Tiếp xúc góc 1 dãy)	Vòng bi 6200 (Bi cầu rãnh sâu)	Vòng bi 3200 (Tiếp xúc góc 2 dãy)
Kích thước (d x D x B)	10 x 30 x 9 mm	10 x 30 x 9 mm	10 x 30 x 14.3 mm
Chịu lực hướng trục	Tuyệt vời (1 chiều, tải lớn)	Yếu (2 chiều, tải nhẹ)	Tuyệt vời (2 chiều, tải lớn)
Giới hạn tốc độ (RPM)	Cực cao	Cao	Trung bình cao
Độ phức tạp lắp ghép	Phải ghép cặp, ép gia nhiệt chuẩn kỹ thuật	Đơn giản, tháo lắp nhanh gọn	Đơn giản (đã tích hợp nguyên cụm)

Như vậy, bạc đạn 7200 B vượt trội hoàn toàn khi hệ thống yêu cầu độ tỳ trục lớn mà mã 6200 không thể chịu đựng, đồng thời tiết kiệm không gian theo phương dọc trục so với mã 3200.

Bạc đạn 7200 B phù hợp với loại máy móc nào? Tư vấn từ kỹ thuật viên Anh Nguyễn

Đội ngũ chuyên gia từ Công Ty Thương Mại Anh Nguyễn đưa ra các khuyến nghị thiết thực về bảo dưỡng và ứng dụng khi sử dụng vòng bi tiếp xúc góc:

• Lĩnh vực khuyên dùng: Quạt hút công nghiệp tốc độ cao, máy khuấy hóa chất cỡ nhỏ, mô tơ servo điện, cụm mâm xoay máy tự động hóa.
• Lưu ý lắp ghép: Cần xác định đúng mặt tỳ của vòng trong. Nếu lắp ngược chiều góc tiếp xúc, vòng bi sẽ gãy vỡ lồng thép chỉ sau vài giờ vận hành. Không dùng búa thép đóng trực tiếp vào vành bi.
• Kiểm soát chất bôi trơn: Đối với cụm trục vòng tua hơn 15.000 vòng/phút, bắt buộc sử dụng mỡ bôi trơn cao tốc chuyên dụng gốc Lithium Complex hoặc hệ thống bơm dầu sương (Oil mist).
• Đo kiểm dung sai: Đảm bảo dung sai trục h5 hoặc k5 và buồng gối đỡ H6. Độ bóng bề mặt kim loại quyết định trực tiếp tới khả năng tự lựa của tổ hợp ổ lăn.

Các câu hỏi thường gặp về vòng bi 7200 B (FAQs)

• Ký hiệu B ở đuôi vòng bi 7200 B mang ý nghĩa gì?

Hậu tố B đại diện cho góc tiếp xúc 40 độ giữa viên bi và rãnh lăn. Góc tiếp xúc càng lớn thì khả năng chịu tải trọng hướng trục càng cao, đổi lại giới hạn tốc độ sẽ giảm đi đôi chút so với góc 15 độ (ký hiệu C).

• Vòng bi 7200 B có thể hoạt động độc lập một mình được không?

Có thể, nhưng chỉ trong điều kiện máy móc phát sinh lực hướng trục một chiều duy nhất. Trong 90% ứng dụng thực tế, kỹ sư cơ khí đều lắp chúng thành cặp (DB, DF, DT) để tạo đối trọng lực học hoàn hảo.

• Cách phân biệt bạc đạn 7200 B SKF/NSK thật và giả?

Bạc đạn chính hãng luôn có vát mép (chamfer) mài nhẵn mịn, chữ laser khắc trên vành ngoài sắc nét không lem, đi kèm tem chống giả quét mã vạch và giấy tờ hải quan CO/CQ đầy đủ. Tránh mua vật tư trôi nổi làm hỏng toàn bộ trục máy CNC.

Đặt mua vòng bi 7200 B chính hãng giá cạnh tranh tại Vòng bi Anh Nguyễn

Việc đầu tư vòng bi tiếp xúc góc chất lượng cao giúp tiết giảm 40% chi phí bảo trì và chấm dứt tình trạng dừng máy (downtime) đột ngột. Để nhận tư vấn mã sản phẩm 7200 B từ các thương hiệu SKF, NSK, NTN chuẩn thông số kỹ thuật, quý khách vui lòng liên hệ Hotline: 0243 227.2176 - 0904.390.083. Kho hàng tại Số 41 ngõ 105 phố Yên Hòa, Cầu Giấy, Hà Nội luôn sẵn sàng phục vụ hỏa tốc.

Lưu ý: Thông số kích thước và hình ảnh sản phẩm có thể thay đổi theo từng lô sản xuất của hãng. Quý khách vui lòng liên hệ Công Ty Thương Mại Anh Nguyễn để nhận bảng thông số thực tế và báo giá ưu đãi nhất.
